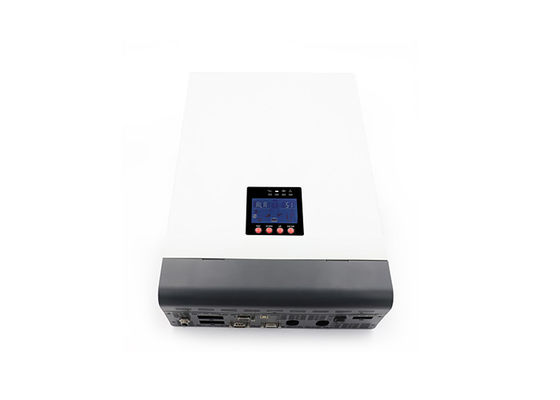

Multi-Funktion Home Backup Power Inverter LCD-Display 3000VA 24V Automatischer Solar-Inverter mit intelligenten System

Multi-Funktion Home Backup Power Inverter LCD-Display 3000VA 24V automatischer Solar-Iverter mit intelligenten System

Produkteinführung:

Dies ist ein multifunktionaler Wechselrichter und Ladegerät, das die Funktionen eines Wechselrichters, eines Solarladegerätes und eines Batterieladegerätes kombiniert und eine tragbare ununterbrochene Stromversorgung bietet.Das umfassende LCD-Display bietet Benutzern konfigurierbare und leicht zugängliche Tastenoperationen, wie z. B. Batterieladung, Strom, Priorität des Wechselstrom-/Solarladegeräts und akzeptable Eingangsspannung je nach Anwendung.

Eigenschaften:

1. reiner Sinuswellenumrichter

2. Konfigurierbarer Eingangsspannungsbereich über LCD-Einstellung

3. Konfigurierbarer Ladestrom der Batterie entsprechend der Anwendung über LCD-Einstellung

4- Konfiguratorische AC/Solar-Ladegerät Priorität über LCD-Einstellung

5. Kompatibel mit Netzspannung oder Generator

6. Automatischer Neustart bei AC-Wiederherstellung

7. Überlast/Überhitzung/Kurzschlussschutz

8. Intelligentes Ladegerätdesign zur Optimierung der Batterieleistung

9. Kaltstartfunktion

Anwendung:

Dieser Wechselrichter kann zur Versorgung einer Vielzahl von Geräten im Haushalt oder im Büro verwendet werden.

Betrieb:

1.Einstellen/Ausmachen

Sobald das Gerät ordnungsgemäß installiert ist und die Batterie sicher angeschlossen ist, drücken Sie einfach den Schalter zum Einschalten/Auszuschalten (an dem sich das Gerät befindet), um es einzuschalten.

2. Anzeige

Das in der Abbildung dargestellte Bedien- und Anzeigebett befindet sich auf der Vorderseite des Wechselrichters. Es besteht aus vier Anzeigen, vier Funktionstasten und einem LCD-Display.Sie dienen zur Angabe des Betriebszustands und zur Anzeige von Eingangs-/Ausgangsleistungsinformationen.

3. Tastenfunktion:

Funktionseinrichtung:Drücken und halten Sie die Taste zur Einstellung der Funktion (Nummer 4) auf dem Bildschirm für mindestens 2 Sekunden gedrückt, um die Seite zur Einstellung der Funktion zu betreten.benutzen Sie die 2. oder 3. Taste, um nach oben oder unten zu scrollen und die gewünschte Einstellungsseite auszuwählen.

Einstellknopf:Auf der Funktionseinstellungsseite wird die ausgewählte Option durch 0,1 bis 2 Sekunden Druck auf die erste Taste bestätigt.

Schaltfläche:Wenn Sie die 2. oder 3. Taste für 0,1 Sekunden oder länger auf einer beliebigen Seite drücken, wird die Seite nach links oder rechts scrollen.

4. LED-Anzeigerfunktion:

Das LCD-Display kann in folgende Bereiche unterteilt werden: Symbolanzeige, Zahlenwertanzeige und Funktions-Einstellungsbereich sowie Betriebsmodusanzeige.

1. Last und Batterie Grafik zeigt die Last und Batteriekapazität, jedes Quadrat repräsentiert 25% Kapazität, das Last-Symbol blinkt, wenn der Wechselrichter überlastet ist,und das Batterie-Symbol blinkt, wenn die Batteriekapazität zu niedrig ist oder die Batterie nicht angeschlossen ist. 2.

2. Buzzer-Symbol zeigt an, ob der Buzzer gedämpft ist oder nicht, unter normalen Bedingungen wird das Symbol nicht angezeigt; in jedem Modus setzt die Hintergrundsoftware MUTE ON, der Wechselrichter tritt in den gedämpften Zustand ein,und das Symbol zum Deaktivieren des Klingels wird angezeigt.

3. Beim Betreten des Setup-Menüs leuchtet das Setup-Symbol auf, andernfalls wird das Symbol nicht angezeigt.

4. Das Fehler-Symbol wird nur im Fehlermodus angezeigt, in anderen Fällen nicht.

Zahlliche Anzeige und Funktionseinstellungsbereich:

1. Im Nichtfunktionseinstellungsmodus wird in diesem Bereich die inverterbezogene Information angezeigt. Im Normalmodus werden die Ausgabeinformationen angezeigt, bedienen Sie die Auf-/Abfrage-Taste (Taste Nr. 2 oder Nr. 3) (3 Drücken: Nr.2) zur Anzeige der Eingangs- und Ausgangsspannung, Eingangs- und Ausgangsfrequenz, Batteriespannung und -strom, PV-Spannung und -strom, PV-Spannung und -leistung, Ausgangsleistung und -spannung, Scheinleistung und -spannung,Lastanteil und AusgangsspannungDer Fehlermodus zeigt den Fehlercode an.

2Auf der Funktionseinstellungsseite kann die Ausgangsspannung (OPU), der Niederspannungsschaltpunkt der Batterie (EOd) usw. durch Betätigen der Funktionsstecktaste und der Auf- und Abfrage-Tasten eingestellt werden.

Anzeigebereich für den Arbeitsmodus:

Nach 4 Sekunden Einschalten zeigt dieser Anzeigebereich hauptsächlich den Betriebsmodus des Wechselrichters an. Zum Beispiel: Standby-Modus, Netzmodus, Batteriemodus, Fehlermodus.

Sicherheitsanweisung:

1.VORSICHT - Um das Verletzungsrisiko zu verringern, laden Sie nur Blei-Säure-Batterien auf. Andere Arten von Batterien können platzen und Verletzungen verursachen.

2.Nein, das Gerät zu demontieren. Wenn eine Wartung oder Reparatur erforderlich ist, bringen Sie es zu einem qualifizierten Servicezentrum. Eine unsachgemäße Wartung kann zu einem Risiko von Stromschlag oder Brand führen.

3.Um das Risiko eines Elektroschocks zu verringern, müssen vor jeder Wartung oder Reinigung alle elektrischen Kabel getrennt werden.

4.WARNUNG - Nur qualifizierte Installateure sollten das Gerät mit Batterien installieren.

5- Ladet nie eine gefrorene Batterie auf.

6.Um den Betrieb des Wechselrichters/Ladegeräts zu optimieren, ist es wichtig, die richtige Kabelgröße gemäß den erforderlichen Spezifikationen auszuwählen.

7.Seien Sie sehr vorsichtig, wenn Sie Metallwerkzeuge an oder in der Nähe von Batterien verwenden.Wenn Sie Werkzeuge fallen lassen, kann dies den Akku oder andere elektrische Komponenten entzünden oder kurzschließen und zu einer Explosion führen.

8.Um die Wechselstrom- oder Gleichstromterminals zu trennen, folgen Sie genau den Installationsverfahren.

9Für den Überstromschutz der Batterieversorgung ist eine Sicherung von 150 A vorgesehen.

10Anweisungen zur Erdung - Dieser Wechselrichter/Ladegerät sollte an ein dauerhaft geerdetes Verkabelungssystem angeschlossen sein.

11.Verursachen Sie keine Kurzschaltung des AC-Ausgangs und des DC-Eingangs.Verknüpfen Sie den DC-Eingang nicht an einen Kurzschluss.
