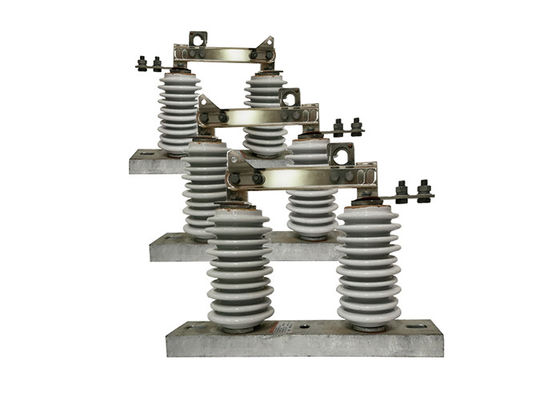

GW9-10-Serie Außen-Hochspannungsabschalter 1250A Vakuum-Lastbremsschalter mit Schaltkreis
Beschreibung des Produkts:
Der Hochspannungsabschalter der GW9-10-Serie ist ein elektrischer Schalter, der in Hochspannungssystemen verwendet wird, um einen Abschnitt des Systems vom Rest des Systems zu isolieren oder zu trennen.Es ist für den Betrieb unter hohen Spannungs- und Strombedingungen ausgelegt und wird hauptsächlich zur Wartung verwendet, Reparaturen oder Notfälle.
Der Schalter besteht aus einer Reihe von Kontakten, die durch einen Mechanismus wie einen manuellen oder motorisierten Aktoren geöffnet oder geschlossen werden können.Es lässt elektrischen Strom durch das System fließen, während der Strom unterbrochen wird, wenn er geöffnet ist, und das System effektiv getrennt wird.
Anwendung:
1 Isolierung der Unterstation:In einer Umspannungsanlage werden Hochspannungskonnektorschalter verwendet, um Transformatoren, Leistungsschalter und andere Geräte zur Wartung oder Reparatur vom Stromnetz zu trennen.
2 Isolierung der Übertragungsleitungen:Hochspannungskonnektorschalter werden verwendet, um Abschnitte einer Hochspannungsleitung zur Wartung, Reparatur oder zur Verhinderung des Stromflusses in Notfällen zu isolieren.
3 Umschalten der Kondensatorbank:In Stromversorgungssystemen mit Kondensatorbanken werden Hochspannungs-Abschlüsse verwendet, um die Kondensatorbank für Wartung oder Reparatur vom Stromversorgungssystem zu trennen.
4 Belastungsentzug:Im Falle einer Überlastung oder einer anderen Notlage können Hochspannungskonnektorschalter verwendet werden, um die Belastung zu reduzieren, indem bestimmte Teile des Stromnetzes getrennt werden.
5 Fehlisolierung:Hochspannungskonnektorschalter werden verwendet, um fehlerhafte Abschnitte des Stromsystems zu isolieren, um Beschädigungen der Ausrüstung zu vermeiden und die Kontinuität der Stromversorgung zu gewährleisten.
Voraussetzungen:
1Die Höhe darf 1000 m nicht überschreiten.
2.Die Umgebungslufttemperatur: Maximum + 40'C;Minimum:Allgemeine Fläche -30'C, Paramos -40'C;
3.der Winddruck nicht mehr als 700 Pa. (entsprechend 34 m/s Windgeschwindigkeit);
4Die Erdbebenintensität beträgt nicht mehr als 8 Grad.
5.Die Arbeitssituation ist ohne häufige heftige Vibrationen;
6Die Anlagestelle eines Isolators des gewöhnlichen Typs sollte von Gas, Rauch, chemischen Ablagerungen, Salz-Spray-Nebel und Staub ferngehalten werden.
und andere explosionsfähige und ätzende Stoffe, die die Isolations- und Leitfähigkeit des Isolators ernsthaft beeinträchtigen
7.Verunreinigungssicherer Typ Isolator gilt für schwere schmutzige Leitungsbereich, jedoch sollte es keine explosiven Stoffe und Feuer verursachen Stoffe
Technische Parameter:
| Seriennummer |
Parameter |
Einheit |
Daten |
| 1 |
Nennspannung |
KV |
12 |
| 2 |
Nennstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
Eine |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kurzzeitstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nennbelastung |
Blitzschlag widerstehen Spannung ((Peak) |
Polar-Erde
(Positiv und Negativ) |
KV |
75 |
Zwischenbruch
(Positiv und Negativ) |
85 |
Industriefrequenz-Widerstandsspannung
(1 min)
(Wirkungswert) |
Trocken-/Nassprüfung |
Polar-Erde |
42 ((Trocknen)
34 ((Feuchtigkeit) |
| Zwischenbruch |
48 ((Trocknen) |
| 48 ((Trocknen) |
48 ((Trocknen)
40 ((Feuchtigkeit) |
| 5 |
Widerstand des Hauptkreislaufs |
Schnittstellen |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische Lebensdauer |
Zeiten |
50 |
| 50 |
| 80 |
