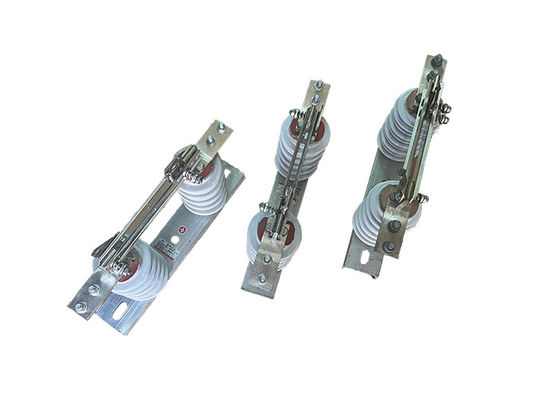

Elektrische Isolierung Hochspannungsabschalter zum Abbrechen oder Anschließen 630A Hook Stick Abschalter
Beschreibung des Produkts:
Ein Hochspannungsabschalter ist eine elektrische Vorrichtung, die speziell zum Zwecke der Isolierung eines bestimmten Abschnitts eines elektrischen Netzes oder Systems vom Rest des Systems entwickelt wurde.Dies geschieht in der Regel, um Wartungs- oder Reparaturarbeiten am System zu erleichternDer Schalter wird üblicherweise in Hochspannungsstromübertragungs- und -verteilsystemen eingesetzt.
Der Schalter ist so konstruiert, dass er sich sowohl unter normalen Betriebsbedingungen als auch unter abnormalen Bedingungen wie einem Fehler oder Überstrom öffnet und schließt.es trennt den Abschnitt des Systems physisch vom Rest des Netzes, wodurch der Stromfluss in diesen Abschnitt verhindert wird.
Aufbau:
Das beschriebene Erzeugnis besteht aus einer Basis (Platte), einem Isolator, einem leitfähigen Teil und einer Verriegelungseinrichtung.Das Messer ist über Schrauben auf dem dynamischen Kontaktmesserkopf montiert und separat mit dem statischen Kontaktkopf verbunden. Jede Seite wird durch den Druck der Kompressionsfeder in einem guten Kontaktzustand gehalten.die die Wärmeabflussfläche erhöht und den Temperaturanstieg verringertDies trägt zur mechanischen Festigkeit des Messers bei und macht es dynamisch und thermisch stabil gegen Kurzschlüsse.
Die an dem nicht drehenden Ende des Kontaktmesser montierten Verriegelungsteile und der statische Verriegelungshaken am statischen Kontakt bilden die Öffnungsverriegelung.Das Gerät verriegelt sich selbst, so dass das Bremsmesser nicht durch sein eigenes Gewicht oder durch die Wirkung elektrischer Energie abfällt, was dazu führen könnte, dass sich die Bremse ohne Grund öffnet.
Dieses Produkt wird häufig in Stromübertragungs- und Verteilernetzen eingesetzt und spielt eine entscheidende Rolle bei der Gewährleistung des ordnungsgemäßen Funktionierens des Stromnetzes.Bei der Arbeit mit diesen Schaltern sind geeignete Sicherheitsverfahren einzuhalten., und nur qualifiziertes und ausgebildetes Personal darf sie betreiben und warten.
Zustand:
1.Die Höchsthöhe für die Installation darf 1000 m nicht überschreiten.
2Die Umgebungstemperatur sollte +40°C nicht überschreiten und in allgemeinen Gebieten nicht unter -30°C fallen. In Paramos-Gebieten sollte sie nicht unter -40°C fallen.
3Der Winddruck darf 700 Pa nicht überschreiten, was einer Windgeschwindigkeit von 34 m/s entspricht.
4Der Isolator sollte Erdbeben von bis zu 8 Grad Intensität aushalten können.
5.Der Isolator sollte an einem Ort installiert werden, an dem keine häufigen heftigen Vibrationen auftreten.
6.Bei Isolatoren des gewöhnlichen Typs sollten sie vor Gas, Rauch, chemischen Ablagerungen, Salznebeln, Staub,und andere explosionsfähige und ätzende Materialien, die die Isolier- und Leitfähigkeit des Isolators ernsthaft beeinträchtigen können.
7Verschmutzungssichere Isolatoren eignen sich für den Einsatz in stark verschmutzten Leitungsbereichen, sollten jedoch nicht in Bereichen mit explosionsfähigen oder brennfähigen Stoffen installiert werden.
Technische Parameter:
Seriennummer | Parameter | Einheit | Daten | |||||||||
1 | Nennspannung | KV | 12 | |||||||||
2 | Nennstrom | Modell Nr. | (H) GW9-12 ((W)/630-20 | Eine | 630 | |||||||
(H) GW9-12(W)/1000-20 | 1000 | |||||||||||
(H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
3 | 4s Kurzzeitstrom | Modell Nr. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
(H) GW9-12(W)/1000-20 | 50 | |||||||||||
(H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
4 | Nennbelastung | Blitzschlag widerstehen Spannung ((Peak) | Polar-Erde (Positiv und Negativ) |
KV | 75 | |||||||
Zwischenbruch (Positiv und Negativ) |
85 | |||||||||||
Industriefrequenz-Widerstandsspannung (1 min) (Wirkungswert) |
Trocken-/Nassprüfung | Polar-Erde | 42 ((Trocknen) 34 ((Feuchtigkeit) |
|||||||||
Zwischenbruch | 48 ((Trocknen) | |||||||||||
48 ((Trocknen) | ||||||||||||
48 ((Trocknen) 40 ((Feuchtigkeit) |
||||||||||||
5 | Widerstand des Hauptkreislaufs | Schnittstellen | 630 | |||||||||
1000 | ||||||||||||
1250 | ||||||||||||
6 | Mechanische Lebensdauer | Zeiten | 50 | |||||||||
50 | ||||||||||||
80 | ||||||||||||
