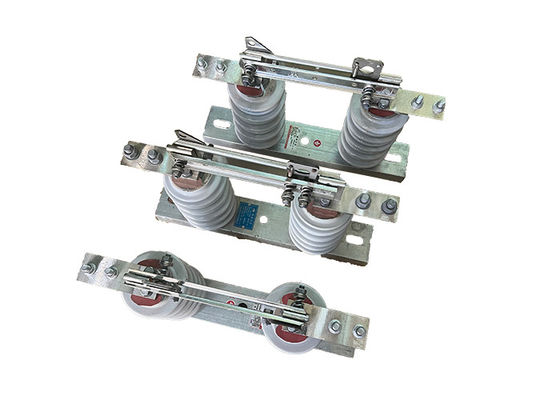

Hochspannungsabschalter GW9-10 Serie 1250A Vakuum-Abschalter mit Schaltkreis für den Außenbereich
Beschreibung des Produkts:
Der Hochspannungsschalter der GW9-10-Serie ist ein tragbarer Hochspannungsschalter, der zur Isolierung elektrischer Schaltkreise für Wartungs- und Reparaturzwecke verwendet wird.Es wird typischerweise in mittleren bis hohen Spannungstransmissions- und -verteilsystemen verwendet.
Der elektrische Isolator Loadbuster ist so konzipiert, dass er tragbar ist und leicht an den Ort transportiert werden kann, an dem er benötigt wird.mit einer Breite von mehr als 20 mm,.
Der Schalter dient zur Isolierung eines Abschnitts des Stromnetzes zu Wartungs- oder Reparaturzwecken.Erleichterung der Kenntnis des Zustands der Schaltung durch die Betreiber.
Der Loadbuster Electrical Isolator kann für eine Vielzahl von Anwendungen eingesetzt werden, einschließlich Schalt- und Isolationskreisen sowie für die Erdung und Abschaltung von Geräten.Es ist mit Sicherheitsvorrichtungen ausgelegt, um die Bediener vor elektrischen Gefahren zu schützen, wie z. B. Isoliermaterialien, die einen versehentlichen Kontakt mit lebenden Teilen verhindern.
Der Schalter ist einfach zu bedienen und erfordert minimale Ausbildung zum Bedienen.
Anwendung:
1 Isolierung der Unterstation:In einer Umspannungsanlage werden Hochspannungskonnektorschalter verwendet, um Transformatoren, Leistungsschalter und andere Geräte zur Wartung oder Reparatur vom Stromnetz zu trennen.
2 Isolierung der Übertragungsleitungen:Hochspannungskonnektorschalter werden verwendet, um Abschnitte einer Hochspannungsleitung zur Wartung, Reparatur oder zur Verhinderung des Stromflusses in Notfällen zu isolieren.
3 Umschalten der Kondensatorbank:In Stromversorgungssystemen mit Kondensatorbanken werden Hochspannungs-Abschlüsse verwendet, um die Kondensatorbank für Wartung oder Reparatur vom Stromversorgungssystem zu trennen.
4 Belastungsentzug:Im Falle einer Überlastung oder einer anderen Notlage können Hochspannungskonnektorschalter verwendet werden, um die Belastung zu reduzieren, indem bestimmte Teile des Stromnetzes getrennt werden.
5 Fehlisolierung:Hochspannungskonnektorschalter werden verwendet, um fehlerhafte Abschnitte des Stromsystems zu isolieren, um Beschädigungen der Ausrüstung zu vermeiden und die Kontinuität der Stromversorgung zu gewährleisten.
Voraussetzungen:
1Die Höhe darf 1000 m nicht überschreiten.
2.Die Umgebungslufttemperatur: Maximum + 40'C;Minimum:Allgemeine Fläche -30'C, Paramos -40'C;
3.der Winddruck nicht mehr als 700 Pa. (entsprechend 34 m/s Windgeschwindigkeit);
4Die Erdbebenintensität beträgt nicht mehr als 8 Grad.
5.Die Arbeitssituation ist ohne häufige heftige Vibrationen;
6Die Anlagestelle eines Isolators des gewöhnlichen Typs sollte von Gas, Rauch, chemischen Ablagerungen, Salz-Spray-Nebel und Staub ferngehalten werden.
und andere explosionsfähige und ätzende Stoffe, die die Isolierung und Leitfähigkeit des Isolators ernsthaft beeinträchtigen
7.Verunreinigungssicherer Typ Isolator gilt für stark schmutzige Leitungsbereich, sollte es jedoch keine explosiven Stoffe und Feuer verursachen
Technische Parameter:
| Seriennummer |
Parameter |
Einheit |
Daten |
| 1 |
Nennspannung |
KV |
12 |
| 2 |
Nennstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
Eine |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kurzzeitstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nennbelastung |
Blitzschlag widerstehen Spannung ((Peak) |
Polar-Erde
(Positiv und Negativ) |
KV |
75 |
Zwischenbruch
(Positiv und Negativ) |
85 |
Industriefrequenz-Widerstandsspannung
(1 min)
(Wirkungswert) |
Trocken-/Nassprüfung |
Polar-Erde |
42 ((Trocknen)
34 ((Feuchtigkeit) |
| Zwischenbruch |
48 ((Trocknen) |
| 48 ((Trocknen) |
48 ((Trocknen)
40 ((Feuchtigkeit) |
| 5 |
Widerstand des Hauptkreislaufs |
Schnittstellen |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische Lebensdauer |
Zeiten |
50 |
| 50 |
| 80 |
