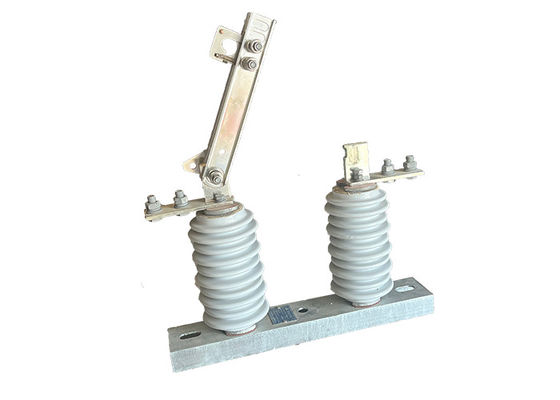

Automatischer Schutz Außen-Trennschalter GW9-Serie Einphasen-Hochspannung Porzellan Trennschalter

Automatischer Schutz Außen-Trennschalter GW9-Serie Einphasen-Hochspannung Porzellan Trennschalter

Beschreibung des Produkts:

Der Außeneinschlussschalter ist eine Art elektrischer Schalter, der in Stromversorgungssystemen zum Zwecke der Wartung oder Sicherheit verwendet wird, um einen Stromkreis vom Rest des Systems zu isolieren.Der Begriff "vertikal" bezieht sich auf die Ausrichtung des Isolators., die senkrecht auf eine Trägerkonstruktion montiert ist.

Außene Trennschalter werden häufig in Hochspannungsübertragungs- und Verteilernetzwerken verwendet, um Teile des Netzes für Wartungs- oder Reparaturarbeiten zu isolieren.Sie sind für hohe Spannungen und Ströme ausgelegt und werden oft an Außenstellen installiert.

Außene Trennschalter bestehen typischerweise aus einem Satz von stationären und beweglichen Kontakten, die durch eine Luftlücke getrennt sind.die Kontaktlinsen sind miteinander in KontaktWenn der Isolator geöffnet wird, werden die Kontakte getrennt.Unterbrechung des Stromflusses durch die Schaltung und Isolierung vom Rest des Systems.

Außene Trennschalter sind ein wichtiger Bestandteil der Sicherheit und Zuverlässigkeit des Stromsystems und sind so konzipiert, dass sie unter unterschiedlichen Umweltbedingungen betrieben werden können.Sie unterliegen häufig strengen Prüfungs- und Zertifizierungsanforderungen, um sicherzustellen, dass sie den Industriestandards für Leistung und Sicherheit entsprechen.

Funktion:

Die Hauptaufgabe eines Hochspannungs-elektrischen Isolators besteht darin, eine elektrische Isolierung zwischen dem Hochspannungs-Wechselstromleiter und der Trägerstruktur zu schaffen,und um das Gewicht des Leiters zu tragenEs ist so konzipiert, dass es hohen Spannungs- und Strompegeln standhält, und ist in der Regel aus Materialien hergestellt, die sehr resistent gegen elektrischen Bogen und Korrosion sind.zum Beispiel Porzellan oder Polymer.

Aufbau:

Dieses Erzeugnis besteht aus einer Basis (Platte), einem Isolationspol, einem leitfähigen Teil und einer Verriegelungseinrichtung. Ein Ende des Messers wird durch Schrauben auf den dynamischen Kontaktmesserkopf montiert,und das andere Ende des Messers ist separat mit dem statischen Kontaktkopf verbunden, und jede Seite wird durch den Druck der Kompressionsfeder in einem guten Kontaktzustand gehalten.Die Erhöhung des Temperaturanstiegs, und die mechanische Festigkeit des Messers zu verbessern, wodurch die dynamische thermische Stabilität gegen Kurzschluss.Die an dem nicht drehenden Ende des Kontaktmesser montierten Verriegelungsteile und der statische Verriegelungshaken am statischen Kontakt bilden die Öffnungsverriegelung., die sich selbst verriegelt, wenn die Bremse geschlossen ist, so dass das Bremsmesser aufgrund seines eigenen Gewichts oder der Wirkung elektrischer Energie nicht von selbst abfällt,die ohne Grund zum Öffnen der Bremse führt.

Anwendung:

1Schaltkreislaufisolation: Hochspannungs-elektrische Isolatoren werden hauptsächlich zur Isolierung von Abschnitten eines Stromnetzes für Wartungs- oder Reparaturarbeiten verwendet.Dies ermöglicht es den Arbeitnehmern, sicher auf dem isolierten Stromkreis zu arbeiten, ohne dass ein Stromschlag oder andere elektrische Gefahren entstehen..

2.Sicherheit: Hochspannungs-elektrische Isolatoren werden auch als Sicherheitsvorrichtung zum Schutz von Arbeitnehmern und der Öffentlichkeit vor elektrischen Gefahren verwendet.Hochspannungs-elektrische Isolatoren verhindern den versehentlichen Kontakt mit leistungsfähigen Systemteilen und verringern das Risiko von elektrischen Unfällen.

3Fehlersicherung: Hochspannungs-elektrische Isolatoren können auch zum Schutz des Stromsystems vor Fehlern wie Kurzschlüssen und Überlastungen verwendet werden.Hochspannungs-elektrische Isolatoren verhindern, dass sich der Fehler auf andere Teile des Systems ausbreitet und weitere Schäden verursacht..

4.Schalter: Hochspannungs-elektrische Isolatoren können als Schaltvorrichtung zur Steuerung des Stromflusses in einem System verwendet werden.Der Stromfluss kann nach Bedarf an verschiedene Teile des Systems geleitet werden..

5.Prüfung: Hochspannungselektrische Isolatoren können auch für Prüfzwecke verwendet werden, z. B. zur Messung der Spannung oder des Stroms in einem Stromkreis oder zur Prüfung der Leistung anderer Komponenten des Systems.

Zustand:

1.Die Höchsthöhe in dem angegebenen Gebiet darf 1000 m über dem Meeresspiegel nicht überschreiten. Diese Höhenbeschränkung ist für die Installation und den Betrieb der Ausrüstung relevant.

2Die Umgebungstemperatur hat bestimmte Grenzen. Die Höchsttemperatur darf +40°C nicht überschreiten, und die Mindesttemperatur kann je nach Gebiet variieren.Die Mindesttemperatur darf nicht unter -30°C fallen., während in Paramos-Gebieten die Temperaturen nicht unter -40°C fallen sollten.

3Der Winddruck darf 700 Pascal (Pa) nicht überschreiten, was einer Windgeschwindigkeit von etwa 34 Metern pro Sekunde entspricht.Dieser Grenzwert stellt sicher, dass die Ausrüstung der Windkraft standhält, ohne dass ihre Funktionalität oder strukturelle Integrität beeinträchtigt wird.

4Die Erdbebenintensität darf 8°C nicht überschreiten. Dies bezieht sich auf die maximale Intensität der seismischen Aktivität, der das Gerät ohne Beschädigung standhalten kann.Die spezifische Skala zur Messung der Erdbebenintensität kann von der Region oder dem Land abhängen.

5.Die Arbeitsumgebung sollte frei von häufigen starken Schwingungen sein.Diese Anforderung stellt sicher, dass die Ausrüstung unter normalen Betriebsbedingungen stabil und betriebsfähig bleibt.Übermäßige Schwingungen können die Leistung und Lebensdauer des Isolators beeinträchtigen.

6Die Isolatoren des gewöhnlichen Typs sollten an Orten installiert werden, an denen Gas, Rauch, chemische Ablagerungen, Salzsprühnebel, Staub und andere explosive oder ätzende Stoffe nicht vorhanden sind.Diese Materialien können sich nachteilig auf die Isolier- und Leitfähigkeit des Isolators auswirken., was seine Leistung und Sicherheit beeinträchtigen könnte.

7.Verunreinigungssichere Isolatoren sind für den Einsatz in Gebieten mit starker Kontamination konzipiert.Es sollte keine explosionsfähigen Stoffe oder Materialien vorhanden sein, die Feuer verursachen können.Diese Anforderung stellt sicher, dass der Isolator trotz der schwierigen Umweltbedingungen sicher und funktionsfähig bleibt.
