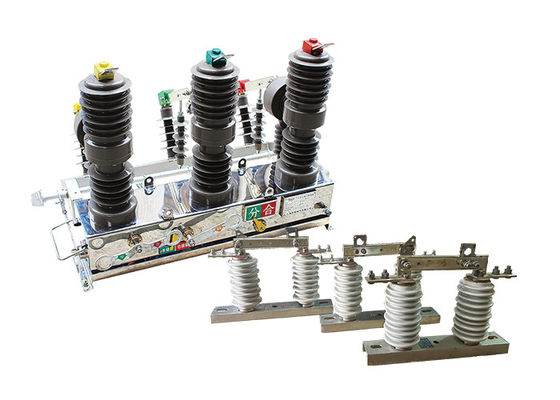

ZW32-12 Serie Pole Mounted Automatic Circuit Breaker Einfache Bedienung GB1984 / GB11022 mit Außeneinschlussschalter

ZW32-12 Serie Pole Mounted Automatic Circuit Breaker Einfache Bedienung GB1984 / GB11022 mit Außeneinschlussschalter

Beschreibung des Produkts:

ZW32-12 Polmontierte Leistungsschalter ist eine feste Spannung 12KV, dreiphasige AC 50Hz Außenverteilgeräte.Überlaststrom und Kurzschlussstrom- Das Gebrauchsmodell eignet sich für den Schutz und die Steuerung im Verteilnetz von Umspannwerken und Industrie- und Bergbauunternehmen,und die Orte, an denen das ländliche Stromnetz häufig betrieben wirdEs kann auch den Segmentierten Schalter des Stromnetzes bedienen und nach der Installation des Controllers die Automatisierung des Verteilnetzes realisieren.

GW9-10 Hochspannungsabschalter ist ein elektrischer Schalter, der zum Zwecke der Wartung oder Reparatur einen Abschnitt eines elektrischen Netzes oder Systems vom Rest des Systems isolieren soll.Es wird typischerweise in Hochspannungs-Stromübertragungs- und -verteilsystemen verwendet.

Der Schalter ist so konstruiert, dass er sich unter normalen oder abnormalen Bedingungen wie einem Fehler oder einem Überstrom öffnet und schließt.es trennt den Abschnitt des Systems physisch vom Rest des Netzes, wodurch der Stromfluss in diesen Abschnitt verhindert wird.

Hochspannungsschalter sind in der Regel für Spannungen zwischen 600 Volt und 765.000 Volt ausgelegt und können manuell oder automatisch betrieben werden.Sie werden in der Regel in Umspannwerken oder an Strompfosten installiert, und sie sind ein wichtiger Bestandteil der Stromnetzinfrastruktur.

doppelte Wirkung der Verwendung, wenn die Leistungsschalter verwendenD mit Isolations-Abkopplern!!

Aufbau:

1.Rahmen: Der Rahmen dient als Hauptstrukturkomponente des Leistungsschalters und unterstützt und beherbergt die inneren Komponenten.

2.Stromträgerkomponenten: Zu diesen Komponenten gehören die Kontakte, Leiter und Stromträgerteile, die den elektrischen Pfad durch den Leistungsschalter bilden.Sie sind für die Leitung und Unterbrechung des Stromflusses verantwortlich.

3.Permanente Magnetmontage: Die Permanentmagnetmontage ist ein entscheidender Bestandteil des Schaltwerks.Es besteht aus Permanentmagneten, die ein Magnetfeld erzeugen, um die Auslösung des Schaltwerks zu steuernDie Magnete werden sorgfältig positioniert, um die gewünschte Magnetkraft für einen effizienten und präzisen Betrieb zu liefern.

4.Tripping Mechanism: Der Tripping Mechanism ist dafür verantwortlich, den Schaltbrenner zu öffnen, wenn ein Fehler oder eine Überlast festgestellt wird.In einem intelligenten permanenten magnetischen Schaltkreislaufschalter, ist der Auslösmechanismus so ausgelegt, dass er schnell und genau auf die Fehlersignale der intelligenten Steuerung reagiert.

5.Intelligentes Steuerungssystem: Das intelligente Steuerungssystem ist das Gehirn des Leistungsschalters.mit einer Breite von mehr als 20 mm,Das Steuerungssystem kann auch Kommunikationsschnittstellen für die Fernüberwachung, Datenerfassung,und Integration mit anderen Systemen.

6.Hilfskomponenten: In einem intelligenten permanenten magnetischen Schaltkreislaufschalter können je nach Anwendung und Anforderungen verschiedene Hilfskomponenten vorhanden sein.Dazu können auch Indikatoren gehören:, Hilfskontakte für Signal- und Steuerungszwecke, mechanische Verriegelungen und Endgeräte für externe Verkabelungsanschlüsse.

7Gehäuse: Der Leistungsschalter ist typischerweise in einem Gehäuse eingeschlossen, um Schutz vor Umweltfaktoren wie Staub, Feuchtigkeit und physikalischen Schäden zu bieten.Das Gehäuse kann aus langlebigen Materialien wie Metall oder hochwertigem Kunststoff bestehen.

Eigenschaft:

1.Drei-Phasen-Säulen-Typ vollständig geschlossene Struktur mit hoher Dichtungsleistung.

A.Stabile und zuverlässige Bremsleistung, keine Verbrennungs- oder Explosionsgefahr; wartungsfrei, klein, leicht und langlebig.

B.Große Feuchtigkeits- und Taubenschutzleistung, besonders geeignet für den Einsatz in kalten oder feuchten Gebieten.

C.Importierte Materialien mit guter Isolierleistung, hoher Temperaturbeständigkeit, UV-Resistenz und Alterungsbeständigkeit.

2.Effizienter und zuverlässiger miniaturisierter Federbetrieb.

A. Der Energiespeichermotor hat einen geringen Stromverbrauch für Öffnungs- und Schließvorgänge; der Mechanismus verwendet eine direkte Übertragungsmethode mit weniger Komponenten, was zu einer hohen Zuverlässigkeit führt.

B. Der Bedienmechanismus wird in eine versiegelte Box gelegt, um Rost wirksam zu verhindern und die Zuverlässigkeit des Mechanismus zu verbessern.

3- Bequeme und flexible Bedienung und freie Kombinationsleistung.

A. Es kann manuell zum Brechen oder elektrisch zum Öffnen und Schließen bedient und auch aus der Ferne gesteuert werden.

B. Es kann mit einem intelligenten Steuergerät kombiniert werden, um eine Verteilungsautomatisierung zu erreichen, oder mit einem Wiederverschlusssteuergerät kombiniert werden, um einen automatischen Wiederverschluss oder einen Abschnittssteuergerät zu bilden.

C. Kann mit zweiphasigen oder dreiphasigen Stromtransformatoren zum Schutz vor Überstrom oder Kurzschluss ausgestattet werden.

D. Es kann Stromübertragungssignale für intelligente Steuerungen bereitstellen und kann entsprechend den Anforderungen des Benutzers mit Stromtransformatoren ausgestattet werden.

E. Es kann mit einem dreiphasigen Isolationsschalter mit integrierter Schließvorrichtung gegen Fehlbetrieb ausgestattet werden;Es kann auch mit Überspannungshalter-Säulenisolatoren für einfache Wartung installiert werden.

Anwendung:

1.Unterstationen: Es wird häufig sowohl in Innen- als auch in Außenunterstationen zum Schutz und zur Steuerung der Mittelspannungsverteilung verwendet.Der Vakuumschalter sorgt für eine zuverlässige Unterbrechung der Fehlerströme, Überlastströme und Lastströme, die die Unterstationsausrüstung schützen.

2Industrie- und Bergbauunternehmen: Der Vakuumschalter ZW32-12 wird in Verteilungssystemen von Industrie- und Bergbauunternehmen zum Schutz von Motoren, Transformatoren,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WEs trägt dazu bei, die Stabilität und Sicherheit der Stromversorgung in diesen Anlagen zu gewährleisten.

3.Landwirtschaftliche Stromnetze: Aufgrund seiner Fähigkeit, häufigen Betrieb zu widerstehen, eignet sich der Vakuumschalter für Anwendungen in ländlichen Stromnetzen.die effiziente Segmentierung des Stromnetzes ermöglichtDarüber hinaus ermöglicht es die Automatisierung des Verteilnetzes durch eine Steuerung, wodurch die Zuverlässigkeit und Effizienz des ländlichen Stromsystems verbessert werden.

4.Geschäftsgebäude: Der Vakuum-Schaltkreislaufschalter wird auch in Gewerbegebäuden zur Stromverteilung und zum Schutz eingesetzt, um den sicheren und zuverlässigen Betrieb von elektrischen Anlagen zu gewährleisten,Verhinderung von Schäden an Geräten und Minimierung der Ausfallzeiten.

Technischer Parameter:

ZW32-12

GW9-10
