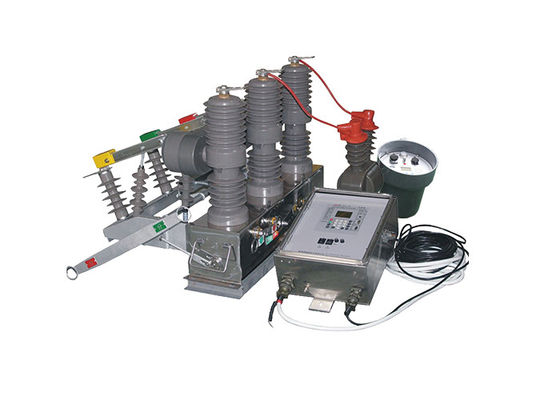

Leichtgewichts Vakuum-Pfahl-montierte Schaltungsschalter mit Null-Sequenz-Sensoren und Steuerung Außenfernbedienung

Leichtgewichts Vakuum-Pfahl-montierte Schaltungsschalter mit Null-Sequenz-Sensoren und Steuerung Außenfernbedienung

Beschreibung des Produkts:

Der ZW32-12 ((F) pole-montierte Schaltkreislaufschalter mit Nullsequenzsensoren bezieht sich auf ein spezifisches Modell des Vakuumschaltkreislaufs, der mit Nullsequenzsensoren ausgestattet ist.
Sensoren mit Nullsequenz, auch als Reststromsensoren oder Nullsequenzstromtransformatoren bekannt,sind Geräte, die zur Erkennung und Messung von Ungleichgewichts- oder Restströmen in einem dreiphasigen Stromsystem verwendet werdenDiese Sensoren sind speziell für die Erfassung und Messung der Summe der Dreiphasenströme konzipiert, die in einem ausgewogenen System idealerweise null sein sollten.
Die Einbeziehung von Nullsequenzsensoren in den Vakuum-Schaltkreislaufschalter ZW32-12 bietet zusätzliche Funktionalität und Schutz.Der Schaltbrenner kann Bodenfehler oder unausgewogene Bedingungen im System erkennen.Dies ermöglicht eine bessere Fehlererkennung und eine schnellere Reaktion auf abnormale Bedingungen und erhöht die Sicherheit und Zuverlässigkeit des Stromverteilersystems.
Die Zero-Sequence-Sensoren ermöglichen es dem Schaltschalter ZW32-12, einen verbesserten Schutz vor Bodenfehlern, unausgewogenen Lasten,und andere abnormale Bedingungen, die im elektrischen System auftreten könnenDies hilft, Schäden an der Ausrüstung zu verhindern, Ausfallzeiten zu minimieren und die Sicherheit des Personals zu gewährleisten.

Vorteil:

1.Kleine Größe: Das Gerät ist mit einem kompakten Formfaktor ausgelegt, der eine einfache Installation in begrenzten Raumräumen ermöglicht.Seine geringe Größe macht ihn für Anwendungen geeignet, bei denen der Raum eine Einschränkung darstellt.

2Leichtes Gewicht: Das Gerät ist leicht, was Transport und Montage vereinfacht.Es verringert die körperliche Belastung bei der Handhabung und erleichtert die Montage oder Integration in bestehende Systeme.

3.Wartungsfrei: Das Gerät ist so konzipiert, dass eine minimale Wartung erforderlich ist. Es ist mit langlebigen Komponenten gebaut und für langfristige Zuverlässigkeit optimiert,Verringerung der Notwendigkeit häufiger Inspektionen oder ErsatzarbeitenDiese Funktion spart Zeit und Ressourcen bei Wartungsaktivitäten.

4.Anti-Kondensation: Das Gerät enthält Maßnahmen zur Verhinderung von Kondensation. Es enthält Schutzmerkmale wie Dichtung oder Isolierung, um das Risiko einer Feuchtigkeitsansammlung zu minimieren.Dies trägt dazu bei, eine optimale Leistung zu erhalten und schützt interne Komponenten vor möglichen Schäden durch Feuchtigkeit.

5.Anpassungsfähig an ungünstige Wetterbedingungen und schmutzige Umgebung: Das Gerät ist so konzipiert, dass es schwierigen Wetterbedingungen wie extremen Temperaturen, Feuchtigkeit oder Staub und Schmutz standhält.Seine robuste Konstruktion und seine Schutzvorrichtungen sorgen für einen zuverlässigen Betrieb in schwierigen Umgebungen, wodurch das Risiko von Fehlfunktionen oder Leistungsschwäche verringert wird.

Eigenschaft:

1.Nennspannung und Strom: Der Schaltungsschalter ist für dreiphasige Wechselstromsysteme mit einer Nennspannung ausgelegt, die für Außenverteilgeräte geeignet ist.Es arbeitet mit einer Frequenz von 50 Hz und hat einen Nennstrombereich von 630A bis 1250ADieser höhere Stromanteil macht ihn für Anwendungen geeignet, bei denen höhere Leistungsbelastungen erforderlich sind.

2.Kurzschlussfähigkeit: Der Schaltungsschalter verfügt über einen hohen Kurzschlussstrom von 20 kA. Dies bedeutet, dass er Fehlerströme von bis zu 20.000 Ampere effektiv unterbrechen und behandeln kann,eine zuverlässige Abwehr von Kurzschlüssen und eine Begrenzung potenzieller Schäden am elektrischen System.

3.Systemschutz und -steuerung: Der Hauptzweck dieses Leistungsschalters ist der Schutz und die Steuerung des elektrischen Systems.Es ist so konzipiert, dass der Stromfluss bei Überstrombedingungen unterbrochen wirdDurch den Stromausfall wird eine Schädigung der Anlage verhindert und die Sicherheit des Systems gewährleistet.

4Außenanwendungen: Dieser Schaltungsschalter ist speziell für den Außenbereich konzipiert und eignet sich daher für Anwendungen in verschiedenen Außenverteilern.Durch die robuste Konstruktion und das schützende Gehäuse kann es Umweltfaktoren wie Wetterbedingungen standhalten, Staub und Feuchtigkeit.

5Industrie- und Bergbauanwendungen: Der Schaltkreislauf ist für Industrie- und Bergbauunternehmen geeignet, in denen eine zuverlässige und effiziente Stromverteilung von entscheidender Bedeutung ist.Seine hohe Stromleistung und sein robustes Design machen es geeignet, die Leistungsanforderungen von schweren Maschinen und Geräten zu bewältigen, die häufig in Industrie- und Bergbaubetrieben vorkommen.

6.Landwirtschaftliche und häufige Betriebsumgebungen: Der Schaltkreislauf ist einfach zu installieren und zu bedienen, so dass er für ländliche Gebiete und Standorte geeignet ist, die häufigen Betrieb erfordern.Sein benutzerfreundliches Design und seine zuverlässige Leistung sorgen für einen reibungslosen Betrieb und eine reibungslose Wartung auch in schwierigen Umgebungen.

Aufbau:

Der Lastbremsschalter besteht aus Säule, Basis und Aufhängung für Montage, Befestigung und Heben.

1Der mit einem Vakuumbremser ausgestattete Spalte-Hochspannungs-Lastbremsschalter verfügt über eine stabile und zuverlässige Bremsleistung, keine Anzündungs- und Explosionsgefahr, Sicherheit, wartungsfreie, geringe Größe,Leichtgewicht und lange Lebensdauer, usw.

Eigenschaften.

2Der Schalter ist vollständig geschlossen, mit guter Dichtheit, Feuchtigkeitsbeständigkeit und Entfeuchtung.

3Das Schließen und Öffnen des Lastbremsschalters kann manuell, elektrisch oder ferngesteuert werden.

4Der Betriebsmechanismus ist neuartig, einfach, zuverlässig, klein, die mechanische Lebensdauer beträgt bis zu 10.000 Mal, der Energiespeichermotor ist ein Gleichspannungs-Permanentmagnetmotor,die Spannungsstufe ist -220V-110V-48V-24V, die gewählt werden kann.

Einführung des Controllers:

1.Mit 485 / 232 Kommunikationsoberfläche, oder über optische Faser, drahtlose Fernüberwachung; Beschleunigungsfunktion nach Wiederverriegelung;wenn der Schalter schwer ist,automatische Beschleunigung im Falle eines dauerhaften Fehlers;

2Fernbedienung / manuelle Schließung zur Beschleunigung des Ausstoßes und Schließung wieder: Der Benutzer sendet nach der Reparatur der Leitung Strom, sollte er den Erdungsschalter entfernen vergessen, sollte das Ausstoßen beschleunigen.

3.Drei Verzögerungszeiten für die Wiederverschließung können eingestellt werden;

4.Die Sprungschließungsanlage hat eine Fehlfunktion und eine Sprungschutzfunktion;

5.Null-Sequenzstrom kann zwischen In-Zone- und Out-of-Zone-Fehlen unterscheiden;

6Der Fernbedienungsschalter ist so konzipiert, dass ein Fehlverhalten vermieden wird.

Technische Parameter:
