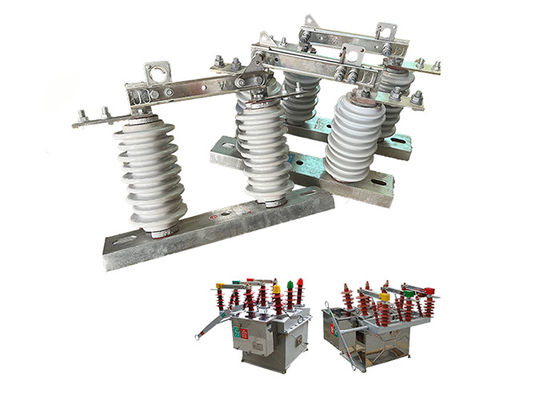

630A Hochspannungsluftbremsschalter GW9 Industrieller einphasiger vertikaler Bremsschalter mit einfacher Installation

630A Hochspannungsluftbremsschalter GW9 Industrieller einphasiger vertikaler Bremsschalter mit einfacher Installation

Beschreibung des Produkts:

Der Hochspannungs-Abschalter ist eine Art elektrischer Schalter, der in Hochspannungssystemen verwendet wird, um Abschnitte des Netzes zu Wartungs- oder Sicherheitszwecken zu isolieren.Der Schalter ist typischerweise auf einem Pfahl oder einer anderen Stützstruktur montiert und wird verwendet, um eine Oberleitung vom Rest des Systems zu trennen.

Hochspannungsabschalter sind für hohe Spannungen und Ströme ausgelegt und werden oft an Außenstellen installiert.Sie bestehen aus einem Satz von stationären und beweglichen Kontakten, die durch eine Luftlücke getrennt sindWenn der Schalter in der geschlossenen Position ist, stehen die Kontakte miteinander in Berührung und lassen den Strom durch den Stromkreis fließen.Unterbrechung des Stromflusses durch die Schaltung und Isolierung vom Rest des Systems.

Hochspannungsabschalter sind ein wichtiger Bestandteil der Sicherheit und Zuverlässigkeit des Stromsystems und sind für den Betrieb unter verschiedenen Umweltbedingungen ausgelegt.Sie unterliegen häufig strengen Prüfungs- und Zertifizierungsanforderungen, um sicherzustellen, dass sie den Industriestandards für Leistung und Sicherheit entsprechen.

Hochspannungsschalter werden häufig in Hochspannungsübertragungs- und Verteilernetzwerken verwendet, um Teile des Netzes für Wartungs- oder Reparaturarbeiten zu isolieren.Sie dienen auch als Sicherheitsvorrichtung zum Schutz der Arbeitnehmer vor elektrischen Gefahren, wie zum Beispiel zufälliger Kontakt mit aktiven Systemteilen.

Betrieb:

1 Vorbereitung: Bevor der Schalter eingeschaltet wird, sollte der Stromkreis abgeschaltet und ordnungsgemäß geerdet werden, um elektrische Gefahren zu vermeiden.Der Schalter sollte auf Anzeichen von Schäden oder Verschleiß untersucht werden.
2 Schließung des Schalters: Um den Schalter zu schließen, bewegt der Bediener manuell oder aus der Ferne den Schaltergriff oder den Steuerhebel in die geschlossene Position.mit einer Leistung von mehr als 10 Watt.
3 Öffnen des Schalters: Um den Schalter zu öffnen, bewegt der Bediener manuell oder aus der Ferne den Schaltergriff oder den Steuerhebel in die offene Position, wodurch der Stromkreis von der Stromquelle getrennt wird,Unterbrechung des Stromstroms.
4 Bogenmanagement: Bei Öffnung des Schalters kann zwischen den Kontakten ein elektrischer Bogen entstehen, der gefährlich sein kann und den Schalter beschädigen kann.Der Schalter kann mit Vorrichtungen wie Bogen- oder Ausblendungen ausgestattet sein..
5 Sicherheit: Die Betreiber von Hochspannungs-Abschlüssen müssen geeignete Sicherheitsverfahren anwenden, um elektrische Gefahren zu vermeiden.und nach Verriegelungs-/Tag-out-Verfahren.

Sicherheitstipps:

1.Verwenden Sie immer geeignete persönliche Schutzausrüstung (PPE), wie Handschuhe, Schutzbrillen und flammfeste Kleidung.

Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist und der Schalter ordnungsgemäß geerdet ist, bevor Sie mit dem Schalter arbeiten.

2.Befolgen Sie die Anweisungen des Herstellers für den Betrieb des Schalters und versuchen Sie nicht, Sicherheitsvorrichtungen zu umgehen oder den Schalter für andere Zwecke als die vorgesehene Verwendung zu verwenden.

3.Wenn Sie an dem Schalter arbeiten, verwenden Sie isolierte Werkzeuge und Geräte, um Stromschläge zu vermeiden.

4.Vermeiden Sie, leitfähige Teile des Schalters zu berühren, und halten Sie einen sicheren Abstand zum Schalter, wenn er in Betrieb ist.

5Versuchen Sie niemals, den Schalter selbst zu reparieren oder zu ändern, es sei denn, Sie sind ein qualifizierter und ausgebildeter Fachmann.

6.Halten Sie den Bereich um den Schalter sauber und frei von Schmutz, der den Betrieb beeinträchtigen kann.

7.Den Schalter regelmäßig auf Anzeichen von Verschleiß oder Beschädigung überprüfen und alle beschädigten oder abgenutzten Teile so schnell wie möglich austauschen.

8.Nur befugtes Personal sollte die Bedienung oder Wartung des Schalters durchführen dürfen.

9.Im Notfall folgen Sie den geltenden Notfallverfahren und schalten Sie den Schalter sofort ab.

Anwendung:

1.Wartung und Reparatur: Der Trennschalter dient zur Isolierung eines Stromleitungsbereichs zu Wartungs- oder Reparaturzwecken.Dies ermöglicht es dem Wartungspersonal, sicher zu arbeiten, ohne dass ein Stromschlag eintritt..

2.Lastverlust: Im Falle einer Stromüberlastung kann der Trennschalter verwendet werden, um die Last zu entlasten und Schäden an der Stromleitung oder der Ausrüstung zu verhindern.

3Fehlerisolation: Der Trennschalter kann verwendet werden, um einen Abschnitt der Stromleitung im Falle eines Fehlers wie Kurzschluss oder Erdungsfehler zu isolieren.Dies verhindert, dass sich der Fehler auf andere Teile des Netzes ausbreitet und weitere Schäden verursacht..

4.Schaltvorgänge: Der Trennschalter wird für Schaltvorgänge wie das Anschließen oder Trennen von Stromquellen oder die Umleitung von Strom in verschiedene Teile des Netzes verwendet.

5.Schutz: Der Trennschalter wird häufig in Verbindung mit anderen Schutzvorrichtungen, wie z. B. Leistungsschaltern und Sicherungen, verwendet, um die Stromleitung und die Ausrüstung vor Schäden zu schützen.

6.Erneuerbare Energien: Mit zunehmender Nutzung erneuerbarer Energiequellen wie Wind und Sonne werden Trennschalter verwendet, um diese Quellen vom Stromnetz zu verbinden und zu trennen.

Aufbau:

Dieses Erzeugnis besteht aus einer Basis (Platte), einem Isolationspol, einem leitfähigen Teil und einer Verriegelungseinrichtung. Ein Ende des Messers wird durch Schrauben auf dem dynamischen Kontaktmesserkopf montiert,und das andere Ende des Messers ist separat mit dem statischen Kontaktkopf verbunden, und jede Seite wird durch den Druck der Kompressionsfeder in einem guten Kontaktzustand gehalten.Die Erhöhung des Temperaturanstiegs, und die mechanische Festigkeit des Messers zu verbessern, wodurch die dynamische thermische Stabilität gegen Kurzschluss.Die an dem nicht drehenden Ende des Kontaktmesser montierten Verriegelungsteile und der statische Verriegelungshaken am statischen Kontakt bilden die Öffnungsversperrvorrichtung., die sich selbst verriegelt, wenn die Bremse geschlossen ist, so dass das Bremsmesser aufgrund seines eigenen Gewichts oder der Wirkung elektrischer Energie nicht von selbst abfällt,die ohne Grund zum Öffnen der Bremse führt.

Technische Parameter:
