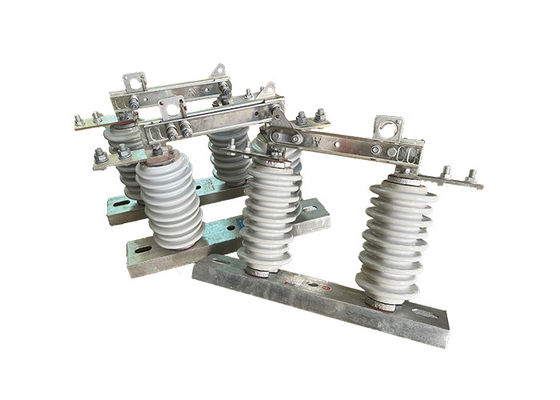

Einphasen-Hochspannungskonnektor-Schalter 630A 12kV aus Porzellan

Einphasen-Hochspannungskonnektor-Schalter 630A 12kV aus Porzellan

Beschreibung des Produkts:

Hochspannungsschalter werden in Hochspannungsstromübertragungs- und -verteilernetzwerken tatsächlich verwendet, um Schaltungen für Wartungs- oder Reparaturzwecke von ihren Stromquellen zu trennen.Sie bieten ein Mittel zur Isolierung der Schaltung von der Stromversorgung, so daß die Arbeitnehmer ihre Aufgaben sicher ohne Risiko eines elektrischen Schlags ausführen können.

Bei einem Hochspannungsabschalter wird ein rotierender Pol betrieben, der das Öffnen und Schließen der Schaltblätter oder des Kontakts steuert.die Klinge kann eingeschaltet oder ausgeschaltet werdenDieser Mechanismus ermöglicht eine manuelle und sichtbare Anzeige des Zustands des Schalters.

Um die Sicherheit des Bedieners zu gewährleisten, ist der Stab des Trennschalters in der Regel aus einem nicht leitfähigen Material wie Glasfaser oder Verbundwerkstoffe hergestellt.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Diese Isolierung schützt den Bediener vor elektrischen Schlägen beim Bedienen des Schalters.

Hochspannungsabschalter sind in verschiedenen Designs und Größen erhältlich, um unterschiedliche Spannungs- und Stromwerte der von ihnen gesteuerten Schaltkreise zu berücksichtigen.Sie werden in der Regel auf Stangen oder Strukturen im Freien montiertIn Verbindung mit anderen Schutzvorrichtungen wie Schaltanlagen und SicherungenTrennschalter tragen zur allgemeinen Sicherheit und Zuverlässigkeit des elektrischen Systems bei, indem sie ein Mittel zur Isolierung und zum Schutz bieten..

Betrieb:

Hochspannungsabschalter trennt das leitfähige Teil von der Basis mit einem Isolator, um einen normalen Arbeitsabstand zu gewährleisten und das leitfähige Teil, den Isolator,mit einer Breite von mehr als 20 mm,. Wenn es sich in der offenen Position befindet, gibt es eine sichtbare Lücke und eine angemessene Trennungsdistanz, um der normalen Betriebsspannung standzuhalten.Sie kann den normalen Betriebsstrom und den Kurzschlussfehlerstrom zuverlässig tragen.Aufgrund des vorhandenen speziellen Lichtbogenlöschgeräts kann es nur für Schaltkreise mit Spannung, aber ohne Last verwendet werden.Die Öffnungs- und Schließvorgänge werden mit einem Isolierhaken durchgeführt, um das runde Loch in der Verriegelung zu ziehen oder zu drücken, wodurch sich der dynamische Verriegelungshaken löst und sich mit dem statischen Verriegelungshaken verbindet.

Eigenschaft:

1.Hochspannung: Hochspannungs-Isolatorschalter sind so konzipiert, dass sie hohen Spannungsniveaus standhalten, die typischerweise zwischen mehreren Tausend Volt und mehreren hunderttausend Volt liegen.

2Robuste Konstruktion: Hochspannungs-Isolatorschalter sind typischerweise aus Materialien hergestellt, die sehr widerstandsfähig gegen elektrischen Bogen, Korrosion und andere Schäden sind, wie Porzellan oder Polymer.

3.Bogenschleudern: Viele Hochspannungsschalter sind mit Bogenschleudern ausgelegt, die dazu beitragen, die durch elektrischen Bogen erzeugte Wärme zu zerstreuen und Schäden am Schalter zu verhindern.

4.Erdschalter: Einige Hochspannungsschalter sind mit einem Erdschalter ausgestattet, der durch Erdung des isolierten Abschnitts der Schaltung ein zusätzliches Sicherheitsniveau bietet.

5.Verriegelungsmechanismus: Um zu verhindern, dass der Schalter während der Wartung versehentlich geschlossen wird,viele Hochspannungsschalter sind mit einem Verriegelungsmechanismus ausgestattet, der verhindert, dass der Schalter geschlossen wird, bis alle Sicherheitsverfahren eingehalten wurden.

6. Sichtanzeige: Hochspannungsschalter können auch Sichtanzeige wie Lichter oder Flaggen enthalten,die einen klaren Hinweis darauf geben, ob sich der Schalter in der offenen oder geschlossenen Position befindet.

Anwendung:

1.Schaltkreislaufisolation: Hochspannungs-elektrische Isolatoren werden hauptsächlich zur Isolierung von Abschnitten eines Stromnetzes für Wartungs- oder Reparaturarbeiten verwendet.Dies ermöglicht es den Arbeitnehmern, sicher auf dem isolierten Stromkreis zu arbeiten, ohne dass ein Stromschlag oder andere elektrische Gefahren entstehen.

2.Sicherheit: Hochspannungs-elektrische Isolatoren werden auch als Sicherheitsvorrichtung zum Schutz von Arbeitnehmern und der Öffentlichkeit vor elektrischen Gefahren verwendet.Hochspannungs-elektrische Isolatoren verhindern den versehentlichen Kontakt mit leistungsfähigen Systemteilen und verringern das Risiko von elektrischen Unfällen.

3Fehlersicherung: Hochspannungs-elektrische Isolatoren können auch zum Schutz des Stromsystems vor Fehlern wie Kurzschlüssen und Überlastungen eingesetzt werden.Hochspannungs-elektrische Isolatoren verhindern, dass sich der Fehler auf andere Teile des Systems ausbreitet und weitere Schäden verursacht..

4.Schalter: Hochspannungs-elektrische Isolatoren können als Schaltvorrichtung verwendet werden, um den Stromfluss in einem System zu steuern.Der Stromfluss kann nach Bedarf an verschiedene Teile des Systems geleitet werden..

5.Prüfung: Hochspannungs-elektrische Isolatoren können auch für Prüfzwecke verwendet werden, z. B. zur Messung der Spannung oder des Stroms in einem Stromkreis oder zur Prüfung der Leistung anderer Komponenten des Systems.

Zustand:

1.Die Höchsthöhe für die Installation darf 1000 m nicht überschreiten.

2Die Umgebungstemperatur sollte +40°C nicht überschreiten und in allgemeinen Gebieten nicht unter -30°C fallen. In Paramos-Gebieten sollte sie nicht unter -40°C fallen.

3Der Winddruck darf 700 Pa nicht überschreiten, was einer Windgeschwindigkeit von 34 m/s entspricht.

4Der Isolator sollte Erdbeben von bis zu 8 Grad Intensität aushalten können.

5.Der Isolator sollte an einem Ort installiert werden, an dem keine häufigen heftigen Vibrationen auftreten.

6.Bei Isolatoren des gewöhnlichen Typs sollten sie vor Gas, Rauch, chemischen Ablagerungen, Salznebeln, Staub,und andere explosionsfähige und ätzende Materialien, die die Isolier- und Leitfähigkeit des Isolators ernsthaft beeinträchtigen können.

7Verschmutzungssichere Isolatoren eignen sich für den Einsatz in stark verschmutzten Leitungsbereichen, sollten jedoch nicht in Bereichen mit explosionsfähigen oder brennfähigen Stoffen installiert werden.

Technische Parameter:
