1250A 12kV-36kV Hv Trennschalter Dauerhaft zum Schutz oder zur Steuerung automatisch/manuell betrieben

1250A 12kV-36kV Hv Trennschalter Dauerhaft zum Schutz oder zur Steuerung automatisch/manuell betrieben

Beschreibung des Produkts:

Der Hochspannungs-Abschalter ist ein tragbarer Hochspannungs-Schalter, der zur Isolierung von Stromkreisen für Wartungs- und Reparaturzwecke verwendet wird.Es wird typischerweise in mittleren bis hohen Spannungstransmissions- und -verteilsystemen verwendet.

Der Hochspannungsabschalter ist so konzipiert, dass er tragbar ist und leicht an den Ort transportiert werden kann, an dem er benötigt wird.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm.

Der Schalter dient zur Isolierung eines Abschnitts des Stromnetzes zu Wartungs- oder Reparaturzwecken.Erleichterung der Kenntnis des Zustands der Schaltung durch die Betreiber.

Der Hochspannungsabschalter kann für eine breite Palette von Anwendungen verwendet werden, einschließlich Schalt- und Isolationskreisen sowie für Erdungs- und Abschaltgeräte.Es ist mit Sicherheitsvorrichtungen ausgelegt, um die Bediener vor elektrischen Gefahren zu schützen, wie z. B. Isoliermaterialien, die einen versehentlichen Kontakt mit lebenden Teilen verhindern.

Der Schalter ist einfach zu bedienen und erfordert minimale Ausbildung zum Bedienen.

Anwendung:

1.Wartung und Reparatur: Der Trennschalter dient zur Isolierung eines Stromleitungsbereichs zu Wartungs- oder Reparaturzwecken.Dies ermöglicht es dem Wartungspersonal, sicher zu arbeiten, ohne dass ein Stromschlag eintritt..

2.Lastverlust: Im Falle einer Stromüberlastung kann der Trennschalter verwendet werden, um die Last zu entlasten und Schäden an der Stromleitung oder der Ausrüstung zu verhindern.

3Fehlerisolation: Der Trennschalter kann verwendet werden, um einen Abschnitt der Stromleitung im Falle eines Fehlers wie Kurzschluss oder Erdungsfehler zu isolieren.Dies verhindert, dass sich der Fehler auf andere Teile des Netzes ausbreitet und weitere Schäden verursacht..

4.Schaltvorgänge: Der Trennschalter wird für Schaltvorgänge wie das Anschließen oder Trennen von Stromquellen oder die Umleitung von Strom in verschiedene Teile des Netzes verwendet.

5.Schutz: Der Trennschalter wird häufig in Verbindung mit anderen Schutzvorrichtungen, wie z. B. Leistungsschaltern und Sicherungen, verwendet, um die Stromleitung und die Ausrüstung vor Schäden zu schützen.

6.Erneuerbare Energien: Mit zunehmender Nutzung erneuerbarer Energiequellen wie Wind und Sonne werden Trennschalter verwendet, um diese Quellen vom Stromnetz zu verbinden und zu trennen.

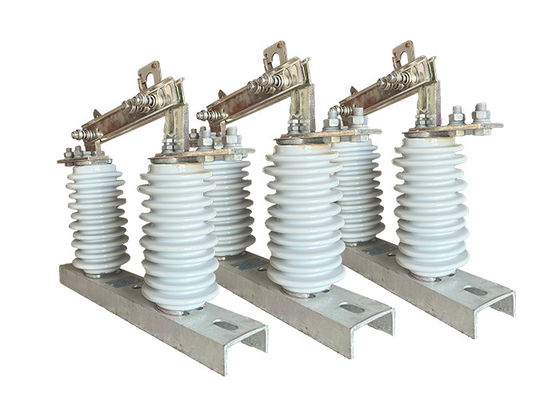

Dieses Erzeugnis besteht aus einer Basis (Platte), einem Isolationspol, einem leitfähigen Teil und einer Verriegelungseinrichtung. Ein Ende des Messers wird durch Schrauben auf dem dynamischen Kontaktmesserkopf montiert,und das andere Ende des Messers ist separat mit dem statischen Kontaktkopf verbunden, und jede Seite wird durch den Druck der Kompressionsfeder in einem guten Kontaktzustand gehalten.Die Erhöhung des Temperaturanstiegs, und die mechanische Festigkeit des Messers zu verbessern, wodurch die dynamische thermische Stabilität gegen Kurzschluss.Die an dem nicht drehenden Ende des Kontaktmesser montierten Verriegelungsteile und der statische Verriegelungshaken am statischen Kontakt bilden die Öffnungsversperrvorrichtung., die sich selbst verriegelt, wenn die Bremse geschlossen ist, so dass das Bremsmesser aufgrund seines eigenen Gewichts oder der Wirkung elektrischer Energie nicht von selbst abfällt,die ohne Grund zum Öffnen der Bremse führt.

Sicherheitstipps:

1.Verwenden Sie immer geeignete persönliche Schutzausrüstung (PPE), wie Handschuhe, Schutzbrillen und flammfeste Kleidung.

Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist und der Schalter ordnungsgemäß geerdet ist, bevor Sie mit dem Schalter arbeiten.

2.Befolgen Sie die Anweisungen des Herstellers für den Betrieb des Schalters und versuchen Sie nicht, Sicherheitsvorrichtungen zu umgehen oder den Schalter für andere Zwecke als die vorgesehene Verwendung zu verwenden.

3.Wenn Sie an dem Schalter arbeiten, verwenden Sie isolierte Werkzeuge und Geräte, um Stromschläge zu vermeiden.

4.Vermeiden Sie, leitfähige Teile des Schalters zu berühren, und halten Sie einen sicheren Abstand zum Schalter, wenn er in Betrieb ist.

5Versuchen Sie niemals, den Schalter selbst zu reparieren oder zu ändern, es sei denn, Sie sind ein qualifizierter und ausgebildeter Fachmann.

6.Halten Sie den Bereich um den Schalter sauber und frei von Schmutz, der den Betrieb beeinträchtigen kann.

7.Den Schalter regelmäßig auf Anzeichen von Verschleiß oder Beschädigung überprüfen und alle beschädigten oder abgenutzten Teile so schnell wie möglich austauschen.

8.Nur befugtes Personal sollte die Bedienung oder Wartung des Schalters durchführen dürfen.

9.Im Notfall folgen Sie den geltenden Notfallverfahren und schalten Sie den Schalter sofort ab.

Zustand:

1Die Höhe beträgt nicht mehr als 1000 m.

2.Die Umgebungslufttemperatur: Maximum + 40'C;Minimum:Allgemeine Fläche -30'C, Paramos -40'C;

3.der Winddruck nicht mehr als 700 Pa. (entsprechend 34 m/s Windgeschwindigkeit);

4Die Erdbebenintensität beträgt nicht mehr als 8 Grad.

5.Die Arbeitssituation ist ohne häufige heftige Vibrationen;

6Die Anlagestelle eines Isolators des gewöhnlichen Typs sollte von Gas, Rauch, chemischen Ablagerungen, Salz-Spray-Nebel und Staub ferngehalten werden.

und andere explosionsfähige und ätzende Stoffe, die die Isolations- und Leitfähigkeit des Isolators ernsthaft beeinträchtigen

7.Verunreinigungssicherer Typ Isolator gilt für schwere schmutzige Leitungsbereich, jedoch sollte es keine explosiven Stoffe und Feuer verursachen Stoffe

Technische Parameter:
