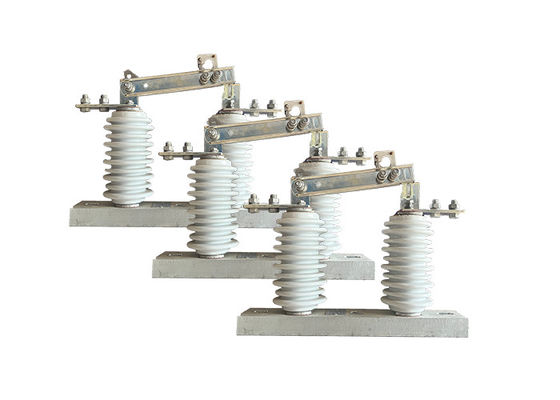

12kV 630A Loadbuster Trennschalter Einfacher Betrieb Außenbereich HV-Elektroisolator Höchsthöhe 1000Meter

12kV 630A Loadbuster Trennschalter Einfacher Betrieb Außenbereich HV-Elektroisolator Höchsthöhe 1000Meter

Beschreibung des Produkts:

Ein Hochspannungsschalter ist eine Art elektrischer Schalter, der in Stromversorgungssystemen zum Zwecke der Wartung oder Sicherheit verwendet wird, um einen Stromkreis vom Rest des Systems zu isolieren.Der Begriff "vertikal" bezieht sich auf die Ausrichtung des Isolators., die senkrecht auf eine Trägerkonstruktion montiert ist.

Hochspannungselektrische Isolatoren werden üblicherweise in Hochspannungsübertragungs- und Verteilernetzwerken verwendet, um Teile des Netzes für Wartungs- oder Reparaturarbeiten zu isolieren.Sie sind für hohe Spannungen und Ströme ausgelegt und werden oft an Außenstellen installiert.

Hochspannungselektrische Isolatoren bestehen in der Regel aus einem Satz von stationären und beweglichen Kontakten, die durch eine Luftlücke getrennt sind.die Kontaktlinsen sind miteinander in KontaktWenn der Isolator geöffnet wird, werden die Kontakte getrennt.Unterbrechung des Stromflusses durch die Schaltung und Isolierung vom Rest des Systems.

Hochspannungselektrische Isolatoren sind ein wichtiger Bestandteil der Sicherheit und Zuverlässigkeit des Stromsystems und sind für den Betrieb unter verschiedenen Umweltbedingungen ausgelegt.Sie unterliegen häufig strengen Prüfungs- und Zertifizierungsanforderungen, um sicherzustellen, dass sie den Industriestandards für Leistung und Sicherheit entsprechen.

Anwendung:

1.Schaltkreislaufisolation: Hochspannungs-elektrische Isolatoren werden hauptsächlich zur Isolierung von Abschnitten eines Stromnetzes für Wartungs- oder Reparaturarbeiten verwendet.Dies ermöglicht es den Arbeitnehmern, sicher auf dem isolierten Stromkreis zu arbeiten, ohne dass ein Stromschlag oder andere elektrische Gefahren entstehen.

2.Sicherheit: Hochspannungs-elektrische Isolatoren werden auch als Sicherheitsvorrichtung zum Schutz von Arbeitnehmern und der Öffentlichkeit vor elektrischen Gefahren verwendet.Hochspannungs-elektrische Isolatoren verhindern den versehentlichen Kontakt mit leistungsfähigen Systemteilen und verringern das Risiko von elektrischen Unfällen.

3Fehlersicherung: Hochspannungs-elektrische Isolatoren können auch zum Schutz des Stromsystems vor Fehlern wie Kurzschlüssen und Überlastungen eingesetzt werden.Hochspannungs-elektrische Isolatoren verhindern, dass sich der Fehler auf andere Teile des Systems ausbreitet und weitere Schäden verursacht..

4.Schalter: Hochspannungs-elektrische Isolatoren können als Schaltvorrichtung verwendet werden, um den Stromfluss in einem System zu steuern.Der Stromfluss kann nach Bedarf an verschiedene Teile des Systems geleitet werden..

5.Prüfung: Hochspannungs-elektrische Isolatoren können auch für Prüfzwecke verwendet werden, z. B. zur Messung der Spannung oder des Stroms in einem Stromkreis oder zur Prüfung der Leistung anderer Komponenten des Systems.

Eigenschaft:

1.Hochspannung: Hochspannungs-Isolatorschalter sind so konzipiert, dass sie hohen Spannungsniveaus standhalten, die typischerweise zwischen mehreren Tausend Volt und mehreren hunderttausend Volt liegen.

2Robuste Konstruktion: Hochspannungs-Isolatorschalter sind typischerweise aus Materialien hergestellt, die sehr widerstandsfähig gegen elektrischen Bogen, Korrosion und andere Schäden sind, wie Porzellan oder Polymer.

3.Bogenschleudern: Viele Hochspannungsschalter sind mit Bogenschleudern ausgelegt, die dazu beitragen, die durch elektrischen Bogen erzeugte Wärme zu zerstreuen und Schäden am Schalter zu verhindern.

4.Erdschalter: Einige Hochspannungsschalter sind mit einem Erdschalter ausgestattet, der durch Erdung des isolierten Abschnitts der Schaltung ein zusätzliches Sicherheitsniveau bietet.

5.Verriegelungsmechanismus: Um zu verhindern, dass der Schalter während der Wartung versehentlich geschlossen wird,viele Hochspannungsschalter sind mit einem Verriegelungsmechanismus ausgestattet, der verhindert, dass der Schalter geschlossen wird, bis alle Sicherheitsverfahren eingehalten wurden.

6. Sichtanzeige: Hochspannungsschalter können auch Sichtanzeige wie Lichter oder Flaggen enthalten,die einen klaren Hinweis darauf geben, ob sich der Schalter in der offenen oder geschlossenen Position befindet.

Aufbau:

1.Porzellan Isolatorkörper: Der Isolatorkörper ist der Hauptbestandteil des Isolators und ist in der Regel aus hochfester Porzellan.Es ist so konzipiert, dass es eine elektrische Isolierung zwischen dem Leiter und der Tragstruktur bietet., und wird in die gewünschte Form und Größe geformt.

2.Metallende Armaturen: Die Metallende Armaturen befinden sich am Isolatorkörper und stellen ein Mittel zur Verbindung des Isolators mit dem Leiter und der Tragstruktur dar.Sie sind in der Regel aus verzinktem Stahl oder einem anderen korrosionsbeständigen Material hergestellt, und können für eine einfache Montage mit speziellen Merkmalen wie Spalten oder Kugel-Steckverbindungen ausgelegt sein.

3Versiegelungsmittel: Eine Versiegelungsmittel wird verwendet, um die Verbindung zwischen dem Isolatorkörper und den Metallendverbindungen zu versiegeln und zu verhindern, dass Feuchtigkeit und Verunreinigungen ins Innere des Isolators gelangen.

4.Hardware: Hardware wie Schrauben, Muttern und Wäscher werden verwendet, um die Metallendverbindungen an den Isolatorkörper und die Trägerstruktur zu befestigen.

Fittingkappen: Fittingkappen werden verwendet, um die Metallendverbindungen vor Korrosion und Beschädigung zu schützen, und können aus Kunststoff oder anderen Materialien bestehen.

5.Zusätzliche Eigenschaften: Abhängig von der spezifischen Anwendung können Porzellan-Hochspannungs-elektrische Isolatoren mit zusätzlichen Eigenschaften wie Isolierbarrieren, Bogen-Sprungschlägen,und Erdschalter, um ihre Leistung und Sicherheit zu verbessern.

Zustand:

1.Die Höchsthöhe in dem angegebenen Gebiet darf 1000 m über dem Meeresspiegel nicht überschreiten. Diese Höhenbeschränkung ist für die Installation und den Betrieb der Ausrüstung relevant.

2Die Umgebungstemperatur hat bestimmte Grenzen. Die Höchsttemperatur darf +40°C nicht überschreiten, und die Mindesttemperatur kann je nach Gebiet variieren.Die Mindesttemperatur darf nicht unter -30°C fallen., während in Paramos-Gebieten die Temperaturen nicht unter -40°C fallen sollten.

3Der Winddruck darf 700 Pascal (Pa) nicht überschreiten, was einer Windgeschwindigkeit von etwa 34 Metern pro Sekunde entspricht.Dieser Grenzwert stellt sicher, dass die Ausrüstung der Windkraft standhält, ohne dass ihre Funktionalität oder strukturelle Integrität beeinträchtigt wird.

4Die Erdbebenintensität darf 8°C nicht überschreiten. Dies bezieht sich auf die maximale Intensität der seismischen Aktivität, der das Gerät ohne Beschädigung standhalten kann.Die spezifische Skala zur Messung der Erdbebenintensität kann von der Region oder dem Land abhängen.

5.Die Arbeitsumgebung sollte frei von häufigen starken Schwingungen sein.Diese Anforderung stellt sicher, dass die Ausrüstung unter normalen Betriebsbedingungen stabil und betriebsfähig bleibt.Übermäßige Schwingungen können die Leistung und Lebensdauer des Isolators beeinträchtigen.

6Die Isolatoren des gewöhnlichen Typs sollten an Orten installiert werden, an denen Gas, Rauch, chemische Ablagerungen, Salzsprühnebel, Staub und andere explosive oder ätzende Stoffe nicht vorhanden sind.Diese Materialien können sich nachteilig auf die Isolier- und Leitfähigkeit des Isolators auswirken., was seine Leistung und Sicherheit beeinträchtigen könnte.

7.Verunreinigungssichere Isolatoren sind für den Einsatz in Gebieten mit starker Kontamination konzipiert.Es sollte keine explosionsfähigen Stoffe oder Materialien vorhanden sein, die Feuer verursachen können.Diese Anforderung stellt sicher, dass der Isolator trotz der schwierigen Umweltbedingungen sicher und funktionsfähig bleibt.

Technische Parameter:
