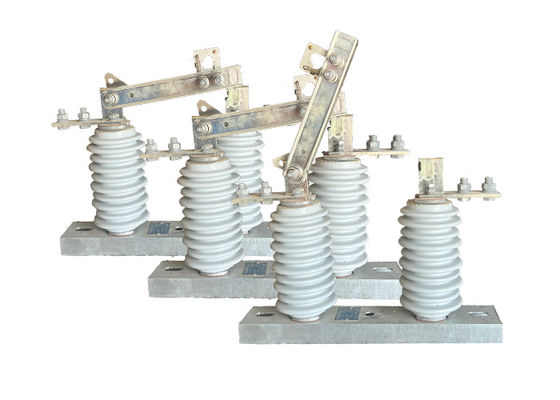

GW9-Serie Automatischer Haken-Abschalter 630A Überlastfunktion Industrie-Hochspannungs-Elektroisolator

GW9-Serie Automatischer Haken-Abschalter 630A Überlastfunktion Industrie-Hochspannungs-Elektroisolator

Beschreibung des Produkts:

Ein Hochspannungsschalter ist eine Art elektrischer Schalter, der in Stromversorgungssystemen zum Zwecke der Wartung oder Sicherheit verwendet wird, um einen Stromkreis vom Rest des Systems zu isolieren.Der Begriff "vertikal" bezieht sich auf die Ausrichtung des Isolators., die senkrecht auf eine Trägerkonstruktion montiert ist.

Hochspannungselektrische Isolatoren werden üblicherweise in Hochspannungsübertragungs- und Verteilernetzwerken verwendet, um Teile des Netzes für Wartungs- oder Reparaturarbeiten zu isolieren.Sie sind für hohe Spannungen und Ströme ausgelegt und werden oft an Außenstellen installiert.

Hochspannungselektrische Isolatoren bestehen in der Regel aus einem Satz von stationären und beweglichen Kontakten, die durch eine Luftlücke getrennt sind.die Kontaktlinsen sind miteinander in KontaktWenn der Isolator geöffnet wird, werden die Kontakte getrennt.Unterbrechung des Stromflusses durch die Schaltung und Isolierung vom Rest des Systems.

Hochspannungselektrische Isolatoren sind ein wichtiger Bestandteil der Sicherheit und Zuverlässigkeit des Stromsystems und sind für den Betrieb unter verschiedenen Umweltbedingungen ausgelegt.Sie unterliegen häufig strengen Prüfungs- und Zertifizierungsanforderungen, um sicherzustellen, dass sie den Industriestandards für Leistung und Sicherheit entsprechen.

Eigenschaft:

1.Hochspannung: Hochspannungs-Isolatorschalter sind so konzipiert, dass sie hohen Spannungsniveaus standhalten, die typischerweise zwischen mehreren Tausend Volt und mehreren hunderttausend Volt liegen.

2Robuste Konstruktion: Hochspannungs-Isolatorschalter sind typischerweise aus Materialien hergestellt, die sehr widerstandsfähig gegen elektrischen Bogen, Korrosion und andere Schäden sind, wie Porzellan oder Polymer.

3.Bogenschleudern: Viele Hochspannungsschalter sind mit Bogenschleudern ausgelegt, die dazu beitragen, die durch elektrischen Bogen erzeugte Wärme zu zerstreuen und Schäden am Schalter zu verhindern.

4.Erdschalter: Einige Hochspannungsschalter sind mit einem Erdschalter ausgestattet, der durch Erdung des isolierten Abschnitts der Schaltung ein zusätzliches Sicherheitsniveau bietet.

5.Verriegelungsmechanismus: Um zu verhindern, dass der Schalter während der Wartung versehentlich geschlossen wird,viele Hochspannungsschalter sind mit einem Verriegelungsmechanismus ausgestattet, der verhindert, dass der Schalter geschlossen wird, bis alle Sicherheitsverfahren eingehalten wurden.

6. Sichtanzeige: Hochspannungsschalter können auch Sichtanzeige wie Lichter oder Flaggen enthalten,die einen klaren Hinweis darauf geben, ob sich der Schalter in der offenen oder geschlossenen Position befindet.

Anwendung:

1.Wartung und Reparatur: Der Trennschalter dient zur Isolierung eines Stromleitungsbereichs zu Wartungs- oder Reparaturzwecken.Dies ermöglicht es dem Wartungspersonal, sicher zu arbeiten, ohne dass ein Stromschlag eintritt..

2.Lastverlust: Im Falle einer Stromüberlastung kann der Trennschalter verwendet werden, um die Last zu entlasten und Schäden an der Stromleitung oder der Ausrüstung zu verhindern.

3Fehlerisolation: Der Trennschalter kann verwendet werden, um einen Abschnitt der Stromleitung im Falle eines Fehlers wie Kurzschluss oder Erdungsfehler zu isolieren.Dies verhindert, dass sich der Fehler auf andere Teile des Netzes ausbreitet und weitere Schäden verursacht..

4.Schaltvorgänge: Der Trennschalter wird für Schaltvorgänge wie das Anschließen oder Trennen von Stromquellen oder die Umleitung von Strom in verschiedene Teile des Netzes verwendet.

5.Schutz: Der Trennschalter wird häufig in Verbindung mit anderen Schutzvorrichtungen, wie z. B. Leistungsschaltern und Sicherungen, verwendet, um die Stromleitung und die Ausrüstung vor Schäden zu schützen.

6.Erneuerbare Energien: Mit zunehmender Nutzung erneuerbarer Energiequellen wie Wind und Sonne werden Trennschalter verwendet, um diese Quellen vom Stromnetz zu verbinden und zu trennen.

Betrieb:

1.Visuelle Anzeigen: Hochspannungs-Abschlüsse können visuelle Anzeigen, wie Positionsanzeigen oder Zustandslichter, aufweisen, um den Zustand des Schalters (offen oder geschlossen) deutlich zu erkennen.Diese Anzeigen helfen dem Bediener, die Position des Schalters schnell zu ermitteln und zu vermeiden, dass er versehentlich mit einem angeschalteten Stromkreis berührt wird.
2.Verriegelungsmechanismen: Einige Hochspannungsabschalter sind mit Verriegelungsmechanismen ausgestattet, die verhindern, dass der Schalter unter bestimmten Bedingungen geöffnet oder geschlossen wird.Ein Schalter kann eine mechanische oder elektrische Verriegelung aufweisen, die erfordert, dass der Stromkreis abgeschaltet wird, bevor der Schalter betrieben werden kann., um die Sicherheit zu erhöhen.
3.Fernbetrieb: Hochspannungsabschalter können mit Hilfe von Steuerungssystemen oder Geräten aus der Ferne betrieben werden.,Verringerung des Risikos elektrischer Gefahren und Verbesserung der Betriebseffizienz.
4.Umweltverträglichkeit: Hochspannungsabschalter sind oft so konzipiert, dass sie harten Umweltbedingungen wie extremen Temperaturen, Feuchtigkeit und korrosiver Umgebung standhalten.Sie können robuste Gehäuse haben, Dichtungsmittel und Beschichtungen, um einen zuverlässigen Betrieb und eine lange Lebensdauer in schwierigen Umgebungen zu gewährleisten.
5Fehlererkennung und -anzeige: Erweiterte Hochspannungsschalter können Fehlererkennungs- und -anzeigungsmechanismen enthalten.wie Überstrom oder Kurzschluss, und visuelle oder akustische Alarme bereitstellen, um die Bediener auf mögliche Probleme aufmerksam zu machen, um so rasche Maßnahmen zu ergreifen und Schäden zu minimieren.

Zustand:

1.Die Höchsthöhe für die Installation darf 1000 m nicht überschreiten.

2Die Umgebungstemperatur sollte +40°C nicht überschreiten und in allgemeinen Gebieten nicht unter -30°C fallen. In Paramos-Gebieten sollte sie nicht unter -40°C fallen.

3Der Winddruck darf 700 Pa nicht überschreiten, was einer Windgeschwindigkeit von 34 m/s entspricht.

4Der Isolator sollte Erdbeben von bis zu 8 Grad Intensität aushalten können.

5.Der Isolator sollte an einem Ort installiert werden, an dem keine häufigen heftigen Vibrationen auftreten.

6.Bei Isolatoren des gewöhnlichen Typs sollten sie vor Gas, Rauch, chemischen Ablagerungen, Salznebeln, Staub,und andere explosionsfähige und ätzende Materialien, die die Isolier- und Leitfähigkeit des Isolators ernsthaft beeinträchtigen können.

7Verschmutzungssichere Isolatoren eignen sich für den Einsatz in stark verschmutzten Leitungsbereichen, sollten jedoch nicht in Bereichen mit explosionsfähigen oder brennfähigen Stoffen installiert werden.

Technische Parameter:
