Beschreibung des Produkts:

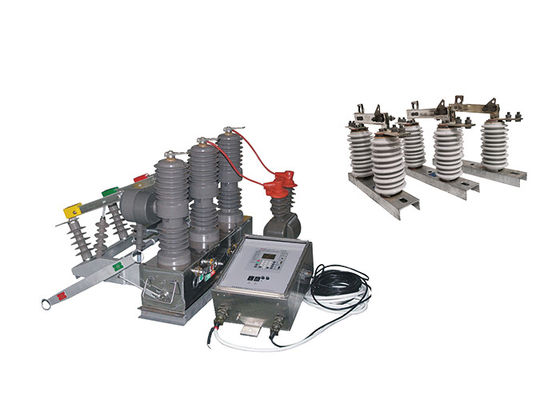

ZW32-12(F) Hochspannungspolmontierter Leistungsschalter ist eine Außenverteilgeräte mit einer Nennspannung von 12 kV und einer dreiphasigen Wechselstromfrequenz von 50 Hz.Es wird hauptsächlich zum Brechen und Schließen des Laststroms verwendet, Überlaststrom und Kurzschlussstrom in elektronischen Systemen.sowie für den häufigen Betrieb in ländlichen StromnetzenEs kann auch als Sektionsschalter für den Stromnetzbetrieb verwendet werden.Der ZW32-12 automatische Rückschließer elektrischer Abschnittsschließer kann nahtlos in den Stromnetzbetrieb integriert werdenEs ermöglicht die Fernüberwachung, Steuerung und Automatisierung des Verteilnetzes, optimiert die Leistung des Systems und erleichtert ein effizientes Energiemanagement.

Der GW9-10 bediente Haken ist eine Art elektrischer Schalter, der zur Isolierung eines Abschnitts einer Oberleitungsleitung zur Wartung oder Reparatur verwendet wird.Es wird typischerweise in Hochspannungssystemen verwendet, wie z. B. die von Energieversorgern zur Übertragung von Strom über große Entfernungen genutzt werden.

Der Hakenstrick ist an einer Oberkonstruktion wie einem Übertragungsturm oder einer Stange montiert und ist so konzipiert, dass er den rauen Umweltbedingungen von Außenstromsystemen standhält.Es verfügt über eine vertikale, oder Auf- und Abbewegung zur Ein- oder Ausschaltung der Schalterkontakte, die typischerweise aus Kupfer oder anderen leitfähigen Materialien bestehen.

Der Haken ist so konstruiert, dass er einen sichtbaren Bruch in der Übertragungsleitung ermöglicht, so dass das Wartungspersonal ohne Risiko von Stromschlägen oder Beschädigungen der Ausrüstung sicher an der Leitung arbeiten kann.Es wird häufig in Verbindung mit anderen Sicherheitsvorrichtungen verwendet, wie Erdungsschalter und Überspannungshalter, um das elektrische System und die daran arbeitenden Personen zu schützen.

Einführung der Steuerung:

Der Controller unterstützt die Kommunikation über eine 485/232-Schnittstelle, die eine Fernüberwachung und Steuerung ermöglicht.

Wenn ein schwerer Schalter erkannt wird, beschleunigt das Gerät im Falle eines dauerhaften Fehlers automatisch den Auslösungsprozess.

Fernbedienung/Handschließung: Der Benutzer hat die Möglichkeit, die Schaltung aus der Ferne oder manuell zu schließen und wieder zu schließen.wenn der Benutzer vergisst, den Erdungsschalter zu entfernen, wenn er die Stromversorgung nach der Reparatur einer Leitung wiederherstellt, kann das Gerät den Ausfallvorgang beschleunigen, um die Sicherheit zu gewährleisten.

Diese Funktion ermöglicht eine Flexibilität bei der Bestimmung der entsprechenden Verzögerung, bevor der Schaltkreis nach einem Fehler wieder geschlossen wird.

Der Sprungschließkreislauf des Steuergeräts enthält eine Fehlfunktion und eine Sprungschließfunktion, um ein unbeabsichtigtes Schließen des Kreises zu verhindern.

Die Steuerung kann auf der Grundlage von Nullsequenzstrom zwischen In-Zone- und Out-of-Zone-Fehlern unterscheiden.Diese Fähigkeit hilft bei der Identifizierung von Fehlern und ermöglicht eine gezielte Fehlerbehebung und Wartung.

Verhinderung von Fehlfunktionen: Der Fernbedienungsschalter ist so konzipiert, dass Fehlfunktionen vermieden werden.so das Risiko unbeabsichtigter Handlungen verringert.

Anwendung:

1.Stromverteilsysteme: Der Schaltkreis kann in Stromverteilnetzen eingesetzt werden, einschließlich Umspannwerken, Schaltanlagen und Verteilpanels.Seine intelligenten Steuerungsfunktionen bieten eine verbesserte Überwachungs- und Schutzfähigkeit., die einen effizienten und zuverlässigen Betrieb des Verteilnetzes ermöglichen.

2.Industrielle Anlagen: Der Leistungsschalter eignet sich zum Schutz von elektrischen Geräten und Maschinen in Industrieanlagen.und Prozessautomationssysteme, um die Sicherheit und den ununterbrochenen Betrieb kritischer Industrieprozesse zu gewährleisten.

3.Erneuerbare Energiesysteme: Der Schaltkreislauf ist für den Einsatz in erneuerbaren Energiesystemen wie Solarkraftwerken und Windparks geeignet.Sicherstellung des Schutzes sensibler Anlagen für erneuerbare Energien und Verhinderung von Schäden durch Überlastungen oder Störungen.

4.Rechenzentren: Rechenzentren erfordern einen sehr zuverlässigen und reaktionsschnellen Schaltkreislaufschutz, um die kritische IT-Infrastruktur zu schützen.Der intelligente permanente magnetische Schaltkreislaufschalter kann in Rechenzentrums-Stromverteilungseinheiten (PDUs) und elektrischen Platten verwendet werden, bietet eine fortschrittliche Überwachung, schnelle Fehlererkennung und ein optimiertes Energiemanagement.

5.Ladestationen für Elektrofahrzeuge: Mit dem zunehmenden Einsatz von Elektrofahrzeugen (EVs) kann der intelligente permanente magnetische Schaltkreisbrecher in Ladestationen für Elektrofahrzeuge verwendet werden.Es bietet einen schnellen und genauen Schutz vor Überstrom und Kurzschluss, um sichere und zuverlässige Ladevorgänge zu gewährleisten.

6.Energieverwaltungssysteme: Die intelligenten Steuerungsmerkmale des Leistungsschalters machen ihn mit Energiemanagementsystemen kompatibel.Es kann in intelligente Heim- oder Gebäudeautomationssysteme integriert werden, um den Energieverbrauch zu optimieren, die elektrischen Parameter überwachen und Lastentlastungs- oder Bedarfsreaktionsfunktionen aktivieren.

Eigenschaft:

1.Hochspannungs-Vakuum-Schaltkreislaufschalter: Er verwendet Vakuum-Bogenlöschtechnologie und verfügt über eine gute Bruchleistung und eine starke Bogenlöschfähigkeit.Überlastströme, und Kurzschlüsse.

2Außenbau: Es eignet sich für Außenräume und weist eine gute Wetterbeständigkeit und Schutzleistung auf, so dass es unter verschiedenen rauen Wetterbedingungen normal funktionieren kann.

3.Nennspannung und Frequenz: Geeignet für Verteilsysteme mit einer Nennspannung von 12 kV und einer dreiphasigen Wechselstromfrequenz von 50 Hz, die den entsprechenden Leistungsanforderungen entsprechen.

4.Schutz- und Steuerungsfunktion: Es wird hauptsächlich für den Lastschutz und die Steuerung in Umspannwerken und Verteilern von Industrie- und Bergbauunternehmen verwendet.Es kann den sicheren Betrieb von Energieanlagen und -systemen wirksam schützen.

5.Anwendungen im ländlichen Stromnetz: Aufgrund des häufigen Betriebs in ländlichen StromnetzenDieser Schaltkreis ist weit verbreitet und kann als Sektionsschalter und zur Automatisierung des Verteilnetzes in ländlichen Stromnetzen verwendet werden.

Zustand:

1.Höhe von höchstens 2000 m;

2.Umgebungstemperatur: -45 ° C ~ + 40 ° C. Tagestemperaturunterschied: 25 ° C;

3.Windgeschwindigkeit nicht mehr als 35 m / s

4Keine brennbaren, explosionsgefährlichen chemischen Korrosion und heftige Vibrationen.

Technischer Parameter:

ZW32-12

GW9-10
