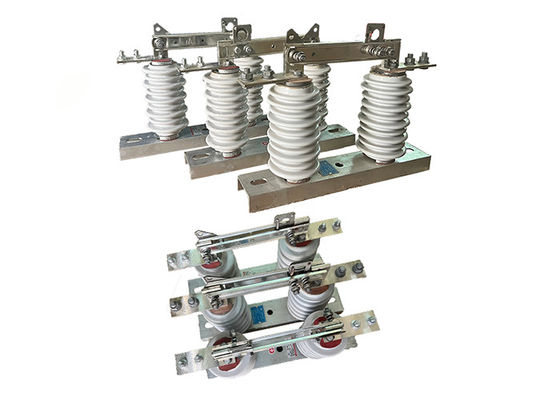

1250A Hochspannungsschalter 36kV Keramik/Stahl für Unterstationengruppen-Abschlüsse
Beschreibung des Produkts:
Ein Hochspannungs-elektrischer Isolator ist ein elektrischer Schalter, der zum Zwecke der Wartung oder Reparatur einen Abschnitt eines elektrischen Netzes oder Systems vom Rest des Systems isolieren soll.Es wird typischerweise in Hochspannungs-Stromübertragungs- und -verteilsystemen verwendet.
Der Schalter ist so konstruiert, dass er sich unter normalen oder abnormalen Bedingungen wie einem Fehler oder einem Überstrom öffnet und schließt.es trennt den Abschnitt des Systems physisch vom Rest des Netzes, wodurch der Stromfluss in diesen Abschnitt verhindert wird.
Hochspannungsschalter sind in der Regel für Spannungen zwischen 600 Volt und 765.000 Volt ausgelegt und können manuell oder automatisch betrieben werden.Sie werden in der Regel in Umspannwerken oder an Strompfosten installiert, und sie sind ein wichtiger Bestandteil der Stromnetzinfrastruktur.
Eigenschaft:
1.Hochspannung: Hochspannungs-Isolatorschalter sind so konzipiert, dass sie hohen Spannungsniveaus standhalten, die typischerweise zwischen mehreren Tausend Volt und mehreren hunderttausend Volt liegen.
2Robuste Konstruktion: Hochspannungs-Isolatorschalter sind typischerweise aus Materialien hergestellt, die sehr widerstandsfähig gegen elektrischen Bogen, Korrosion und andere Schäden sind, wie Porzellan oder Polymer.
3.Bogenschleudern: Viele Hochspannungsschalter sind mit Bogenschleudern ausgelegt, die dazu beitragen, die durch elektrischen Bogen erzeugte Wärme zu zerstreuen und Schäden am Schalter zu verhindern.
4.Erdschalter: Einige Hochspannungsschalter sind mit einem Erdschalter ausgestattet, der durch Erdung des isolierten Abschnitts der Schaltung ein zusätzliches Sicherheitsniveau bietet.
5.Verriegelungsmechanismus: Um zu verhindern, dass der Schalter während der Wartung versehentlich geschlossen wird,viele Hochspannungsschalter sind mit einem Verriegelungsmechanismus ausgestattet, der verhindert, dass der Schalter geschlossen wird, bis alle Sicherheitsverfahren eingehalten wurden.
6. Sichtanzeige: Hochspannungsschalter können auch Sichtanzeige wie Lichter oder Flaggen enthalten,die einen klaren Hinweis darauf geben, ob sich der Schalter in der offenen oder geschlossenen Position befindet.
Anwendung:
Hochspannungsschalter sind wesentliche Komponenten in Stromübertragungs- und -verteilernetzwerken.Da sie die Isolierung bestimmter Netzabschnitte für Wartungs- oder Reparaturarbeiten ermöglichenSie können auch verwendet werden, um Abschnitte des Netzes im Falle eines Fehlers oder eines anderen abnormalen Zustands zu isolieren.
Diese Schalter sind so konzipiert, dass sie hohe Spannungen und Ströme bewältigen und sind in der Regel aus langlebigen und robusten Materialien wie Edelstahl, Aluminium oder Kupfer gefertigt.Sie sind so konzipiert, dass sie sich in rauen Umgebungsbedingungen halten, wie extreme Temperaturen, starker Wind und starker Regen.
Es gibt verschiedene Arten von Hochspannungs-Abschlüssen, darunter Luftschalter, Ölschalter und gasisolierte Schalter.und sie arbeiten mit einem Satz von Kontakten, die sich physisch trennen, wenn der Schalter geöffnet wirdÖlgetränkte Schalter werden typischerweise in Hochspannungsanwendungen verwendet und mit Öl gefüllt, um beim Öffnen des Schalters einen Bogen zu verhindern.Gasisolierte Schalter verwenden Schwefelhexafluoridgas, um die Schalterkontakte zu isolieren, wodurch kleinere und kompaktere Schalterentwürfe möglich sind.
Hochspannungsschalter müssen von qualifiziertem und ordnungsgemäß ausgebildetem Personal bedient und gewartet werden.Einschließlich der Verwendung geeigneter persönlicher Schutzausrüstungen und der Einhaltung von Sperr-/Tag-Ausrüstungsverfahren, um zu vermeiden, dass die Ausrüstung versehentlich angetrieben wirdRegelmäßige Wartung und Prüfung von Hochspannungs-Abschlüsse ist ebenfalls wichtig, um sicherzustellen, dass sie ordnungsgemäß funktionieren und sicher zu bedienen sind.
Sicherheitsrisiken:
1Elektroschock: Hochspannungsschalter können einen potenziell tödlichen Elektroschock auslösen, wenn sie nicht ordnungsgemäß behandelt werden.Dies kann geschehen, wenn der Schalter vor dem Öffnen nicht ordnungsgemäß isoliert ist oder wenn ein Fehler in der Ausrüstung vorliegt.
2Bogenblitz: Wenn Hochspannungsabschalter geöffnet werden, kann ein Bogenblitz auftreten, der eine erhebliche Menge an Energie in Form von Wärme, Licht und Druck freisetzen kann.Schäden an den Augen, und andere Verletzungen.
Ausfall der Geräte: Hochspannungsschalter können ausfallen, wenn sie nicht ordnungsgemäß gewartet oder überlastet werden.
4Umweltgefahren: Hochspannungsschalter befinden sich häufig im Freien, wo sie extremen Wetterbedingungen wie starkem Wind, starkem Regen,und Blitze,Diese Bedingungen können zusätzliche Sicherheitsrisiken für das Personal schaffen, das die Ausrüstung bedient oder wartet.
Voraussetzungen:
1.Die Höchsthöhe für die Installation darf 1000 m nicht überschreiten.
2Die Umgebungstemperatur sollte +40°C nicht überschreiten und in allgemeinen Gebieten nicht unter -30°C fallen. In Paramos-Gebieten sollte sie nicht unter -40°C fallen.
3Der Winddruck darf 700 Pa nicht überschreiten, was einer Windgeschwindigkeit von 34 m/s entspricht.
4Der Isolator sollte Erdbeben von bis zu 8 Grad Intensität aushalten können.
5.Der Isolator sollte an einem Ort installiert werden, an dem keine häufigen heftigen Vibrationen auftreten.
6.Bei Isolatoren des gewöhnlichen Typs sollten sie vor Gas, Rauch, chemischen Ablagerungen, Salznebeln, Staub,und andere explosionsfähige und ätzende Materialien, die die Isolier- und Leitfähigkeit des Isolators ernsthaft beeinträchtigen können.
7Verschmutzungssichere Isolatoren eignen sich für den Einsatz in stark verschmutzten Leitungsbereichen, sollten jedoch nicht in Bereichen mit explosionsfähigen oder brennfähigen Stoffen installiert werden.
Technische Parameter:
| Seriennummer |
Parameter |
Einheit |
Daten |
| 1 |
Nennspannung |
KV |
12 |
| 2 |
Nennstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
Eine |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kurzzeitstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nennbelastung |
Blitzschlag widerstehen Spannung ((Peak) |
Polar-Erde
(Positiv und Negativ) |
KV |
75 |
Zwischenbruch
(Positiv und Negativ) |
85 |
Industriefrequenz-Widerstandsspannung
(1 min)
(Wirkungswert) |
Trocken-/Nassprüfung |
Polar-Erde |
42 ((Trocknen)
34 ((Feuchtigkeit) |
| Zwischenbruch |
48 ((Trocknen) |
| 48 ((Trocknen) |
48 ((Trocknen)
40 ((Feuchtigkeit) |
| 5 |
Widerstand des Hauptkreislaufs |
Schnittstellen |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische Lebensdauer |
Zeiten |
50 |
| 50 |
| 80 |
