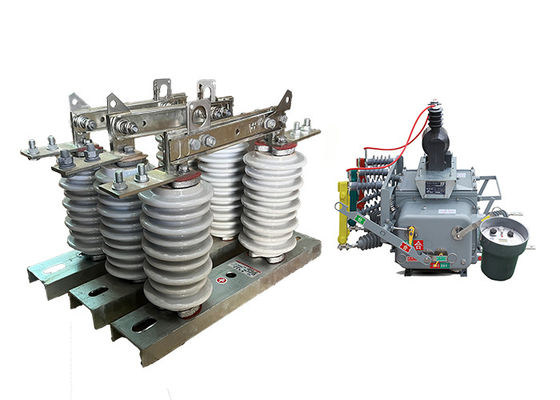

Keramik GW9-10 1250A Außen-Abschalter AC Stromhakenbetriebener Abschalter für das Verteilsystem

Keramik GW9-10 1250A Außen-Abschalter AC Stromhakenbetriebener Abschalter für das Verteilsystem

Beschreibung des Produkts:

GW9-10-Serie Outdoor Disconnector Switch ist eine Art von tragbaren Gerät, das zur Isolierung und Erdung von elektrischen Verteilungsleitungen für Wartungs-, Reparatur- oder Notfallzwecke verwendet wird.Es ist ein vielseitiges Werkzeug, das in einer Vielzahl von Anwendungen verwendet werden kann, einschließlich Luftverteilungsleitungen, Umspannwerke und Industrieanlagen.

Der Außeneinschlussschalter ist so ausgelegt, dass er von einer einzigen Person bedient werden kann, wodurch er einfach zu bedienen und zu manövrieren ist.mit einer Breite von mehr als 20 mm,, und ein Satz austauschbarer Anschlüsse, mit denen der Benutzer verschiedene Aufgaben wie das Öffnen und Schließen von Schaltern und Erdungsleitungen ausführen kann.

Der Außeneinschluss ist so ausgelegt, daß er eine sichtbare Unterbrechung des elektrischen Stromkreises bewirkt, was zum Schutz vor versehentlichem Kontakt mit angetriebenem Gerät beiträgt.Sie ist auch so konzipiert, daß sie schwierigen Umgebungsbedingungen standhält, wie starker Wind, Regen und Schnee, so dass es für den Einsatz in Außenräumen geeignet ist.

Anwendung:

1.Wartung und Reparatur: Der Trennschalter dient zur Isolierung eines Stromleitungsbereichs zu Wartungs- oder Reparaturzwecken.Dies ermöglicht es dem Wartungspersonal, sicher zu arbeiten, ohne dass ein Stromschlag eintritt..

2.Lastverlust: Im Falle einer Stromüberlastung kann der Trennschalter verwendet werden, um die Last zu entlasten und Schäden an der Stromleitung oder an der Ausrüstung zu verhindern.

3Fehlerisolation: Der Trennschalter kann verwendet werden, um einen Abschnitt der Stromleitung im Falle eines Fehlers wie Kurzschluss oder Erdungsfehler zu isolieren.Dies verhindert, dass sich der Fehler auf andere Teile des Netzes ausbreitet und weitere Schäden verursacht..

4.Schaltvorgänge: Der Trennschalter wird für Schaltvorgänge wie das Anschließen oder Trennen von Stromquellen oder die Umleitung von Strom in verschiedene Teile des Netzes verwendet.

5.Schutz: Der Trennschalter wird häufig in Verbindung mit anderen Schutzvorrichtungen, wie z. B. Leistungsschaltern und Sicherungen, verwendet, um die Stromleitung und die Ausrüstung vor Schäden zu schützen.

6.Erneuerbare Energien: Mit zunehmender Nutzung erneuerbarer Energiequellen wie Wind und Sonne werden Trennschalter verwendet, um diese Quellen mit dem Stromnetz zu verbinden und zu trennen.

Betrieb:

Der Schalter für den Außeneinschluss trennt den leitfähigen Teil mit Hilfe eines Isolators von der Basis, um einen normalen Arbeitsabstand zu gewährleisten und den leitfähigen Teil, den Isolator,mit einer Breite von mehr als 20 mm,. Wenn es sich in der offenen Position befindet, gibt es eine sichtbare Lücke und eine angemessene Trennungsdistanz, um der normalen Betriebsspannung standzuhalten.kann den normalen Arbeitsstrom und den Kurzschlussfehlerstrom zuverlässig übertragenAufgrund des vorhandenen speziellen Lichtbogenlöschgeräts kann es nur für Schaltkreise mit Spannung, aber ohne Last verwendet werden.Die Öffnungs- und Schließvorgänge werden mit einem Isolierhaken durchgeführt, um das runde Loch in der Verriegelung zu ziehen oder zu drücken, wodurch sich der dynamische Verriegelungshaken löst und sich mit dem statischen Verriegelungshaken verbindet.

Aufbau:

1.Porzellan Isolatorkörper: Der Isolatorkörper ist der Hauptbestandteil des Isolators und ist in der Regel aus hochfester Porzellan.Es ist so konzipiert, dass es eine elektrische Isolierung zwischen dem Leiter und der Tragstruktur bietet., und wird in die gewünschte Form und Größe geformt.

2.Metallende Armaturen: Die Metallende Armaturen befinden sich am Isolatorkörper und stellen ein Mittel zur Verbindung des Isolators mit dem Leiter und der Tragstruktur dar.Sie sind in der Regel aus verzinktem Stahl oder einem anderen korrosionsbeständigen Material hergestellt, und können für eine einfache Montage mit speziellen Merkmalen wie Spalten oder Kugel-Steckverbindungen ausgelegt sein.

3Versiegelungsmittel: Eine Versiegelungsmittel wird verwendet, um die Verbindung zwischen dem Isolatorkörper und den Metallendverbindungen zu versiegeln und zu verhindern, dass Feuchtigkeit und Verunreinigungen ins Innere des Isolators gelangen.

4.Hardware: Hardware wie Schrauben, Muttern und Wäscher werden verwendet, um die Metallendverbindungen an den Isolatorkörper und die Trägerstruktur zu befestigen.

Fittingkappen: Fittingkappen werden verwendet, um die Metallendverbindungen vor Korrosion und Beschädigung zu schützen, und können aus Kunststoff oder anderen Materialien bestehen.

5.Zusätzliche Eigenschaften: Abhängig von der spezifischen Anwendung können Porzellan-Hochspannungs-elektrische Isolatoren mit zusätzlichen Eigenschaften wie Isolationsbarrieren, Bogenschlägen,und Erdschalter, um ihre Leistung und Sicherheit zu verbessern.

Voraussetzungen:

Technische Parameter:
