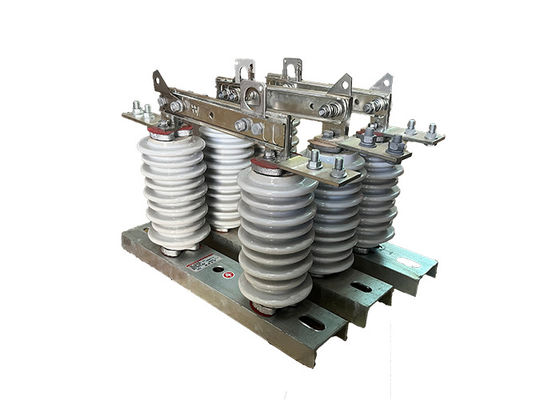

Porzellan-Hochspannungs-Elektroisolator 630A

Porzellan-Hochspannungs-Elektroisolator 630A

Beschreibung des Produkts:

Hochspannungs-elektrische Isolatoren werden typischerweise in Hochspannungs-Übertragungs- und Verteilersystemen verwendet, um Teile des Netzes für Wartungs- oder Reparaturarbeiten zu isolieren.Sie dienen auch als Sicherheitsvorrichtung zum Schutz der Arbeitnehmer vor elektrischen Gefahren, wie zum Beispiel zufälliger Kontakt mit aktiven Systemteilen.

Sie sind für hohe Spannungen und Ströme konzipiert und werden oft an Außenstellen installiert, wo sie harten Umgebungsbedingungen wie extremen Temperaturen, Wind,Sie sind daher so konstruiert, dass sie diesen Bedingungen standhalten und oft aus langlebigen Materialien wie Stahl oder Aluminium bestehen.

Hochspannungs-elektrische Isolatoren gibt es je nach Anwendung und Anforderungen in verschiedenen Arten und Konfigurationen.Einige elektrische Isolatoren sind für den Innenbereich bestimmt.Einige sind manuell betrieben, andere sind automatisiert und können ferngesteuert werden.

Zusätzlich zu ihrer primären Funktion der Isolierung von Schaltkreisen weisen elektrische Isolatoren auch andere wichtige Merkmale auf, z. B. eine visuelle Anzeige ihres Zustands (offene oder geschlossene),und sicherzustellen, dass der Stromkreis nicht angetrieben wird, wenn der Isolator geöffnet ist.

Eigenschaft:

1.Hochspannung: Hochspannungs-Isolatorschalter sind so konzipiert, dass sie hohen Spannungsniveaus standhalten, die typischerweise zwischen mehreren Tausend Volt und mehreren hunderttausend Volt liegen.

2Robuste Konstruktion: Hochspannungs-Isolatorschalter sind typischerweise aus Materialien hergestellt, die sehr widerstandsfähig gegen elektrischen Bogen, Korrosion und andere Schäden sind, wie Porzellan oder Polymer.

3.Bogenschleudern: Viele Hochspannungsschalter sind mit Bogenschleudern ausgelegt, die dazu beitragen, die durch elektrischen Bogen erzeugte Wärme zu zerstreuen und Schäden am Schalter zu verhindern.

4.Erdschalter: Einige Hochspannungsschalter sind mit einem Erdschalter ausgestattet, der durch Erdung des isolierten Abschnitts der Schaltung ein zusätzliches Sicherheitsniveau bietet.

5.Verriegelungsmechanismus: Um zu verhindern, dass der Schalter während der Wartung versehentlich geschlossen wird,viele Hochspannungsschalter sind mit einem Verriegelungsmechanismus ausgestattet, der verhindert, dass der Schalter geschlossen wird, bis alle Sicherheitsverfahren eingehalten wurden.

6. Sichtanzeige: Hochspannungsschalter können auch Sichtanzeige wie Lichter oder Flaggen enthalten,die einen klaren Hinweis darauf geben, ob sich der Schalter in der offenen oder geschlossenen Position befindet.

Betrieb:

1Schließung des Schalters: Wenn der Schalter geschlossen ist, kommen die beiden leitfähigen Teile des Stromkreises miteinander in Berührung, so dass elektrischer Strom durch den Stromkreis fließt.

2Öffnung des Schalters: Bei Öffnung des Schalters entsteht eine Luftlücke zwischen den beiden leitfähigen Teilen der Schaltung, die den Abschnitt effektiv vom Rest des Systems isoliert.Dies geschieht in der Regel, um Wartung zu ermöglichen, Reparatur- oder Prüfarbeiten sicher durchgeführt werden.

3- Erdung des Stromkreises: Bevor auf dem isolierten Abschnitt des Stromkreises Arbeiten durchgeführt werden können, ist es wichtig, den Stromkreis zu erden, um zu verhindern, daß sich eine elektrische Ladung ansammelt.Dies geschieht typischerweise mit einem Erdschalter oder Erdungselektrode.

Sicherheitstipps:

1.Verwenden Sie immer geeignete persönliche Schutzausrüstung (PPE), wie Handschuhe, Schutzbrillen und flammfeste Kleidung.

Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist und der Schalter ordnungsgemäß geerdet ist, bevor Sie mit dem Schalter arbeiten.

2.Befolgen Sie die Anweisungen des Herstellers für den Betrieb des Schalters und versuchen Sie nicht, Sicherheitsvorrichtungen zu umgehen oder den Schalter für andere Zwecke als die vorgesehene Verwendung zu verwenden.

3.Wenn Sie an dem Schalter arbeiten, verwenden Sie isolierte Werkzeuge und Geräte, um Stromschläge zu vermeiden.

4.Vermeiden Sie, leitfähige Teile des Schalters zu berühren, und halten Sie einen sicheren Abstand zum Schalter, wenn er in Betrieb ist.

5Versuchen Sie niemals, den Schalter selbst zu reparieren oder zu ändern, es sei denn, Sie sind ein qualifizierter und ausgebildeter Fachmann.

6.Halten Sie den Bereich um den Schalter sauber und frei von Schmutz, der den Betrieb beeinträchtigen kann.

7.Den Schalter regelmäßig auf Anzeichen von Verschleiß oder Beschädigung überprüfen und alle beschädigten oder abgenutzten Teile so schnell wie möglich austauschen.

8.Nur befugtes Personal sollte die Bedienung oder Wartung des Schalters durchführen dürfen.

9.Im Notfall folgen Sie den geltenden Notfallverfahren und schalten Sie den Schalter sofort ab.

Zustand:

1.Die Höchsthöhe für die Installation darf 1000 m nicht überschreiten.

2Die Umgebungstemperatur sollte +40°C nicht überschreiten und in allgemeinen Gebieten nicht unter -30°C fallen. In Paramos-Gebieten sollte sie nicht unter -40°C fallen.

3Der Winddruck darf 700 Pa nicht überschreiten, was einer Windgeschwindigkeit von 34 m/s entspricht.

4Der Isolator sollte Erdbeben von bis zu 8 Grad Intensität aushalten können.

5.Der Isolator sollte an einem Ort installiert werden, an dem keine häufigen heftigen Vibrationen auftreten.

6.Bei Isolatoren des gewöhnlichen Typs sollten sie vor Gas, Rauch, chemischen Ablagerungen, Salznebeln, Staub,und andere explosionsfähige und ätzende Materialien, die die Isolier- und Leitfähigkeit des Isolators ernsthaft beeinträchtigen können.

7Verschmutzungssichere Isolatoren eignen sich für den Einsatz in stark verschmutzten Leitungsbereichen, sollten jedoch nicht in Bereichen mit explosionsfähigen oder brennfähigen Stoffen installiert werden.

Technische Parameter:
