Sicherer Betrieb Außen-Abschalter zur Steuerung oder zum Schutz bei Hochspannungsstromübertragung

Sicherer Betrieb Außen-Abschalter zur Steuerung oder zum Schutz bei Hochspannungsstromübertragung

Beschreibung des Produkts:

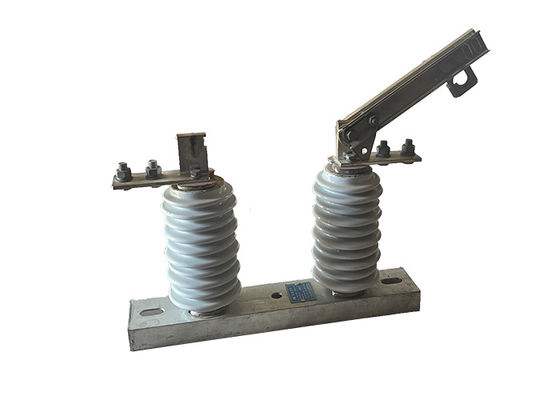

Der Outdoor-Abschalter ist eine Art tragbares Gerät, das zur Isolierung und Erdung elektrischer Verteilungsleitungen für Wartungs-, Reparatur- oder Notfallzwecke verwendet wird.Es ist ein vielseitiges Werkzeug, das in einer Vielzahl von Anwendungen verwendet werden kann, einschließlich Luftverteilungsleitungen, Umspannwerke und Industrieanlagen.

Die o ist für die Bedienung durch eine einzelne Person ausgelegt, wodurch sie einfach zu bedienen und zu manövrieren ist.mit einer Breite von mehr als 20 mm,, die es dem Anwender ermöglichen, verschiedene Aufgaben wie das Öffnen oder Schließen von Schaltern und Erdungsleitungen auszuführen.

Der Isolatorschalter ist so ausgelegt, daß er einen sichtbaren Bruch im elektrischen Stromkreis erzeugt, der zum Schutz vor versehentlichem Kontakt mit angetriebenem Gerät beiträgt.Sie ist auch so konzipiert, daß sie schwierigen Umgebungsbedingungen standhält, wie starker Wind, Regen und Schnee, so dass es für den Einsatz in Außenräumen geeignet ist.

Aufbau:

Dieses Erzeugnis besteht aus einer Basis (Platte), einem Isolator, einem leitfähigen Teil und einer Verriegelungseinrichtung.und das andere Ende des Messers ist separat mit dem statischen Kontaktkopf verbunden, und jede Seite wird durch den Druck der Kompressionsfeder in einem guten Kontaktzustand gehalten.Die Erhöhung des Temperaturanstiegs, und die mechanische Festigkeit des Messers zu verbessern, wodurch die dynamische thermische Stabilität gegen Kurzschluss.Die an dem nicht drehenden Ende des Kontaktmesser montierten Verriegelungsteile und der statische Verriegelungshaken am statischen Kontakt bilden die Öffnungsverriegelung., die sich selbst verriegelt, wenn die Bremse geschlossen ist, so dass das Bremsmesser aufgrund seines eigenen Gewichts oder der Wirkung elektrischer Energie nicht von selbst abfällt,die ohne Grund zum Öffnen der Bremse führt.

Anwendung:

1.Schaltkreislaufisolation: Hochspannungs-Isolatorschalter werden verwendet, um einen Abschnitt eines Hochspannungskreislaufs für Wartungs-, Reparatur- oder Testzwecke zu isolieren.der Abschnitt kann effektiv vom Rest des Systems getrennt werden, so dass die Arbeit sicher durchgeführt werden kann.

2.Lastschalter: Hochspannungs-Isolatorschalter können als Lastschalter zur Steuerung des Stromflusses in einem Stromkreis verwendet werden.Sie sind besonders nützlich in Situationen, in denen die Last relativ gering ist und keine Schaltanlage oder Sicherung benötigt.

3Oberleitungsschutz: Hochspannungsschalter werden häufig an Oberleitungen installiert, um vor Blitzeinschlägen und anderen elektrischen Störungen zu schützen.Durch Isolieren eines Linienabschnitts, kann der Schalter dazu beitragen, Schäden an der Ausrüstung zu verhindern und das Risiko von Stromausfällen zu verringern.

4.Transformationsschutz: Hochspannungsschalter werden auch zum Schutz von Transformatoren verwendet, indem sie sie im Falle eines Fehlers oder einer Überlastung vom elektrischen Netz isolieren.Der Transformator kann vom Netz getrennt werden., um Schäden am Transformator und anderen Geräten zu vermeiden.

Zustand:

1.Die Höchsthöhe für die Installation darf 1000 m nicht überschreiten.

2Die Umgebungstemperatur sollte +40°C nicht überschreiten und in allgemeinen Gebieten nicht unter -30°C fallen.

3Der Winddruck darf 700 Pa nicht überschreiten, was einer Windgeschwindigkeit von 34 m/s entspricht.

4Der Isolator sollte Erdbeben von bis zu 8 Grad Intensität aushalten können.

5.Der Isolator sollte an einem Ort installiert werden, an dem keine häufigen heftigen Vibrationen auftreten.

6.Bei Isolatoren des gewöhnlichen Typs sollten sie vor Gas, Rauch, chemischen Ablagerungen, Salznebeln, Staub,und andere explosionsfähige und ätzende Materialien, die die Isolier- und Leitfähigkeit des Isolators ernsthaft beeinträchtigen können.

7Verschmutzungssichere Isolatoren eignen sich für den Einsatz in stark verschmutzten Leitungsbereichen, sollten jedoch nicht in Bereichen mit explosionsfähigen oder feuerverursachenden Stoffen installiert werden.

Technische Parameter:
