Einphasen-Außen-Abschlüsse-Schalter AC-Strom-Elektrische Porzellan-Hochspannungs-Überkopplung
Beschreibung des Produkts:

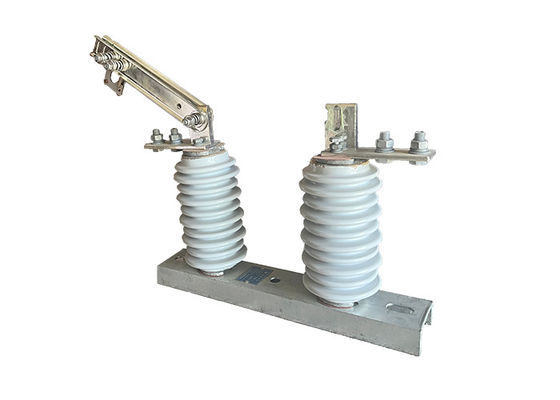

Der Außeneinschlussschalter ist eine Art elektrischer Schalter, der in Hochspannungssystemen verwendet wird, um Abschnitte des Netzes zu Wartungs- oder Sicherheitszwecken zu isolieren.Der Schalter ist typischerweise auf einem Pfahl oder einer anderen Stützstruktur montiert und wird verwendet, um eine Oberleitung vom Rest des Systems zu trennen.
Außene Trennschalter sind so konzipiert, dass sie hohe Spannungen und Ströme bewältigen und häufig an Außenstellen installiert werden.Sie bestehen aus einem Satz von stationären und beweglichen Kontakten, die durch eine Luftlücke getrennt sindWenn der Schalter in der geschlossenen Position ist, stehen die Kontakte miteinander in Berührung und lassen den Strom durch den Stromkreis fließen.Unterbrechung des Stromflusses durch die Schaltung und Isolierung vom Rest des Systems.
Außene Trennschalter sind ein wichtiger Bestandteil der Sicherheit und Zuverlässigkeit des Stromsystems und sind so konzipiert, dass sie unter unterschiedlichen Umweltbedingungen betrieben werden können.Sie unterliegen häufig strengen Prüfungs- und Zertifizierungsanforderungen, um sicherzustellen, dass sie den Industriestandards für Leistung und Sicherheit entsprechen.
Außene Trennschalter werden häufig in Hochspannungsübertragungs- und Verteilernetzwerken verwendet, um Teile des Netzes für Wartungs- oder Reparaturarbeiten zu isolieren.Sie dienen auch als Sicherheitsvorrichtung zum Schutz der Arbeitnehmer vor elektrischen Gefahren, wie zum Beispiel zufälliger Kontakt mit aktiven Systemteilen.
Eigenschaft:
1Schaltgeräteintegration: Hochspannungs-Isolatorschalter sind üblicherweise in Schaltgeräte-Systeme integriert, zu denen andere Schutzvorrichtungen wie Schaltschalter, Sicherungen und Relais gehören.Diese Integration ermöglicht eine umfassende Steuerung und den Schutz des Hochspannungskreislaufs, um einen sicheren und effizienten Betrieb zu gewährleisten.
2.Fernbetrieb: Viele Hochspannungsschalter sind mit Fernbetriebsmöglichkeiten ausgestattet, so dass sie von einem zentralen Ort aus gesteuert werden können.Diese Funktion erhöht den Komfort und die Sicherheit, da die manuelle Bedienung in potenziell gefährlichen Umgebungen nicht erforderlich ist.
3.Bogenunterdrückung: Hochspannungs-Isolatorschalter sind so konzipiert, daß sie die Bildung und Ausbreitung von elektrischen Bögen beim Öffnen oder Schließen des Schalters unterdrücken.Die Verwendung von Schleusen oder Schleuserablöschkammern, helfen, das Risiko von Schäden an dem Schalter und der umliegenden Ausrüstung zu minimieren und das Risiko von elektrischen Unfällen zu verringern.
4Fehlererkennung: Einige Hochspannungsschalter sind mit Fehlererkennungsmechanismen ausgestattet, die abnormale Bedingungen wie übermäßigen Strom oder Spannung erkennen können.und löst eine automatische Schalteröffnung ausDiese Fähigkeit verbessert den allgemeinen Schutz der Schaltung, indem sie den defekten Abschnitt schnell isoliert und weitere Schäden verhindert.
5Modularität und Skalierbarkeit: Hochspannungs-Isolatorschalter sind häufig modular ausgelegt, sodass sie leicht installiert, ersetzt oder im elektrischen System ausgebaut werden können.Diese Modularität ermöglicht Flexibilität und Skalierbarkeit, wodurch die Anpassung des Systems an sich ändernde Betriebsanforderungen erleichtert wird.
Betrieb:
1- Schließen des Schalters:Wenn der Schalter geschlossen ist, kommen die beiden leitfähigen Teile des Stromkreises miteinander in Berührung, so daß elektrischer Strom durch den Stromkreis fließt.
2- Öffnen des Schalters:Wenn der Schalter geöffnet wird, entsteht eine Luftlücke zwischen den beiden leitfähigen Teilen der Schaltung, die den Abschnitt effektiv vom Rest des Systems isoliert.Dies geschieht in der Regel, um Wartung zu ermöglichen, Reparatur- oder Prüfarbeiten sicher durchgeführt werden.
3- Gründung des Stromkreises:Bevor an dem isolierten Abschnitt der Schaltung gearbeitet werden kann, ist es wichtig, die Schaltung zu erden, um zu verhindern, daß sich eine elektrische Ladung ansammelt.Dies geschieht typischerweise mit einem Erdschalter oder Erdungselektrode.
Es ist wichtig zu beachten, dass der Betrieb von Hochspannungsschaltern nur von geschultem und qualifiziertem Personal durchgeführt werden sollte.Da sie bei fehlerhafter Handhabung ein ernstes Risiko für Stromschläge oder Verletzungen darstellen könnenDarüber hinaus ist es wichtig, bei der Arbeit mit Hochspannungsgeräten alle Sicherheitsverfahren und -richtlinien einzuhalten, einschließlich des Trages geeigneter Schutzkleidung und -ausrüstung.Verwendung isolierter Werkzeuge, und sicherstellen, dass der Bereich frei von brennbaren oder explosiven Stoffen ist.
Sicherheitstipps:
1.Die Einführung von Fernüberwachungs- und Steuerungssystemen für Hochspannungs-Isolatorschalter in Betracht ziehen.Verbesserung der Betriebseffizienz und Verringerung des manuellen Eingreifens.
2.Klare und sichtbare Warnzeichen und -etiketten in der Nähe des Schalters vorzusehen, um das Personal vor der hohen Spannung und den mit der Ausrüstung verbundenen potenziellen Gefahren zu warnen.Dies hilft, das Bewusstsein zu fördern und die Einhaltung der Sicherheitsprotokolle zu fördern.
3.Ein regelmäßiger Wartungsplan für den Schalter festlegen und sorgfältig einhalten.Sicherstellung des optimalen Zustands des Schalters und Verringerung der Wahrscheinlichkeit unerwarteter Ausfälle.
4.Eine zuverlässige Ersatzteilstromquelle oder einen Notfallplan für Stromausfälle oder Notfälle aufrechtzuerhalten.Dies stellt sicher, dass der Schalter noch betrieben oder isoliert werden kann, wenn die primäre Stromversorgung nicht verfügbar ist, die Störungen minimieren und die Sicherheit gewährleisten.
5.Vor der Installation oder Inbetriebnahme von Hochspannungsschaltern sorgfältig Risikobewertungen durchführen.,und die Nähe von Personal oder empfindlicher Ausrüstung, um sicherzustellen, dass angemessene Sicherheitsmaßnahmen getroffen werden.
6.Bleiben Sie auf dem Laufenden mit den Industriestandards, Vorschriften und Best Practices im Zusammenhang mit Hochspannungsschaltern.die von den Behörden für die elektrische Sicherheit festgelegt werden, trägt dazu bei, dass der Schalter die Mindestsicherheitsanforderungen erfüllt und innerhalb akzeptabler Grenzwerte arbeitet.
Anwendung:
1Schaltkreislaufisolation: Hochspannungs-elektrische Isolatoren werden hauptsächlich zur Isolierung von Abschnitten eines Stromnetzes für Wartungs- oder Reparaturarbeiten verwendet.Dies ermöglicht es den Arbeitnehmern, sicher auf dem isolierten Stromkreis zu arbeiten, ohne dass ein Stromschlag oder andere elektrische Gefahren entstehen..
2.Sicherheit: Hochspannungs-elektrische Isolatoren werden auch als Sicherheitsvorrichtung zum Schutz von Arbeitnehmern und der Öffentlichkeit vor elektrischen Gefahren verwendet.Hochspannungs-elektrische Isolatoren verhindern den versehentlichen Kontakt mit leistungsfähigen Systemteilen und verringern das Risiko von elektrischen Unfällen.
3Fehlersicherung: Hochspannungs-elektrische Isolatoren können auch zum Schutz des Stromsystems vor Fehlern wie Kurzschlüssen und Überlastungen verwendet werden.Hochspannungs-elektrische Isolatoren verhindern, dass sich der Fehler auf andere Teile des Systems ausbreitet und weitere Schäden verursacht..
4.Schalter: Hochspannungs-elektrische Isolatoren können als Schaltvorrichtung zur Steuerung des Stromflusses in einem System verwendet werden.Der Stromfluss kann nach Bedarf an verschiedene Teile des Systems geleitet werden..
5.Prüfung: Hochspannungselektrische Isolatoren können auch für Prüfzwecke verwendet werden, z. B. zur Messung der Spannung oder des Stroms in einem Stromkreis oder zur Prüfung der Leistung anderer Komponenten des Systems.
Technische Parameter:
| Seriennummer |
Parameter |
Einheit |
Daten |
| 1 |
Nennspannung |
KV |
12 |
| 2 |
Nennstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
Eine |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kurzzeitstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nennbelastung |
Blitzschlag widerstehen Spannung ((Peak) |
Polar-Erde
(Positiv und Negativ) |
KV |
75 |
Zwischenbruch
(Positiv und Negativ) |
85 |
Industriefrequenz-Widerstandsspannung
(1 min)
(Wirkungswert) |
Trocken-/Nassprüfung |
Polar-Erde |
42 ((Trocknen)
34 ((Feuchtigkeit) |
| Zwischenbruch |
48 ((Trocknen) |
| 48 ((Trocknen) |
48 ((Trocknen)
40 ((Feuchtigkeit) |
| 5 |
Widerstand des Hauptkreislaufs |
Schnittstellen |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische Lebensdauer |
Zeiten |
50 |
| 50 |
| 80 |
