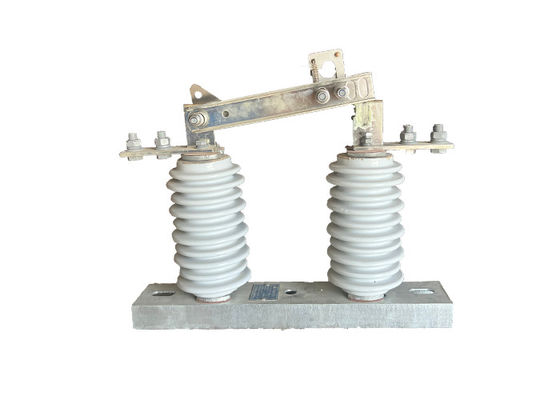

Langlebiger Outdoor-Disconnector-Schalter Portable und einfache Installation für Hochspannung leistungsstarke elektrische Unterstation

Langlebiger Outdoor-Disconnector-Schalter Portable und einfache Installation für Hochspannung leistungsstarke elektrische Unterstation

Beschreibung des Produkts:

Außene Trennschalter spielen eine entscheidende Rolle in Hochspannungs-Stromübertragungs- und -verteilsystemen.Speziell konstruiert, um Schaltungen für Wartungs- oder Reparaturzwecke von ihren Stromquellen zu trennen, um die Sicherheit der Arbeiter, die Aufgaben im System ausführen, zu gewährleisten.
Die Hauptaufgabe eines Außeneinschlusses ist es, den Stromkreis von der Stromversorgung zu isolieren.Dies wird durch einen rotierenden Pol erreicht, der das Öffnen und Schließen der Schalterblätter oder des Kontakts steuertDurch die Drehung der Stange kann die Klinge eingeschaltet oder ausgeschaltet werden, wodurch der Schaltkreis effektiv angeschlossen oder getrennt wird.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,.
Die Sicherheit des Bedieners ist bei Hochspannungssystemen von größter Bedeutung.wie Glasfaser oder VerbundwerkstoffeDiese Materialauswahl sorgt dafür, daß der Pfahl eine Isolierung gegen die im System vorhandene Hochspannung bietet und den Bediener während des Schaltbetriebs vor einem elektrischen Schlag schützt.
Außene Trennschalter sind in verschiedenen Designs und Größen erhältlich, um die Spannungs- und Stromwerte der von ihnen gesteuerten Schaltungen zu berücksichtigen.Sie werden üblicherweise auf Stangen oder Strukturen im Außenbereich installiert, um eine einfache Zugänglichkeit und Bedienung zu ermöglichenBei Verwendung in Verbindung mit anderen Schutzvorrichtungen wie Schaltanlagen und SicherungenTrennschalter tragen zur allgemeinen Sicherheit und Zuverlässigkeit des elektrischen Systems bei, indem sie ein Mittel zur Isolierung und zum Schutz bieten..

Eigenschaft:

1Isolierung und Wartung: Außene Trennschalter sind ein Mittel zur Isolierung von Schaltkreisen von ihren Stromquellen während Wartungs- oder Reparaturarbeiten.Diese Isolierung stellt sicher, dass die Arbeiter ohne Risiko eines elektrischen Schlags sicher am System arbeiten können.Durch das Trennen des Stromkreises kann der Schalter bestimmte Abschnitte abschalten, wodurch die Wartung sicher durchgeführt werden kann.
2.Sichtbare Anzeige: Die manuelle Bedienung und die sichtbare Anzeige des Zustands des Schalters erhöhen die Sicherheit.Die Betreiber können leicht feststellen, ob die Schaltung angeschlossen oder getrennt ist, indem sie die Position der Schalterblätter oder des Kontakts beobachtenDiese visuelle Anzeige verhindert den versehentlichen Kontakt mit Stromkreisen und verringert so das Risiko von Unfällen mit Strom.
3.Schutz vor elektrischen Gefahren: Das nicht leitfähige Polmaterial, das in Außeneinschlussschaltern verwendet wird, schützt vor der hohen Spannung, die im System vorhanden ist.Diese Isolierung schützt den Bediener vor Stromschlägen während des SchaltbetriebsSie dient als Barriere zwischen dem Bediener und den elektrischen Komponenten, wodurch das Verletzungsrisiko minimiert wird.
4Koordinierung mit Schutzvorrichtungen: Außene Trennschalter arbeiten in Verbindung mit anderen Schutzvorrichtungen, wie z. B. Leistungsschaltern und Sicherungen.Diese Vorrichtungen ergänzen sich gegenseitig, um die allgemeine Sicherheit und Zuverlässigkeit des elektrischen Systems zu gewährleisten- Trennschalter können verwendet werden, um fehlerhafte Teile des Systems zu isolieren, wodurch Schalter oder Sicherungen ausgelöst und das System vor weiteren Schäden geschützt werden können.
5.Zugänglichkeit und Zuverlässigkeit: Außene Trennschalter sind so konzipiert, dass sie leicht zugänglich und bedienbar sind.schneller und bequemer Zugang für das WartungspersonalDie robuste Konstruktion und der zuverlässige Betrieb tragen zur allgemeinen Zuverlässigkeit des elektrischen Systems bei, wodurch Ausfallzeiten minimiert und eine ununterbrochene Stromversorgung gewährleistet wird.

Betrieb

1.Anfängliche Position: Der Trennschalter befindet sich zunächst in der geschlossenen Position, d. h. der Stromkreis ist angeschlossen und angetrieben.Das Blatt oder der Kontakt des Schalters ist mit den entsprechenden Endgeräten oder Leitern in Kontakt, wodurch der Strom fließt.

2Vorbereitungs- und Sicherheitsmaßnahmen: Vor dem Einsatz des Schalters sind geeignete Sicherheitsmaßnahmen zu treffen.Sie müssen sich auch darum kümmern, dass die Umgebung frei von potenziellen Gefahren ist.Es ist unerlässlich, die festgelegten Sicherheitsprotokolle und -richtlinien einzuhalten.

3.Handbetrieb: Der Bediener dreht den Stab oder den Griff des Schalters, der das Öffnen und Schließen der Schaltblätter oder des Kontakts steuert.Der Pfahl befindet sich in der Regel in sicherer Entfernung von den elektrischen Komponenten und ist aus einem nichtleitenden Material für die Isolierung hergestellt.

4Öffnen des Schalters: Durch Drehen des Stängels wird die Schalterblätter oder -kontakte von den Endgeräten oder Leitern losgelöst und der Stromkreis effektiv geöffnet.Diese Aktion unterbricht den Stromfluss und trennt den Stromkreis von seiner Stromquelle.

5.Sichtbares Anzeigen: Während der Schalter betätigt wird, gibt er einen sichtbaren Hinweis auf seinen Zustand.üblicherweise durch ein transparentes Gehäuse oder durch visuelle Anzeigen, um festzustellen, ob die Schaltung angeschlossen oder getrennt ist.

6.Wartung oder Reparatur: Mit dem Trennschalter in offener Position können Wartungs- oder Reparaturarbeiten sicher auf dem Stromkreis durchgeführt werden.Arbeiter können ohne Elektroschock an der Anlage arbeiten, da der Stromkreis von der Stromquelle isoliert ist.

7Schließung des Schalters: Sobald die Wartungs- oder Reparaturarbeiten abgeschlossen sind und es sicher ist, die Stromversorgung wiederherzustellen, dreht der Bediener den Pfahl in die entgegengesetzte Richtung, um den Schalter zu schließen.Die Klinge oder der Kontakt wird wieder mit den Enden oder Leitern verbunden, der den Stromkreis wieder an seine Stromquelle anschließt.

8Überprüfung: Nach dem Schalten des Schalters ist zu überprüfen, ob der Stromkreis erfolgreich wieder angetrieben wurde und ordnungsgemäß funktioniert.Dies kann durch geeignete Prüf- und Überwachungsverfahren erfolgen, um sicherzustellen, dass das System wie vorgesehen funktioniert..

Anwendung:

1.Wartung und Reparatur: Der Loadbuster Electrical Isolator wird üblicherweise zur Isolierung und Erdung elektrischer Verteilungsleitungen für Wartungs- und Reparaturarbeiten verwendet.Es ermöglicht Wartungskräften, ohne Risiko eines Stromschlags sicher an angetriebenen Geräten zu arbeiten.

2.Notfallreaktion: Der Loadbuster Elektrische Isolator kann in Notsituationen wie Stromausfällen oder Naturkatastrophen eingesetzt werden.zur Isolierung und Erdung der Stromverteilungsleitungen und zur sicheren Wiederherstellung des Stroms.

3.Schaltvorgänge: Der Loadbuster Electrical Isolator kann verwendet werden, um Schalter zu öffnen oder zu schließen und andere Schaltvorgänge an elektrischen Verteilungsleitungen durchzuführen.

Zustand:

1.Die Höchsthöhe für die Installation darf 1000 m nicht überschreiten.

2Die Umgebungstemperatur sollte +40°C nicht überschreiten und in allgemeinen Gebieten nicht unter -30°C fallen.

3Der Winddruck darf 700 Pa nicht überschreiten, was einer Windgeschwindigkeit von 34 m/s entspricht.

4Der Isolator sollte Erdbeben von bis zu 8 Grad Intensität aushalten können.

5.Der Isolator sollte an einem Ort installiert werden, an dem keine häufigen heftigen Vibrationen auftreten.

6.Bei Isolatoren des gewöhnlichen Typs sollten sie vor Gas, Rauch, chemischen Ablagerungen, Salznebeln, Staub,und andere explosionsfähige und ätzende Materialien, die die Isolier- und Leitfähigkeit des Isolators ernsthaft beeinträchtigen können.

7Verschmutzungssichere Isolatoren eignen sich für den Einsatz in stark verschmutzten Leitungsbereichen, sollten jedoch nicht in Bereichen mit explosionsfähigen oder feuerverursachenden Stoffen installiert werden.

Technische Parameter:
