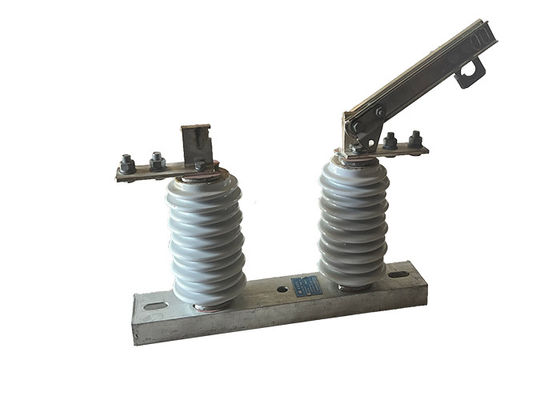

Elektrische Hochspannungs Isolator Schalter mit stabiler Leistung Gesamtsicherheit mit Außen Vakuum-Schaltkreisbrecher
Beschreibung des Produkts:
Ein elektrischer Hochspannungs-Isolator-Schalter, auch als Hochspannungs-Abschlussschalter oder Isolator bekannt, ist ein spezialisierter Schalter, der in Hochspannungs-Stromübertragungs- und -verteilsystemen verwendet wird.Der Hauptzweck ist es, bestimmte Teile des elektrischen Systems für die Wartung zu isolieren., Reparatur oder Sicherheitszwecke.
Der Hochspannungsschalter funktioniert, indem er den elektrischen Stromkreis physisch öffnet oder schließt.mit einer Leistung von mehr als 100 WUmgekehrt unterbricht der Schalter, wenn er geöffnet wird, den Stromfluss und trennt den Stromkreis von seiner Stromquelle.
Hochstspannungsschalter werden in der Regel an strategischen Stellen im elektrischen System installiert, um bestimmte Abschnitte oder Geräte für Wartung, Reparatur,oder SicherheitszweckeSie werden häufig in Verbindung mit anderen Schutzeinrichtungen, wie z. B. Leistungsschaltern und Sicherungen, verwendet, um die allgemeine Sicherheit und Zuverlässigkeit des Hochspannungssystems zu gewährleisten.
Eigenschaft:
1.Konstruktion: Hochspannungs-Isolatorschalter sind so konzipiert, dass sie die in Übertragungssystemen und Verteilern typischerweise vorkommenden Hochspannungsebenen bewältigen.Sie sind aus robusten und langlebigen Materialien gebaut, um elektrischen Belastungen und Umweltbedingungen von Außenanlagen standzuhalten.
2Isolierung: Isolationsschalter sind mit geeigneten Isolationsmaterialien ausgestattet, um einen sicheren Betrieb bei hoher Spannung zu gewährleisten.Die Kontakte und sonstigen Komponenten des Schalters sind so konstruiert, dass sie eine ausreichende elektrische Isolierung bieten, um während des Öffnungs- oder Schließvorgangs einen Bogen oder ein Blitz zu verhindern..
3Sichtbare Anzeige: Hochspannungsschalter haben häufig sichtbare Anzeigen, um ihren Zustand deutlich anzuzeigen.Dies ermöglicht es den Bedienern, visuell zu bestätigen, ob der Schalter in der offenen oder geschlossenen Position ist, die eine angemessene Isolierung und Sicherheitsmaßnahmen gewährleisten.
4.Handbetrieb: Isolationsschalter werden in der Regel manuell mit einem rotierenden Griff oder Hebelmechanismus betrieben. Der Bediener dreht den Griff oder Hebel physisch, um den Schalter zu öffnen oder zu schließen,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
5.Sicherheitsverriegelungen: In einigen Fällen können Hochspannungsschalter mit Sicherheitsverriegelungen ausgestattet sein, die sicherstellen, dass bestimmte Bedingungen erfüllt sind, bevor der Schalter betrieben werden kann,Überprüfung, ob der Stromkreis abgeschaltet ist oder ob geeignete Sicherheitsverfahren eingehalten werden.
6Erdung: Isolationsschalter können für die Erdung des abgeschalteten Stromkreises vorgesehen sein.Dies hilft bei der Entladung von elektrischer Energie und bietet zusätzliche Sicherheitsmaßnahmen für das Wartungspersonal, das an der Anlage arbeitet.
Betrieb:
1 Vorbereitung: Bevor der Schalter eingeschaltet wird, sollte der Stromkreis abgeschaltet und ordnungsgemäß geerdet werden, um elektrische Gefahren zu vermeiden.Der Schalter sollte auf Anzeichen von Schäden oder Verschleiß untersucht werden.
2 Schließung des Schalters: Um den Schalter zu schließen, bewegt der Bediener manuell oder aus der Ferne den Schaltergriff oder den Steuerhebel in die geschlossene Position.mit einer Leistung von mehr als 10 Watt.
3 Öffnen des Schalters: Um den Schalter zu öffnen, bewegt der Bediener manuell oder aus der Ferne den Schaltergriff oder den Steuerhebel in die offene Position, wodurch der Stromkreis von der Stromquelle getrennt wird,Unterbrechung des Stromstroms.
4 Bogenmanagement: Bei Öffnung des Schalters kann zwischen den Kontakten ein elektrischer Bogen entstehen, der gefährlich sein kann und den Schalter beschädigen kann.Der Schalter kann mit Vorrichtungen wie Bogen- oder Ausblendungen ausgestattet sein..
5 Sicherheit: Die Betreiber von Hochspannungs-Abschlüssen müssen geeignete Sicherheitsverfahren anwenden, um elektrische Gefahren zu vermeiden.und nach Verriegelungs-/Tag-out-Verfahren.
Aufbau:
1.Porzellan Isolatorkörper: Der Isolatorkörper ist der Hauptbestandteil des Isolators und ist in der Regel aus hochfester Porzellan.Es ist so konzipiert, dass es eine elektrische Isolierung zwischen dem Leiter und der Tragstruktur bietet., und wird in die gewünschte Form und Größe geformt.
2.Metallende Armaturen: Die Metallende Armaturen befinden sich am Isolatorkörper und stellen ein Mittel zur Verbindung des Isolators mit dem Leiter und der Tragstruktur dar.Sie sind in der Regel aus verzinktem Stahl oder einem anderen korrosionsbeständigen Material hergestellt, und können für eine einfache Montage mit speziellen Merkmalen wie Spalten oder Kugel-Steckverbindungen ausgelegt sein.
3Versiegelungsmittel: Eine Versiegelungsmittel wird verwendet, um die Verbindung zwischen dem Isolatorkörper und den Metallendverbindungen zu versiegeln und zu verhindern, dass Feuchtigkeit und Verunreinigungen ins Innere des Isolators gelangen.
4.Hardware: Hardware wie Schrauben, Muttern und Wäscher werden verwendet, um die Metallendverbindungen an den Isolatorkörper und die Trägerstruktur zu befestigen.
Fittingkappen: Fittingkappen werden verwendet, um die Metallendverbindungen vor Korrosion und Beschädigung zu schützen, und können aus Kunststoff oder anderen Materialien bestehen.
5.Zusätzliche Eigenschaften: Abhängig von der spezifischen Anwendung können Porzellan-Hochspannungs-elektrische Isolatoren mit zusätzlichen Eigenschaften wie Isolierbarrieren, Bogen-Sprungschlägen,und Erdschalter, um ihre Leistung und Sicherheit zu verbessern.
Voraussetzungen:
1.Die Höchsthöhe für die Installation darf 1000 m nicht überschreiten.
2Die Umgebungstemperatur sollte +40°C nicht überschreiten und in allgemeinen Gebieten nicht unter -30°C fallen. In Paramos-Gebieten sollte sie nicht unter -40°C fallen.
3Der Winddruck darf 700 Pa nicht überschreiten, was einer Windgeschwindigkeit von 34 m/s entspricht.
4Der Isolator sollte Erdbeben von bis zu 8 Grad Intensität aushalten können.
5.Der Isolator sollte an einem Ort installiert werden, an dem keine häufigen heftigen Vibrationen auftreten.
6.Bei Isolatoren des gewöhnlichen Typs sollten sie vor Gas, Rauch, chemischen Ablagerungen, Salznebeln, Staub,und andere explosionsfähige und ätzende Materialien, die die Isolier- und Leitfähigkeit des Isolators ernsthaft beeinträchtigen können.
7Verschmutzungssichere Isolatoren eignen sich für den Einsatz in stark verschmutzten Leitungsbereichen, sollten jedoch nicht in Bereichen mit explosionsfähigen oder brennfähigen Stoffen installiert werden.
Technische Parameter:
| Seriennummer |
Parameter |
Einheit |
Daten |
| 1 |
Nennspannung |
KV |
12 |
| 2 |
Nennstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
Eine |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kurzzeitstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nennbelastung |
Blitzschlag widerstehen Spannung ((Peak) |
Polar-Erde
(Positiv und Negativ) |
KV |
75 |
Zwischenbruch
(Positiv und Negativ) |
85 |
Industriefrequenz-Widerstandsspannung
(1 min)
(Wirkungswert) |
Trocken-/Nassprüfung |
Polar-Erde |
42 ((Trocknen)
34 ((Feuchtigkeit) |
| Zwischenbruch |
48 ((Trocknen) |
| 48 ((Trocknen) |
48 ((Trocknen)
40 ((Feuchtigkeit) |
| 5 |
Widerstand des Hauptkreislaufs |
Schnittstellen |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische Lebensdauer |
Zeiten |
50 |
| 50 |
| 80 |
