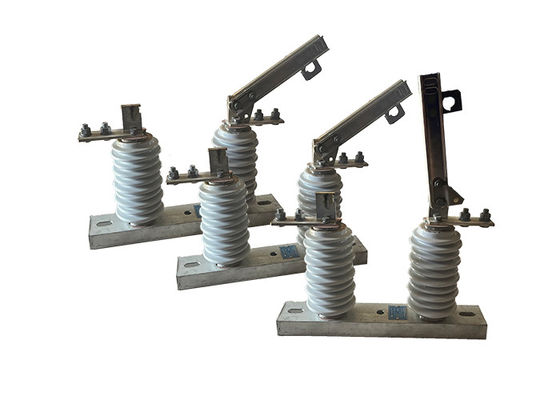

Loadbuster HV Isolator Schalter Einphasiger vertikaler Brechschalter mit einfacher Installation mit Vakuum-Schaltkreisbrecher
Beschreibung des Produkts:
The high-voltage isolator switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.
Der Hochspannungsschalter besteht aus einer Basis, Säulenisolatoren, leitfähigen Teilen und mechanischen Teilen.hohe Brech- und Schließlinearität, und hohe Zuverlässigkeit, die das Niveau ähnlicher Produkte im In- und Ausland erreicht.
Darüber hinaus gibt es eine andere Art von Trennschalter namens GW9-12 ((W), hat eine einstufige Struktur und eignet sich für Stromversorgungssysteme mit einer Frequenz von 50 Hz und einer Leitungsspannung von 10 kV.Es wird als Schaltkreis für das Brechen und Schließen von Leitungen verwendet, wenn es Spannung, aber keine Last. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.
Eigenschaft:
1.Portabel: Der Loadbuster ist so konzipiert, dass er tragbar ist und leicht an den Ort transportiert werden kann, an dem er benötigt wird.
Hochspannung: Diese Schalter sind so konzipiert, dass sie mit hohen Spannungsniveaus umgehen, die in der Regel zwischen wenigen Kilovolten und mehreren hundert Kilovolten liegen.
2Isolierung: Der Schalter dient zur Isolierung eines Abschnitts des Stromnetzes zu Wartungs- oder Reparaturzwecken.
3.Visuelle Anzeigen: Der Loadbuster verfügt über visuelle Anzeigen, die anzeigen, ob der Schalter offen oder geschlossen ist, wodurch der Bediener den Zustand der Schaltung leichter kennenlernen kann.
4.Versatilität: Der Loadbuster kann für eine Vielzahl von Anwendungen verwendet werden, einschließlich Schalt- und Isolationskreisen sowie für die Erdung und Abschaltung von Geräten.
5.Sicherheitsmerkmale: Der Loadbuster ist mit Sicherheitsmerkmalen ausgelegt, die den Bediener vor elektrischen Gefahren schützen, wie z. B. Isoliermaterialien, die einen versehentlichen Kontakt mit leistungsfähigen Teilen verhindern.
6Einfache Bedienung: Der Loadbuster ist so konzipiert, dass er einfach zu bedienen ist und nur minimale Ausbildung erfordert.
7Austauschbare Klingen: Der Loadbuster verfügt über austauschbare Klingen, die leicht ausgetauscht werden können, was eine größere Flexibilität und Vielseitigkeit ermöglicht.
Anwendung:
1Stromverteilsysteme: Der Schalter wird in Stromverteilnetzen häufig verwendet, um bestimmte Abschnitte der Schaltung für Wartungs-, Reparatur- oder Fehlerbehebungszwecke zu isolieren.Sie ermöglicht es Technikern, sicher an einem bestimmten Teil des Systems zu arbeiten, ohne den Strom des gesamten Netzes zu unterbrechen.
2.Unterstationen: Hochspannungsabschalter werden in elektrischen Unterstationen üblicherweise verwendet, um Geräte wie Transformatoren oder Leistungsschalter von der Stromquelle zu isolieren.Sie erleichtern die Wartung, Reparatur oder Austausch von Komponenten von Umspannwerken ohne Beeinträchtigung der Gesamtstromversorgung.
3Industrieanlagen: Der Schalter wird in Industrieanlagen verwendet, in denen einphasige Hochspannungsschaltungen vorhanden sind.Ermöglicht den sicheren Abschluss von Geräten oder Maschinen während Wartungs- oder Reparaturarbeiten, um die Sicherheit des Personals und den Schutz der Ausrüstung vor Beschädigungen zu gewährleisten.
4.Erneuerbare Energiesysteme: In Anlagen für erneuerbare Energien, wie Solar- oder Windenergiesystemen,Hochspannungsschalter werden zur Isolierung bestimmter Teile des Systems für Wartungs- oder Reparaturarbeiten verwendetSie bieten eine sichere Möglichkeit, die Stromquelle von Komponenten wie Wechselrichtern, Batterien oder Netzanschlussstellen zu trennen.
5.Prüfung und Messung: Der Hochspannungsabschalter wird häufig in Prüf- und Messanwendungen verwendet.Es ermöglicht die Isolierung bestimmter Abschnitte eines Stromkreises, um genaue Messungen durchzuführen, Analysen oder diagnostische Prüfungen ohne Beeinträchtigung durch andere angeschlossene Komponenten.
Betrieb:
1Schließung des Schalters: Wenn der Schalter geschlossen ist, kommen die beiden leitfähigen Teile des Stromkreises miteinander in Berührung, so dass elektrischer Strom durch den Stromkreis fließt.
2Öffnung des Schalters: Bei Öffnung des Schalters entsteht eine Luftlücke zwischen den beiden leitfähigen Teilen der Schaltung, die den Abschnitt effektiv vom Rest des Systems isoliert.Dies geschieht in der Regel, um Wartung zu ermöglichen, Reparatur- oder Prüfarbeiten sicher durchgeführt werden.
3- Erdung des Stromkreises: Bevor auf dem isolierten Abschnitt des Stromkreises Arbeiten durchgeführt werden können, ist es wichtig, den Stromkreis zu erden, um zu verhindern, daß sich eine elektrische Ladung ansammelt.Dies geschieht typischerweise mit einem Erdschalter oder Erdungselektrode.
Es ist wichtig zu beachten, dass die Bedienung von Hochspannungsschaltern nur von geschultem und qualifiziertem Personal durchgeführt werden sollte.Da sie bei fehlerhafter Handhabung ein ernstes Risiko für Stromschläge oder Verletzungen darstellen könnenDarüber hinaus ist es wichtig, bei der Arbeit mit Hochspannungsgeräten alle Sicherheitsverfahren und -richtlinien einzuhalten, einschließlich des Trages geeigneter Schutzkleidung und -ausrüstung.Verwendung isolierter Werkzeuge, und sicherstellen, dass der Bereich frei von brennbaren oder explosiven Stoffen ist.
Einrichtung:
Die Beziehung zwischen dem Vakuumschalter und dem Hochspannungsschalter liegt in ihrer komplementären Funktion im elektrischen System:
Unterbrechung des Stromkreises: Der Vakuumschalter ist für die Unterbrechung des Stromkreises während des normalen Betriebs oder im Falle eines Fehlers verantwortlich.Es dient als primäres Mittel, um den Stromfluss zu brechen.Im Gegensatz dazu wird der Trennisolator verwendet, um die Schaltung während der Wartung oder Reparatur von der Stromquelle zu isolieren.Es bietet eine zusätzliche Sicherheitsschicht durch physische Öffnung des Stromkreises.
Koordination: In Hochspannungssystemen werden der Vakuum-Schaltkreislauf und der Trennisolator häufig koordiniert, um zusammenzuarbeiten.Der Leistungsschalter ist dafür verantwortlich, Fehler zu erkennen und den Stromfluss zu unterbrechen, während der Trennisolator verwendet wird, um die Schaltung physisch zu isolieren und ein sichtbares Anzeichen für den Trenn zu geben.
Sicherheit und Wartung: Der Trennungsisolator spielt eine entscheidende Rolle bei der Gewährleistung der Sicherheit des Wartungspersonals.der Trennisolator wird betrieben, um den Stromkreis zu öffnen und eine sichtbare Luftlücke zu schaffenDer Vakuumschalter schützt das System während des normalen Betriebs und im Falle von Störungen.
Technische Parameter:
| Seriennummer |
Parameter |
Einheit |
Daten |
| 1 |
Nennspannung |
KV |
12 |
| 2 |
Nennstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
Eine |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kurzzeitstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nennbelastung |
Blitzschlag widerstehen Spannung ((Peak) |
Polar-Erde
(Positiv und Negativ) |
KV |
75 |
Zwischenbruch
(Positiv und Negativ) |
85 |
Industriefrequenz-Widerstandsspannung
(1 min)
(Wirkungswert) |
Trocken-/Nassprüfung |
Polar-Erde |
42 ((Trocknen)
34 ((Feuchtigkeit) |
| Zwischenbruch |
48 ((Trocknen) |
| 48 ((Trocknen) |
48 ((Trocknen)
40 ((Feuchtigkeit) |
| 5 |
Widerstand des Hauptkreislaufs |
Schnittstellen |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische Lebensdauer |
Zeiten |
50 |
| 50 |
| 80 |
