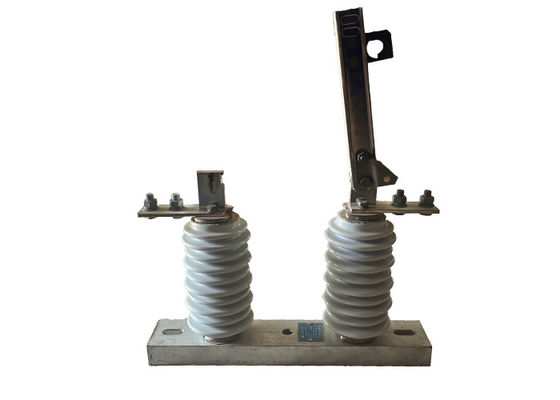

Einphasen-Hochspannungsschalter, der effizient arbeitet, Außenschalter für elektrische Systeme

Einphasen-Hochspannungsschalter, der effizient arbeitet, Außenschalter für elektrische Systeme

Beschreibung des Produkts:

Ein Hochspannungsschalter ist eine Art tragbares Gerät, das zur Isolierung und Erdung elektrischer Verteilungsleitungen für Wartungs-, Reparatur- oder Notfallzwecke verwendet wird.Es ist ein vielseitiges Werkzeug, das in einer Vielzahl von Anwendungen verwendet werden kann, einschließlich Luftverteilungsleitungen, Umspannwerke und Industrieanlagen.

Der Hochspannungsschalter ist so ausgelegt, dass er von einer einzigen Person bedient wird, wodurch er einfach zu bedienen und zu manövrieren ist.mit einer Breite von mehr als 20 mm,, und ein Satz austauschbarer Anschlüsse, die es dem Benutzer ermöglichen, eine Vielzahl von Aufgaben auszuführen, wie zum Beispiel Schalter und Erdungsleitungen zu öffnen oder zu schließen.

Der Isolatorschalter ist so ausgelegt, daß er einen sichtbaren Bruch im elektrischen Stromkreis erzeugt, der zum Schutz vor zufälligem Kontakt mit angetriebenem Gerät beiträgt.Sie ist auch so konzipiert, daß sie schwierigen Umgebungsbedingungen standhält, wie starker Wind, Regen und Schnee, so dass es für den Einsatz in Außenräumen geeignet ist.

Beziehung zum Vakuum-Schaltkreislauf:

Die Beziehung zwischen dem Vakuumschalter und dem Hochspannungsschalter liegt in ihrer komplementären Funktion im elektrischen System:

Unterbrechung des Stromkreises: Der Vakuumschalter ist für die Unterbrechung des Stromkreises während des normalen Betriebs oder im Falle eines Fehlers verantwortlich.Es dient als primäres Mittel, um den Stromfluss zu brechen.Im Gegensatz dazu wird der Trennisolator verwendet, um die Schaltung während der Wartung oder Reparatur von der Stromquelle zu isolieren.Es bietet eine zusätzliche Sicherheitsschicht durch physische Öffnung des Stromkreises.

Koordination: In Hochspannungssystemen werden der Vakuum-Schaltkreislauf und der Trennisolator häufig koordiniert, um zusammenzuarbeiten.Der Leistungsschalter ist dafür verantwortlich, Fehler zu erkennen und den Stromfluss zu unterbrechen, während der Trennisolator verwendet wird, um die Schaltung physisch zu isolieren und ein sichtbares Anzeichen für den Trenn zu geben.

Sicherheit und Wartung: Der Trennungsisolator spielt eine entscheidende Rolle bei der Gewährleistung der Sicherheit des Wartungspersonals.der Trennisolator wird betrieben, um den Stromkreis zu öffnen und eine sichtbare Luftlücke zu schaffenDer Vakuumschalter schützt das System während des normalen Betriebs und im Falle von Störungen.

1.Wartung und Reparatur: Der Trennschalter dient zur Isolierung eines Stromleitungsbereichs zu Wartungs- oder Reparaturzwecken.Dies ermöglicht es dem Wartungspersonal, sicher zu arbeiten, ohne dass ein Stromschlag eintritt..

2.Lastverlust: Im Falle einer Stromüberlastung kann der Trennschalter verwendet werden, um die Last zu entlasten und Schäden an der Stromleitung oder der Ausrüstung zu verhindern.

3Fehlerisolation: Der Trennschalter kann verwendet werden, um einen Abschnitt der Stromleitung im Falle eines Fehlers wie Kurzschluss oder Erdungsfehler zu isolieren.Dies verhindert, dass sich der Fehler auf andere Teile des Netzes ausbreitet und weitere Schäden verursacht..

4.Schaltvorgänge: Der Trennschalter wird für Schaltvorgänge wie das Anschließen oder Trennen von Stromquellen oder die Umleitung von Strom in verschiedene Teile des Netzes verwendet.

5.Schutz: Der Trennschalter wird häufig in Verbindung mit anderen Schutzvorrichtungen, wie z. B. Leistungsschaltern und Sicherungen, verwendet, um die Stromleitung und die Ausrüstung vor Schäden zu schützen.

6.Erneuerbare Energien: Mit zunehmender Nutzung erneuerbarer Energiequellen wie Wind und Sonne werden Trennschalter verwendet, um diese Quellen vom Stromnetz zu verbinden und zu trennen.

Betrieb:

Hochspannungsabschalter trennt das leitfähige Teil von der Basis mit einem Isolator, um einen normalen Arbeitsabstand zu gewährleisten und das leitfähige Teil, den Isolator,mit einer Breite von mehr als 20 mm,. Wenn es sich in der offenen Position befindet, gibt es eine sichtbare Lücke und eine angemessene Trennungsdistanz, um der normalen Betriebsspannung standzuhalten.Sie kann den normalen Betriebsstrom und den Kurzschlussfehlerstrom zuverlässig tragen.Aufgrund des vorhandenen speziellen Lichtbogenlöschgeräts kann es nur für Schaltkreise mit Spannung, aber ohne Last verwendet werden.Die Öffnungs- und Schließvorgänge werden mit einem Isolierhaken durchgeführt, um das runde Loch in der Verriegelung zu ziehen oder zu drücken, wodurch sich der dynamische Verriegelungshaken löst und sich mit dem statischen Verriegelungshaken verbindet.

Zustand:

1Die Höhe beträgt nicht mehr als 1000 m.

2.Die Umgebungslufttemperatur: Maximum + 40'C;Minimum:Allgemeine Fläche -30'C, Paramos -40'C;

3.der Winddruck nicht mehr als 700 Pa. (entsprechend 34 m/s Windgeschwindigkeit);

4Die Erdbebenintensität beträgt nicht mehr als 8 Grad.

5.Die Arbeitssituation ist ohne häufige heftige Vibrationen;

6Die Anlagestelle eines Isolators des gewöhnlichen Typs sollte von Gas, Rauch, chemischen Ablagerungen, Salz-Spray-Nebel und Staub ferngehalten werden.

und andere explosionsfähige und ätzende Stoffe, die die Isolations- und Leitfähigkeit des Isolators ernsthaft beeinträchtigen

7.Verunreinigungssicherer Typ Isolator gilt für schwere schmutzige Leitungsbereich, jedoch sollte es keine explosiven Stoffe und Feuer verursachen Stoffe

Technische Parameter:
