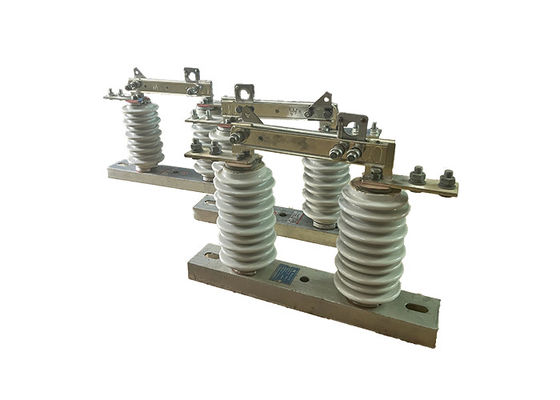

Einphasen-Hochspannungsschalter-Schalter Porzellan-Außenvakuum-Schaltkreisbrecher 1250A 12kV für Unterstation
Beschreibung des Produkts:
Der Hochspannungs-Isolator-Schalter ist eine Art tragbares Gerät, das zur Isolierung und Erdung elektrischer Verteilungsleitungen für Wartungs-, Reparatur- oder Notfallzwecke verwendet wird.Es ist ein vielseitiges Werkzeug, das in einer Vielzahl von Anwendungen verwendet werden kann, einschließlich Luftverteilungsleitungen, Umspannwerke und Industrieanlagen.
Der Isolator-Schalter ist so konzipiert, dass er von einer einzigen Person bedient werden kann, wodurch er einfach zu bedienen und zu manövrieren ist.mit einer Breite von mehr als 20 mm,, und ein Satz austauschbarer Anschlüsse, die es dem Benutzer ermöglichen, eine Vielzahl von Aufgaben auszuführen, wie zum Beispiel Schalter und Erdungsleitungen zu öffnen oder zu schließen.
Der Isolatorschalter ist so ausgelegt, daß er einen sichtbaren Bruch im elektrischen Stromkreis erzeugt, der zum Schutz vor zufälligem Kontakt mit angetriebenem Gerät beiträgt.Sie ist auch so konzipiert, daß sie schwierigen Umgebungsbedingungen standhält, wie starker Wind, Regen und Schnee, so dass es für den Einsatz in Außenräumen geeignet ist.
Zustand:
1.Die Höchsthöhe für die Installation darf 1000 m nicht überschreiten.
2Die Umgebungstemperatur sollte +40°C nicht überschreiten und in allgemeinen Gebieten nicht unter -30°C fallen. In Paramos-Gebieten sollte sie nicht unter -40°C fallen.
3Der Winddruck darf 700 Pa nicht überschreiten, was einer Windgeschwindigkeit von 34 m/s entspricht.
4Der Isolator sollte Erdbeben von bis zu 8 Grad Intensität aushalten können.
5.Der Isolator sollte an einem Ort installiert werden, an dem keine häufigen heftigen Vibrationen auftreten.
6.Bei Isolatoren des gewöhnlichen Typs sollten sie vor Gas, Rauch, chemischen Ablagerungen, Salznebeln, Staub,und andere explosionsfähige und ätzende Materialien, die die Isolier- und Leitfähigkeit des Isolators ernsthaft beeinträchtigen können.
7Verschmutzungssichere Isolatoren eignen sich für den Einsatz in stark verschmutzten Leitungsbereichen, sollten jedoch nicht in Bereichen mit explosionsfähigen oder brennfähigen Stoffen installiert werden.
Betrieb:
1- Schließen des Schalters:Wenn der Schalter geschlossen ist, kommen die beiden leitfähigen Teile des Stromkreises miteinander in Berührung und lassen den Strom durch den Stromkreis fließen.
2- Öffnen des Schalters:Wenn der Schalter geöffnet wird, entsteht eine Luftlücke zwischen den beiden leitfähigen Teilen der Schaltung, die den Abschnitt effektiv vom Rest des Systems isoliert.Dies geschieht in der Regel, um Wartung zu ermöglichen, Reparatur- oder Prüfarbeiten sicher durchgeführt werden.
3- Gründung des Stromkreises:Bevor an dem isolierten Abschnitt der Schaltung gearbeitet werden kann, ist es wichtig, die Schaltung zu erden, um zu verhindern, daß sich eine elektrische Ladung ansammelt.Dies geschieht typischerweise mit einem Erdschalter oder Erdungselektrode.
Es ist wichtig zu beachten, dass die Bedienung von Hochspannungsschaltern nur von geschultem und qualifiziertem Personal durchgeführt werden sollte.Da sie bei fehlerhafter Handhabung ein ernstes Risiko für Stromschläge oder Verletzungen darstellen könnenDarüber hinaus ist es wichtig, bei der Arbeit mit Hochspannungsgeräten alle Sicherheitsverfahren und -richtlinien einzuhalten, einschließlich des Trages geeigneter Schutzkleidung und -ausrüstung.Verwendung isolierter Werkzeuge, und sicherstellen, dass der Bereich frei von brennbaren oder explosiven Stoffen ist.
Eigenschaft:
1Isolierung: Der Schalter dient zur Isolierung einer einzelnen Phase des Stromsystems zu Wartungs- oder Reparaturzwecken.
2.Hochspannungsbewertung: Diese Schalter sind so konzipiert, dass sie hohe Spannungsniveaus, typischerweise von wenigen Kilovolten bis zu mehreren hundert Kilovolten, bewältigen.
3.Handbetrieb: Der Schalter wird manuell mit einem Hakenstock oder einem Hebel betrieben. Der Bediener muss in der sicheren Bedienung des Schalters geschult werden.
4.Visuelle Anzeigen: Einige Schalter verfügen über visuelle Anzeigen, die zeigen, ob der Schalter offen oder geschlossen ist, so dass die Bediener den Zustand der Schaltung leichter kennen.
5.Haltbarkeit: Diese Schalter sind so konzipiert, dass sie strengen Umgebungsbedingungen wie extremen Temperaturen, Feuchtigkeit und korrosiven Stoffen standhalten.
6.Sicherheitsmerkmale: Der Schalter ist mit Sicherheitsmerkmalen ausgelegt, um die Bediener vor elektrischen Gefahren zu schützen, wie z. B. Isoliermaterialien, die einen versehentlichen Kontakt mit leistungsfähigen Teilen verhindern.
7.Kompakte Größe: Einphasen-Hochspannungsschalter sind in der Regel klein und können in engen Räumen installiert werden.
Technische Parameter:
| Seriennummer |
Parameter |
Einheit |
Daten |
| 1 |
Nennspannung |
KV |
12 |
| 2 |
Nennstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
Eine |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kurzzeitstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nennbelastung |
Blitzschlag widerstehen Spannung ((Peak) |
Polar-Erde
(Positiv und Negativ) |
KV |
75 |
Zwischenbruch
(Positiv und Negativ) |
85 |
Industriefrequenz-Widerstandsspannung
(1 min)
(Wirkungswert) |
Trocken-/Nassprüfung |
Polar-Erde |
42 ((Trocknen)
34 ((Feuchtigkeit) |
| Zwischenbruch |
48 ((Trocknen) |
| 48 ((Trocknen) |
48 ((Trocknen)
40 ((Feuchtigkeit) |
| 5 |
Widerstand des Hauptkreislaufs |
Schnittstellen |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische Lebensdauer |
Zeiten |
50 |
| 50 |
| 80 |
