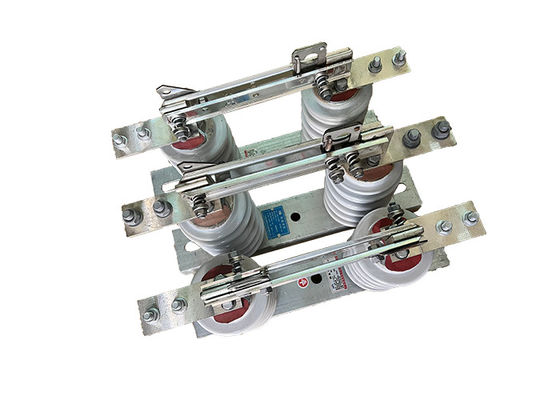

630A-1250A Hochspannungs-Industrial Isolator Schalter Gruppe Trennschalter Einfache Installation in Stromversorgungssystem verwendet
Beschreibung des Produkts:
Ein Hochspannungsschalter ist eine Art elektrischer Schalter, der in Stromversorgungssystemen verwendet wird, um eine Gruppe von Schaltungen vom Rest des Systems zu trennen.Es wird typischerweise in Niederspannungsverteilern verwendet, um eine Gruppe von Schaltkreisen für Wartungs- oder Reparaturarbeiten zu isolieren.
Der Hochspannungsschalter ist so konzipiert, dass er mehrere Schaltungen gleichzeitig verarbeitet, was ihn zu einer effizienten und bequemen Möglichkeit macht, eine Gruppe von Schaltungen zu isolieren.Sie sind typischerweise auf einer Stützstruktur montiert und bestehen aus einem Satz von stationären und beweglichen Kontakten, die durch eine Luftlücke getrennt sindWenn der Hochspannungsschalter geöffnet wird, werden die Kontakte getrennt, wodurch der Stromfluss durch die Schaltkreise unterbrochen und sie vom Rest des Systems isoliert wird.
Es ist auch für einen sicheren und zuverlässigen Betrieb unter verschiedenen Umweltbedingungen ausgelegt.und unterliegen strengen Prüfungs- und Zertifizierungsanforderungen, um ihre Leistung und Sicherheit zu gewährleistenSie ist ein wichtiger Bestandteil der Sicherheit und Zuverlässigkeit des Stromnetzes und ermöglicht die sichere Durchführung von Wartungs- oder Reparaturarbeiten an einer Gruppe von Schaltkreisen, ohne den Rest des Systems zu stören.
Anwendung:
1- Isolierung:Wenn sich der Isolatorschalter in der offenen Position befindet, erzeugt er eine physikalische Lücke im elektrischen Stromkreis, die den Abschnitt der Übertragungsleitung auf beiden Seiten des Schalters elektrisch isoliert.Dies verhindert, dass elektrische Energie durch die Leitung fließt, was zum Schutz vor Schäden an der Ausrüstung nach dem Schalter führen kann.
2Überspannungsschutz:Der Isolatorschalter wird häufig in Verbindung mit Überspannungshalter verwendet, die zum Schutz vor Spannungsüberspannungen durch Blitzeinschläge oder andere elektrische Störungen ausgelegt sind.Die Kombination aus Isolationsschalter und Überspannungshalter hilft, die Ausrüstung vor Schäden zu schützen, indem überschüssige elektrische Energie von der Übertragungsleitung abgeleitet wird.
3.Wartungssicherheit:Durch eine sichtbare Unterbrechung der Übertragungsleitung trägt der Isolatorschalter dazu bei, dass das Wartungspersonal ohne Risiko eines Stromschlags sicher auf der Leitung arbeiten kann.Dies schützt sowohl die Ausrüstung als auch die daran arbeitenden Personen..
Eigenschaft:
1.Hochspannung: Hochspannungs-Isolatorschalter sind so konzipiert, dass sie hohen Spannungsniveaus standhalten, die typischerweise zwischen mehreren Tausend Volt und mehreren hunderttausend Volt liegen.
2Robuste Konstruktion: Hochspannungsschalter sind in der Regel aus Materialien hergestellt, die sehr widerstandsfähig gegen elektrische Bogen, Korrosion und andere Schäden sind, wie Porzellan oder Polymer.
3.Bogenschleudern: Viele Hochspannungsschalter sind mit Bogenschleudern ausgelegt, die dazu beitragen, die durch elektrischen Bogen erzeugte Wärme zu zerstreuen und Schäden am Schalter zu verhindern.
4.Erdschalter: Einige Hochspannungsschalter sind mit einem Erdschalter ausgestattet, der durch Erdung des isolierten Abschnitts der Schaltung ein zusätzliches Sicherheitsniveau bietet.
5.Verriegelungsmechanismus: Um zu verhindern, dass der Schalter während der Wartung versehentlich geschlossen wird,viele Hochspannungsschalter sind mit einem Verriegelungsmechanismus ausgestattet, der verhindert, dass der Schalter geschlossen wird, bis alle Sicherheitsverfahren eingehalten wurden.
6. Sichtanzeige: Hochspannungsschalter können auch Sichtanzeige wie Lichter oder Flaggen enthalten,die einen klaren Hinweis darauf geben, ob sich der Schalter in der offenen oder geschlossenen Position befindet.
Sicherheitsrisiken:
1Stromschlag: Hochspannungsschalter können bei unsachgemäßer Handhabung einen potenziell tödlichen Stromschlag verursachen.Dies kann geschehen, wenn der Schalter vor dem Öffnen nicht ordnungsgemäß isoliert ist oder wenn ein Fehler in der Ausrüstung vorliegt.
2Bogenblitz: Wenn Hochspannungsabschalter geöffnet werden, kann ein Bogenblitz auftreten, der eine erhebliche Menge an Energie in Form von Wärme, Licht und Druck freisetzen kann.Schäden an den Augen, und andere Verletzungen.
Ausfall der Geräte: Hochspannungsschalter können ausfallen, wenn sie nicht ordnungsgemäß gewartet oder überlastet werden, was zu Beschädigungen der Geräte, elektrischen Bränden und anderen Gefahren führen kann.
4Umweltgefahren: Hochspannungsschalter befinden sich häufig im Freien, wo sie extremen Wetterbedingungen wie starkem Wind, starkem Regen,und Blitze,Diese Bedingungen können zusätzliche Sicherheitsrisiken für das Personal schaffen, das die Ausrüstung bedient oder wartet.
Technische Parameter:
| Seriennummer |
Parameter |
Einheit |
Daten |
| 1 |
Nennspannung |
KV |
12 |
| 2 |
Nennstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
Eine |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Kurzzeitstrom |
Modell Nr. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nennbelastung |
Blitzschlag widerstehen Spannung ((Peak) |
Polar-Erde
(Positiv und Negativ) |
KV |
75 |
Zwischenbruch
(Positiv und Negativ) |
85 |
Industriefrequenz-Widerstandsspannung
(1 min)
(Wirkungswert) |
Trocken-/Nassprüfung |
Polar-Erde |
42 ((Trocknen)
34 ((Feuchtigkeit) |
| Zwischenbruch |
48 ((Trocknen) |
| 48 ((Trocknen) |
48 ((Trocknen)
40 ((Feuchtigkeit) |
| 5 |
Widerstand des Hauptkreislaufs |
Schnittstellen |
630 |
| 1000 |
| 1250 |
| 6 |
Mechanische Lebensdauer |
Zeiten |
50 |
| 50 |
| 80 |
