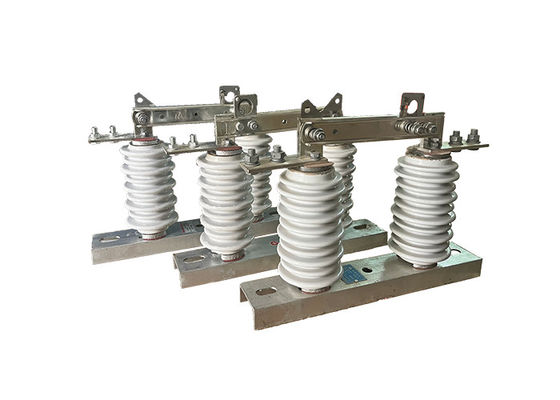

Hochspannungsschalter Schalter Hookstick Trennschalter Elektrisch betrieben Industrieunterstation verwendet

Hochspannungsschalter Schalter Hookstick Trennschalter Elektrisch betrieben Industrieunterstation verwendet

Beschreibung des Produkts:

Hochspannungs-Isolatorschalter werden typischerweise in Hochspannungs-Übertragungs- und Verteilersystemen verwendet, um Teile des Netzes für Wartungs- oder Reparaturarbeiten zu isolieren.Sie dienen auch als Sicherheitsvorrichtung zum Schutz der Arbeitnehmer vor elektrischen Gefahren, wie zum Beispiel zufälliger Kontakt mit aktiven Systemteilen.

Sie sind für hohe Spannungen und Ströme konzipiert und werden oft an Außenstellen installiert, wo sie harten Umgebungsbedingungen wie extremen Temperaturen, Wind,Sie sind daher so konstruiert, dass sie diesen Bedingungen standhalten und oft aus langlebigen Materialien wie Stahl oder Aluminium bestehen.

Hochstspannungs-Isolatorschalter gibt es je nach Anwendung und Bedarf in verschiedenen Arten und Konfigurationen.während andere für den Außenbereich geeignet sindEinige sind manuell zu bedienen, andere sind automatisiert und können ferngesteuert werden.

Zusätzlich zu ihrer primären Funktion der Isolierung von Schaltkreisen verfügen Isolationsschalter auch über andere wichtige Merkmale, z. B. eine visuelle Anzeige ihres Zustands (offen oder geschlossen),und sicherzustellen, dass der Stromkreis nicht angetrieben wird, wenn der Isolator geöffnet ist.

Anwendung

1.Stromnetze: Der oberflächliche Hochspannungs-vertikale Isolatorschalter ist eine wichtige Komponente in Stromnetzen, bei der er zur Wartung oder Reparatur von Abschnitten der Übertragungsleitung verwendet wird.Dies trägt dazu bei, dass das Stromnetz betriebsbereit und zuverlässig bleibt, auch während Wartungs- oder Reparaturarbeiten.

2.Elektrische Umspannwerke: Der oberflächliche Spannungsschalter für vertikale Isolierungen wird auch häufig in elektrischen Umspannwerken verwendet.mit einer Breite von mehr als 20 mm,Dies trägt dazu bei, dass die Umspannstation auch während der Wartungs- oder Reparaturarbeiten betriebsbereit und zuverlässig bleibt.

3.Erneuerbare Energiesysteme: Der oberflächliche Hochspannungs-vertikale Isolatorschalter wird auch in erneuerbaren Energiesystemen wie Wind- und Solarkraftwerken eingesetzt.zur Isolierung von Abschnitten der Übertragungsleitung zur Wartung oder ReparaturDies trägt dazu bei, dass das erneuerbare Energiesystem auch während der Wartungs- oder Reparaturarbeiten betriebsbereit und zuverlässig bleibt.

Betrieb:

Der Hochspannungs-Isolator-Schalter trennt das leitfähige Teil mit einem Isolator von der Basis, um eine normale Arbeitsdistanz zu gewährleisten und das leitfähige Teil, den Isolator, zu befestigen.mit einer Breite von mehr als 20 mm,. Wenn es sich in der offenen Position befindet, gibt es eine sichtbare Lücke und eine angemessene Trennungsdistanz, um der normalen Betriebsspannung standzuhalten.Sie kann den normalen Betriebsstrom und den Kurzschlussfehlerstrom zuverlässig tragen.Aufgrund des vorhandenen speziellen Lichtbogenlöschgeräts kann es nur für Schaltkreise mit Spannung, aber ohne Last verwendet werden.Die Öffnungs- und Schließvorgänge werden mit einem Isolierhaken durchgeführt, um das runde Loch in der Verriegelung zu ziehen oder zu drücken, wodurch sich der dynamische Verriegelungshaken löst und sich mit dem statischen Verriegelungshaken verbindet.

Zustand:

1.Die Höchsthöhe für die Installation darf 1000 m nicht überschreiten.
2Die Umgebungstemperatur sollte +40°C nicht überschreiten und in allgemeinen Gebieten nicht unter -30°C fallen. In Paramos-Gebieten sollte sie nicht unter -40°C fallen.
3Der Winddruck darf 700 Pa nicht überschreiten, was einer Windgeschwindigkeit von 34 m/s entspricht.
4Der Isolator sollte Erdbeben von bis zu 8 Grad Intensität aushalten können.
5.Der Isolator sollte an einem Ort installiert werden, an dem keine häufigen heftigen Vibrationen auftreten.
6.Bei Isolatoren des gewöhnlichen Typs sollten sie vor Gas, Rauch, chemischen Ablagerungen, Salznebeln, Staub,und andere explosionsfähige und ätzende Materialien, die die Isolier- und Leitfähigkeit des Isolators ernsthaft beeinträchtigen können.
7Verschmutzungssichere Isolatoren eignen sich für den Einsatz in stark verschmutzten Leitungsbereichen, sollten jedoch nicht in Bereichen mit explosionsfähigen oder brennfähigen Stoffen installiert werden.

Technische Parameter:
