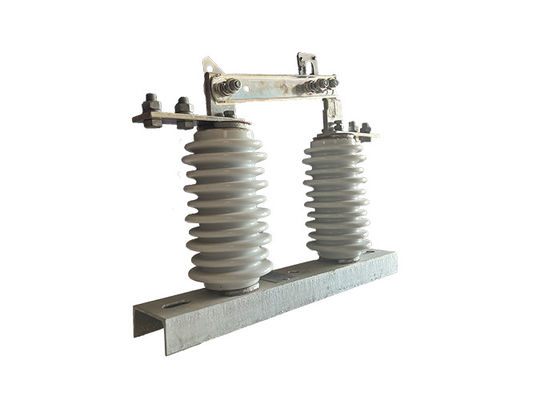

Portabler Hochspannungs-Gleichspannungs-Abschalter Einphasen-Isolator-Schalter 1000m Höhenhöhe mit Outdoor-VCB verwendet

Portabler Hochspannungs-Gleichspannungs-Abschalter Einphasen-Isolator-Schalter 1000m Höhenhöhe mit Outdoor-VCB verwendet

Beschreibung des Produkts:

Ein Hochspannungsschalter ist ein elektrischer Schalter, der verwendet wird, um einen Stromkreis von seiner Stromquelle zu trennen.Es wird typischerweise in Hochspannungs-Stromübertragungs- und -verteilsystemen eingesetzt, um Wartungspersonal zu ermöglichen, ohne Risiko eines Stromschlags sicher an der Ausrüstung zu arbeiten.

Der Hochspannungsschalter verfügt über eine Klinge oder einen Kontakt, der durch Drehen des Stängels geöffnet oder geschlossen werden kann, wodurch der Stromkreis eingeschaltet oder ausgeschaltet wird.Die Stange hat in der Regel ein nicht leitfähiges Material, um den Bediener von der Hochspannung zu isolieren.

Hochspannungs-Isolatorschalter gibt es in verschiedenen Designs und Größen, abhängig von der Spannung und dem Strom der Schaltung, die sie steuern sollen.Sie werden häufig an einem Pfahl oder einer Struktur montiert und häufig zusammen mit anderen Schutzvorrichtungen verwendet, wie z. B. Leistungsschalter und Sicherungen, um die Sicherheit und Zuverlässigkeit des elektrischen Systems zu gewährleisten.

Betrieb:

1Schließung des Schalters: Wenn der Schalter geschlossen ist, kommen die beiden leitfähigen Teile des Stromkreises miteinander in Berührung, so dass elektrischer Strom durch den Stromkreis fließt.

2Öffnung des Schalters: Bei Öffnung des Schalters entsteht eine Luftlücke zwischen den beiden leitfähigen Teilen der Schaltung, die den Abschnitt effektiv vom Rest des Systems isoliert.Dies geschieht in der Regel, um Wartung zu ermöglichen, Reparatur- oder Prüfarbeiten sicher durchgeführt werden.

3- Erdung des Stromkreises: Bevor auf dem isolierten Abschnitt des Stromkreises Arbeiten durchgeführt werden können, ist es wichtig, den Stromkreis zu erden, um zu verhindern, daß sich eine elektrische Ladung ansammelt.Dies geschieht typischerweise mit einem Erdschalter oder Erdungselektrode.

Es ist wichtig zu beachten, dass die Bedienung von Hochspannungsschaltern nur von geschultem und qualifiziertem Personal durchgeführt werden sollte.Da sie bei fehlerhafter Handhabung ein ernstes Risiko für Stromschläge oder Verletzungen darstellen könnenDarüber hinaus ist es wichtig, bei der Arbeit mit Hochspannungsgeräten alle Sicherheitsverfahren und -richtlinien einzuhalten, einschließlich des Trages geeigneter Schutzkleidung und -ausrüstung.Verwendung isolierter Werkzeuge, und sicherstellen, dass der Bereich frei von brennbaren oder explosiven Stoffen ist.

Eigenschaft:

1Isolierung: Der Schalter dient zur Isolierung einer einzelnen Phase des Stromsystems zu Wartungs- oder Reparaturzwecken.

2.Hochspannungsbewertung: Diese Schalter sind so konzipiert, dass sie hohe Spannungsniveaus, typischerweise von wenigen Kilovolten bis zu mehreren hundert Kilovolten, bewältigen.

3.Handbetrieb: Der Schalter wird manuell mit einem Hakenstock oder einem Hebel betrieben. Der Bediener muss in der sicheren Bedienung des Schalters geschult werden.

4.Visuelle Anzeigen: Einige Schalter verfügen über visuelle Anzeigen, die zeigen, ob der Schalter offen oder geschlossen ist, so dass die Bediener den Zustand der Schaltung leichter kennen.

5.Haltbarkeit: Diese Schalter sind so konzipiert, dass sie strengen Umgebungsbedingungen wie extremen Temperaturen, Feuchtigkeit und korrosiven Stoffen standhalten.

6.Sicherheitsmerkmale: Der Schalter ist mit Sicherheitsmerkmalen ausgelegt, um die Bediener vor elektrischen Gefahren zu schützen, wie z. B. Isoliermaterialien, die einen versehentlichen Kontakt mit leistungsfähigen Teilen verhindern.

7.Kompakte Größe: Einphasen-Hochspannungsschalter sind in der Regel klein und können in engen Räumen installiert werden.

Anwendung:

1.Schaltkreislaufisolation: Hochspannungs-Isolatorschalter werden verwendet, um einen Abschnitt eines Hochspannungskreislaufs für Wartungs-, Reparatur- oder Testzwecke zu isolieren.der Abschnitt kann effektiv vom Rest des Systems getrennt werden, so dass die Arbeit sicher durchgeführt werden kann.

2.Lastschalter: Hochspannungs-Isolatorschalter können als Lastschalter zur Steuerung des Stromflusses in einem Stromkreis verwendet werden.Sie sind besonders nützlich in Situationen, in denen die Last relativ gering ist und keine Schaltanlage oder Sicherung benötigt.

3Oberleitungsschutz: Hochspannungsschalter werden häufig an Oberleitungen installiert, um vor Blitzeinschlägen und anderen elektrischen Störungen zu schützen.Durch Isolieren eines Linienabschnitts, kann der Schalter dazu beitragen, Schäden an der Ausrüstung zu verhindern und das Risiko von Stromausfällen zu verringern.

4.Transformationsschutz: Hochspannungsschalter werden auch zum Schutz von Transformatoren verwendet, indem sie sie im Falle eines Fehlers oder einer Überlastung vom elektrischen Netz isolieren.Der Transformator kann vom Netz getrennt werden., um Schäden am Transformator und anderen Geräten zu vermeiden.

mit einer Leistung von mehr als 1000 W

Die Beziehung zwischen dem Vakuumschalter und dem Hochspannungsschalter liegt in ihrer komplementären Funktion im elektrischen System:

1.Schaltkreislaufunterbrechung: Der Vakuumschaltkreislaufschalter ist für die Unterbrechung des elektrischen Stromkreises während des normalen Betriebs oder im Falle eines Fehlers verantwortlich.Es dient als primäres Mittel, um den Stromfluss zu brechen.Im Gegensatz dazu wird der Trennisolator verwendet, um die Schaltung während der Wartung oder Reparatur von der Stromquelle zu isolieren.Es bietet eine zusätzliche Sicherheitsschicht durch physische Öffnung des Stromkreises.

2Koordination: In Hochspannungssystemen werden der Vakuumschalter und der Trennisolator oft miteinander abgestimmt.Der Leistungsschalter ist dafür verantwortlich, Fehler zu erkennen und den Stromfluss zu unterbrechen, während der Trennisolator verwendet wird, um die Schaltung physisch zu isolieren und ein sichtbares Anzeichen für den Trenn zu geben.

3.Sicherheit und Wartung: Der Trennungsisolator spielt eine entscheidende Rolle bei der Gewährleistung der Sicherheit des Wartungspersonals.der Trennisolator wird betrieben, um den Stromkreis zu öffnen und eine sichtbare Luftlücke zu schaffenDer Vakuumschalter schützt das System während des normalen Betriebs und im Falle von Störungen.
