Automatischer Vakuum-Schaltkreislaufschalter 630A/1250A

Automatischer Vakuum-Schaltkreislaufschalter 630A/1250A

Beschreibung des Produkts:

Der automatische Vakuumschalter ZW8-12 ist nach internationalen Normen konzipiert und mit fortschrittlichen Technologien hergestellt.mit einem Stromgehalt von bis zu 630 A, und einen Kurzschlussbrechstrom von bis zu 20 kA.

Der Leistungsschalter besteht aus mehreren Schlüsselkomponenten, darunter dem Vakuumunterbrecher, dem Bedienmechanismus und dem Steuerungssystem.Der Vakuumunterbrecher ist das Herzstück des Leistungsschalters und verantwortlich für die Unterbrechung des elektrischen StromsEs ist so konzipiert, dass es im Vakuum arbeitet, was dazu beiträgt, Bogen zu verhindern und einen zuverlässigen Betrieb zu gewährleisten.

Der Bedienmechanismus ist für das Öffnen und Schließen des Schaltwerks zuständig und kann manuell oder elektrisch bedient werden.Das Steuerungssystem überwacht den Leistungsschalter und gibt dem Bediener Feedback, so daß sie den Zustand des Trenners überwachen und eventuelle Störungen erkennen können.

Der ZW8-12-Pfahlschalter ist sehr zuverlässig und erfordert nur minimale Wartung.mit einem Gehalt an Kohlenwasserstoffen von mehr als 0,5%.

Eigenschaft:

Mikrocomputerschutzfunktion

1Es verfügt über eine dreistufige Stromschutzfunktion: Schnellfahrt, zeitlich begrenzte Schnellfahrt und Überstromschutz.

2.Flexible Einstellung von schnellen und langsamen Zeitmerkmalen.

3.Benutzer können Schutzwerte und Verzögerungen festlegen.

Wiederverschließungsfunktion

1Es können bis zu drei Wiederverschlussvorgänge eingestellt werden.

2Die Benutzer können die Anzahl der Wiederverschlussvorgänge und die verschiedenen Wiederverschlussintervalle frei wählen.

3Es hat die Funktion der Beschleunigung vor der Wiederverschließung, der Beschleunigung nach der Wiederverschließung und der sequentiellen Koordinierungswahl.

Funktion für den Wiederaufbau des Netzes

1.einschließt Unterspannungsauslösung, automatisches Wiederverschließen, kurzzeitiges Nicht-Wiederverschließen, kontinuierliches Nicht-Wiederverschließen, Unterspannungs-Wiederverschließen, automatisches Zurücksetzen, kurzzeitige Aktivierung des Standby-Schutzwertes,und kontinuierliche Aktivierung des Standby-Schutzwertes.

2.Distributed Intelligent Control kann nach der vor eingestellten Funktion während des Ringnetzbetriebs realisiert werden.

3.Wenn ein Netzwerkfehler auftritt, wird der Fehler automatisch gelöscht, das Fehlergebiet isoliert, die Energie automatisch übertragen und die Stromversorgung in den nicht fehlerhaften Bereich wiederhergestellt.

Messfunktion

1Es erfasst Spannung, Strom und andere Betriebsdaten sowie Ereignisprotokolle.

Funktion FTU

1Es kann vier Fernfunktionen der Fernbedienung, Telemetrie, Fernsignalisierung und Fernregelung erreichen.

2Es beinhaltet Fernbedienung, Fernüberwachung verschiedener Zustände, Fernanzeige verschiedener Messwerte und Ereignisprotokolle sowie Fernanpassung verschiedener Satzwerte.

Kommunikationsschnittstelle und -protokoll

Die Steuerung ist mit einer Datenschnittstelle und einem Standard-Fernkommunikationsprotokoll ausgestattet, das verschiedene Kommunikationsmethoden wie Glasfaser, Kabel und drahtlos unterstützt.als Fernterminal im Stromverteilungsautomatisierungssystem dient.

Fernbedienungsfunktion

Es kann mit einer drahtlosen Fernbedienung ausgestattet werden, um Fernöffnungs- und Schließvorgänge aus nächster Nähe mit sicherem und zuverlässigem Betrieb zu erreichen.

Ersatzbatterie

1.Es kann mit einer Backupbatterie ausgestattet werden, um den normalen Betrieb für 12 Stunden nach Wechselstromverlust zu erhalten.

Funktion zum Schutz der Doppelversorgungsschalter

1Es verfügt über eine doppelte Leistungssteuerung, mit automatischer Verzögerungs-Wiederverschlussfunktion beim Einschalten und automatischer Verzögerungs-Trip-Funktion beim Ausschalten.

2Die Ausgangsseite hat die Funktion, sich nicht zu schließen, wenn Strom vorhanden ist, und die beiden Schalterpositionen sind ineinander verschlossen.


Aufbau:

1.Formbasierte Einmal-Rückziehungsformtechnologie: Die Oberdecke des Gehäuses wird mit Hilfe einer fortschrittlichen Einmal-Rückziehungsformtechnologie hergestellt,mit einer Breite von mehr als 20 mm,Diese Technologie erleichtert zudem eine einfache Montage. Darüber hinaus ist das Gehäuse rost- und korrosionsbeständig.Die Benutzer haben die Wahl zwischen Edelstahl- oder hochwertiger Stahlplattensprühbehandlung.

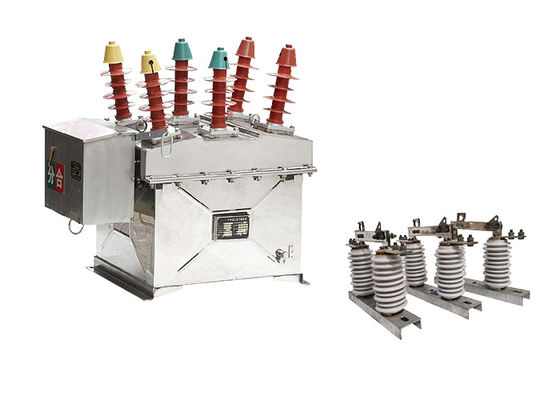

2.Abschaltungsschalter (optional): Der Vakuumschalter ZW32-12 bietet eine optionale Abschaltungsschalterfunktion. Dieser Schalter ist speziell auf der Grundlage der Schaltkörper-Einheit ZW8 konzipiert.Es dient als bequemer und gut sichtbarer Trennpunkt während der Wartung der VerteilungsleitungenUm Fehlfunktionen zu vermeiden, ist eine mechanische Verriegelungseinrichtung zwischen dem Trennschalter und dem Leistungsschalter eingebaut.Dies sorgt für eine erhöhte Sicherheit und minimiert das Risiko von Unfallvorfällen.

Zustand:

1.Umgebungstemperatur: -40°C ~ +70°C (durchschnittliche Tagestemperatur von höchstens +40°C)

2.Höhe: > 1000 m (max. 3000 m)

3.Umgebungsfeuchtigkeit:Durchschnittliche tägliche relative Luftfeuchtigkeit nicht mehr als 95%, durchschnittliche monatliche relative Luftfeuchtigkeit

4.Verunreinigungsgrad:Ebene IV

5Höchstwindgeschwindigkeit: 700 Pa (entspricht einer Windgeschwindigkeit von 35 m/s)

6Erdbebenintensität: 8 Grad.

Technischer Parameter:
