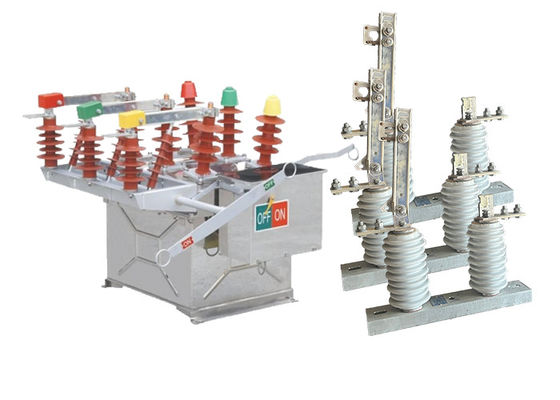

HengAnshun Automatischer Vakuum-Schaltkreislauf, der im Verteilsystem verwendet wird, mit Hochspannungs-Dikonnektorschalter betrieben

HengAnshun Automatischer Vakuum-Schaltkreislauf, der im Verteilsystem verwendet wird, mit Hochspannungs-Dikonnektorschalter betrieben

Beschreibung des Produkts:

Der ZW8-12 Outdoor-Hochspannungs-Wechselstrom-Vakuum-Schaltkreislaufschalter ist eine Art elektrischer Schaltanlage, die häufig in Stromübertragungs- und Verteilernetzwerken eingesetzt wird.Es ist für den Betrieb im Außenbereich ausgelegt und ist für eine maximale Spannung von 12 kV und eine Frequenz von 50 Hz bestimmt..

Die Hauptaufgabe des ZW8-12-Schaltschalters ist es, den Stromstrom bei Überlastung oder Kurzschluss zu unterbrechen.Dies hilft, die elektrische Ausrüstung nachgelagert vor Schäden zu schützen und Stromausfälle zu verhindern.

Der Schaltkreislaufschalter ZW8-12 eignet sich besonders für den Einsatz in Verteilernetzen für städtische und ländliche Stromnetze mit 10 kV.Es handelt sich um ein ausgereiftes und zuverlässiges Produkt, das seit vielen Jahren in der Energieindustrie weit verbreitet ist.

Einer der wichtigsten Vorteile des ZW8-12-Schaltwerks ist die Verwendung von Vakuumunterbrechern.Vakuumunterbrecher können elektrische Ströme sehr effizient unterbrechen und sind bekannt für ihre lange Lebensdauer und ihre geringe Wartung. Dies macht den ZW8-12 Schaltkreis einen kostengünstigen und zuverlässigen Lösung für Stromverteilungssystem

Die GW9-10 Außeneinschlussschalter spielen eine entscheidende Rolle in Hochspannungs-Stromübertragungs- und -verteilsystemen.Speziell konstruiert, um Schaltungen für Wartungs- oder Reparaturzwecke von ihren Stromquellen zu trennen, um die Sicherheit der Arbeiter, die Aufgaben im System ausführen, zu gewährleisten.

Die Hauptaufgabe eines Außeneinschlusses ist es, den Stromkreis von der Stromversorgung zu isolieren.Dies wird durch einen rotierenden Pol erreicht, der das Öffnen und Schließen der Schaltklinge oder des Kontakts steuertDurch die Drehung des Stängels kann die Klinge eingeschaltet oder ausgeschaltet werden, wodurch der Schaltkreis effektiv angeschlossen oder getrennt wird.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,.

Die Sicherheit des Bedieners ist bei Hochspannungssystemen von größter Bedeutung. Daher ist der Stab eines Außeneinschlussschalters typischerweise aus einem nichtleitenden Material gefertigt.wie Glasfaser oder VerbundwerkstoffeDiese Materialauswahl sorgt dafür, daß der Pfahl eine Isolierung gegen die im System vorhandene Hochspannung bietet und den Bediener während des Schaltbetriebs vor einem elektrischen Schlag schützt.

Außene Trennschalter sind in verschiedenen Designs und Größen erhältlich, um die Spannungs- und Stromwerte der von ihnen gesteuerten Schaltungen zu berücksichtigen.Sie werden üblicherweise auf Stangen oder Strukturen im Außenbereich installiert, um eine einfache Zugänglichkeit und Bedienung zu ermöglichenBei Verwendung in Verbindung mit anderen Schutzvorrichtungen wie Schaltanlagen und SicherungenTrennschalter tragen zur allgemeinen Sicherheit und Zuverlässigkeit des elektrischen Systems bei, indem sie ein Mittel zur Isolierung und zum Schutz bieten..

Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltungsschaltern verwendet werden kann.

Eigenschaft:

1Der Hochspannungs-AC-Vakuum-Schaltkreislaufbrecher ZW8-12 verfügt über eine verbesserte Verschmutzungsbekämpfungsfähigkeit und eine interne Isolierung, die sowohl für Luft als auch für Epoxidharz-Kompositionsisolierung ausgelegt ist.Dieses Isolationssystem schützt den Leistungsschalter vor Umweltverschmutzungen, so dass auch bei verschmutzten oder rauen Außenbedingungen ein zuverlässiger Betrieb gewährleistet ist.

2Der Schaltkreislaufschalter ZW8-12 ist mit einem Funktionsmechanismus für den Speicher von Raketenenergie ausgestattet, der gespeicherte Energie zur effizienten Bedienung des Schaltkreislaufs nutzt.schnelle und zuverlässige Umschaltvorgänge ermöglichenDer Energiespeicher verbessert die Leistung und Zuverlässigkeit des Schaltgeräts.

3.Der Schaltbrenner ZW8-12 kann mit einem einseitigen (linksseitigen) oder zweiseitigen Trennschalter sowie einem externen PT (Potential Transformer) konfiguriert werden.Diese Flexibilität ermöglicht vielseitige Installationsmöglichkeiten, die auf spezifischen Systemanforderungen basierenDer einseitige oder zweiseitige Trennschalter ermöglicht eine einfache Isolierung des Leistungsschalters vom Stromnetz, während der externe PT eine genaue Spannungsmessung und Überwachung ermöglicht.


Einrichtung:

Die Beziehung zwischen dem Vakuumschalter für den Außenbereich und dem Hochspannungsschalter für den Außenbereich liegt in ihrer komplementären Funktion im elektrischen System:

Unterbrechung des Stromkreises: Der Vakuum-Schalter ist für die Unterbrechung des Stromkreises während des normalen Betriebs oder im Falle eines Fehlers verantwortlich.Es dient als primäres Mittel, um den Stromfluss zu brechen.Im Gegensatz dazu wird der Trennisolator verwendet, um die Schaltung während der Wartung oder Reparatur von der Stromquelle zu isolieren.Es bietet eine zusätzliche Sicherheitsschicht durch physische Öffnung des Stromkreises.

Koordination: In Hochspannungssystemen werden der Vakuum-Schaltkreislauf und der Trenn-Isolator häufig koordiniert, um zusammenzuarbeiten.Der Leistungsschalter ist dafür verantwortlich, Fehler zu erkennen und den Stromfluss zu unterbrechen, während der Trennisolator verwendet wird, um die Schaltung physisch zu isolieren und ein sichtbares Anzeichen für den Trenn zu geben.

Sicherheit und Wartung: Der Trennungsisolator spielt eine entscheidende Rolle bei der Gewährleistung der Sicherheit des Wartungspersonals.der Trennisolator wird betrieben, um den Stromkreis zu öffnen und eine sichtbare Luftlücke zu schaffenDer Vakuumschalter schützt das System während des normalen Betriebs und im Falle von Störungen.

Aufbau:

1.Vakuumunterbrecher: Der Vakuumunterbrecher ist das Herzstück des Leistungsschalters. Er besteht aus einem festen Kontakt und einem beweglichen Kontakt, der in einer Vakuumkammer versiegelt ist.,Die Rolle des Vakuumunterbrechers besteht darin, den Bogen zu löschen und eine zuverlässige Unterbrechung des Stroms zu gewährleisten.

2.Betriebsmechanismus: Der Leistungsschalter ist mit einem Betriebsmechanismus ausgestattet, der für das Öffnen und Schließen der Kontakte zuständig ist.hydraulischer MechanismusDer Betriebsmechanismus sorgt für einen reibungslosen und zuverlässigen Betrieb des Schaltwerks.

3Isolierende Gehäuse: Der Leistungsschalter befindet sich in einer isolierenden Gehäuse, die Schutz vor äußeren Faktoren wie Feuchtigkeit, Staub und Verunreinigungen bietet.Das Gehäuse besteht in der Regel aus hochwertigen Isolierstoffen, um die erforderliche dielektrische Festigkeit und Isolierungseigenschaften zu erhalten.

4Steuerungs- und Schutzsystem: Der Schaltschalter ZW8-12 verfügt über ein Steuerungs- und Schutzsystem zur Überwachung und Steuerung seines Betriebs, bestehend aus verschiedenen Sensoren, Relais,und Steuergeräte zur Erkennung von abnormalen Bedingungen, die Signalinträge bereitstellen und das Öffnen oder Schließen des Leistungsschalters initiieren.

5Anschlussschaltungen: Der Schaltbrenner verfügt über Anschlussschaltungen für die eingehenden und ausgehenden elektrischen Anschlüsse.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

6Hilfs- und Steuerkomponenten: Zusätzliche Hilfs- und Steuerkomponenten können im Leistungsschalter vorhanden sein, um seine Funktionalität zu verbessern.Spannungstransformatoren, Stromtransformatoren und sonstiges Zubehör, das zur Überwachung, Messung und Steuerung der elektrischen Parameter erforderlich ist.

Vorteil:

1.Es ist mit einem Stromspeicherbetriebsmechanismus vom Typ CT23 ausgestattet.

2.ZW8-12G besteht aus ZW8-12 Brecher und Isolator, der als kombinierter Brecher bezeichnet wird, kann als Sektionalisierer verwendet werden.

3Die Struktur des Brechers besteht aus einer in einem Behälter montierten dreiphasigen, in einem Metallbehälter eingeschlossenen dreiphasigen Vakuumbogenlöschkammer, mit Isoliermaterial zwischen den Phasen und einer Phase für jede aus SMC.

4Zuverlässige Leistung und hohe Isolierfestigkeit.

Anwendung:

1Stromverteilung: Außenvakuum-Schaltkreisbrecher werden in Stromverteilsystemen häufig zum Schalten und Schützen von Verteiltransformatoren, Zuführern und anderen Geräten eingesetzt.Sie werden üblicherweise an Außenpfosten installiert, Umspannwerke und Schaltanlagen.

2Erneuerbare Energien im Versorgungsbereich: Außene Vakuum-Schaltkreislaufschalter werden in Projekten im Bereich erneuerbarer Energien im Versorgungsbereich wie Wind- und Solarparks verwendet, um Wechselrichter und andere Geräte zu schützen und zu schützen.

3Eisenbahnsysteme: Außenvakuumschaltbremser werden in Eisenbahnsystemen wie Signalsysteme und Eisenbahninfrastruktur zum Schalten und Schützen von elektrischer Ausrüstung verwendet.

4.Bergbau: Außenvakuum-Schaltkreislaufschalter werden in Bergbau verwendet, um elektrische Geräte in rauen Außenumgebungen zu schalten und zu schützen.

5.Öl- und Gasindustrie: In der Öl- und Gasindustrie werden Außenvakuum-Schaltungsschalter verwendet, um elektrische Geräte wie Pumpen, Kompressoren und Pipelines zu schalten und zu schützen.

Technischer Parameter:

ZW8-12


GW9-10
