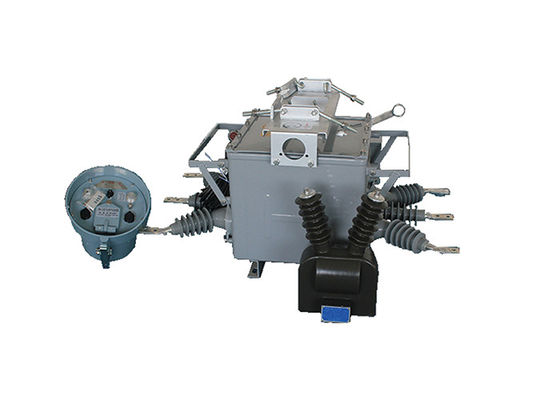

Drei-Phasen-Vcb Außen-AC-Automatischer Vakuum-Schaltkreisbrecher aus Edelstahl mit intelligenter Steuerung

Drei-Phasen-Vcb Außen-AC-Automatischer Vakuum-Schaltkreisbrecher aus Edelstahl mit intelligenter Steuerung

Beschreibung des Produkts:

Der automatische Vakuum-Schaltkreislaufschalter ZW20-12(F) ist speziell für den Außenbereich in ländlichen und städtischen 10 kV-Verteilnetzen konzipiert.Es ist in der Lage, verschiedene Szenarien wie Laststrom, Überlaststrom und Kurzschlussstrom.
Der Leistungsschalter verfügt über eine dreiphasige gemeinsame Boxstruktur, die wesentliche Komponenten wie den Bedienmechanismus, den leitfähigen Stromkreis, das Isolationssystem, das Dichtungselement und die Hülle umfasst.Diese Komponenten arbeiten harmonisch zusammen, um den effizienten und sicheren Betrieb des Schaltwerks sicherzustellen.
Um die Steuerungs- und Überwachungsfähigkeiten weiter zu verbessern, ist der ZW20-12 ((F)) -Schalter mit intelligenten Fernschaltanlagen ausgestattet.Diese Endgeräte ermöglichen die Integration in Anwendungen zur Verteilungsautomatisierung, die Fernbedienung und Echtzeitüberwachung des Leistungsschalters ermöglicht.
Zusätzlich zur ZW20-12(F) Variante gibt es eine weitere Option namens ZW20-12(Z.Diese Variante ist ein intelligenter Hochspannungs-AC-True-Airbreaker für den Außenbereich, der eine GSM-Kurzmeldungsfunktion enthältDiese Funktionalität ermöglicht die Kommunikation über Textnachrichten und bietet dem Schalter ein zusätzliches Kontroll- und Kommunikationsmittel.

Darüber hinaus kann der ZW20-12 ((F) -Auslöser mit einem Spaltschalter-Steuergerät kombiniert werden, um ein Außenspalt-Hochspannungs-Wechselstrom-Echtluftschaltersystem zu erstellen.Diese Kombination verbessert die allgemeine Funktionalität und Vielseitigkeit des Leistungsschalters, die umfassende Kontroll- und Schutzfunktionen bieten.



Eigenschaften der Steuerung:

1. Kann mit 485 / 232 Kommunikationsoberfläche ausgestattet werden, oder durch optische Faser, drahtlose Fernüberwachung; Wiederverriegelung Beschleunigung Funktion: wenn der Schalter schwer ist

2Automatische Beschleunigung im Falle eines dauerhaften Ausfalls

3Fernbedienung/Handschließung beschleunigt das Ausfahren und das Verriegeln des Rückschließens: Wenn der Benutzer die Leitung überarbeitet und Strom überträgt, wenn er vergisst, die Erdungsbremse zu entfernen,Die Fahrt sollte beschleunigt werden.

4Die Verzögerungszeit von drei Schließungen kann angepasst werden.

5Der Tripping-Schaltkreis hat die Funktion, Sprünge zu verhindern.

6Der Null-Sequenz-Strom kann in und aus der Zone ausfallen.

7. Die Fernbedienung öffnet und schließt mit dem Entwurf, um Fehlbetrieb zu verhindern.




Eigenschaft:

1Der automatische Vakuum-Schaltkreislaufschalter ZW20-12(F) zeigt eine robuste Verschmutzungsbeständigkeit.Gewährleistung einer zuverlässigen Leistung auch unter verschmutzten BedingungenAußerdem ist der Schaltschalter ohne Verbrennungs- oder Explosionsgefahr ausgestattet.Verbesserung der allgemeinen Sicherheit.

2Der Schaltkreislauf ist vollständig geschlossen und mit SF6-Gas gefüllt.für den Einsatz in hohen Temperaturen und feuchten Gebieten geeignetDas versiegelte Gehäuse schützt die inneren Komponenten vor äußeren Elementen und gewährleistet eine optimale Leistung und Langlebigkeit.

3Der Schaltkreislauf ist mit einem Stromtransformator (CT) ausgestattet, der Strom an den intelligenten Steuergerät zur Informationsanalyse ausgibt.die Flexibilität bei der Konfiguration des Systems ermöglichtDie Verbindungstermine lassen sich leicht an die entsprechenden Terminalsteckdosen anschließen, wodurch bequeme Installations- und Wartungsprozesse erleichtert werden.

4Der Betriebsmechanismus des Schaltwerks ist innovativ und einfach, was zu einer kompakten Größe und einer leichten Konstruktion führt.Risiken einer Fehlfunktion oder eines Ausfalls minimierenDie kompakte Größe trägt auch zur platzsparenden Installation und einfachen Handhabung bei.

5Die Außengehäuse des Schaltschalters verfügt über auffällige Indikatoren für den Zustand "Energie speichern", "offen" und "nahe".mit einer Leistung von mehr als 50 Watt,Dieses visuelle Feedback erhöht die Betriebseffizienz und sorgt für eine genaue Überwachung des Zustands des Schaltwerks.

Aufbau:

1.Die auf dem Mikrocomputer basierende Relais-Schutz- und Überwachungseinrichtung dient als Steuerung für das Leistungsschaltersystem.Es verwendet fortschrittliche Mikrocomputertechnologie, um präzise und effiziente Relais-Schutz- und Überwachungsfunktionen bereitzustellen.

2.Die Steuerung ist mit einer robusten Wetterbeständigkeit ausgelegt, die es erlaubt, verschiedenen Umgebungsbedingungen standzuhalten.Sicherstellung eines zuverlässigen Betriebs auch in feuchten oder feuchten Umgebungen.

3.Um eine sichere und zuverlässige Verbindung herzustellen, ist die Steuerung mit Flugzeuganschlüssen an den Schaltkörper angeschlossen.Sicherstellung der korrekten Kommunikation und Funktionalität zwischen Steuerung und Schalter.

4Die Steuerung verfügt über eine hervorragende Verbindungssicherheit, wodurch das Risiko von Signalverlust oder -störungen minimiert wird.Sicherstellung der Integrität und Genauigkeit des Relaisschutz- und Überwachungssystems.

Umweltbedingungen:

1Höhenlage: 2000 m.

2.Umgebungstemperatur:außen -30°C~+55°C

Die höchste Jahresdurchschnittstemperatur beträgt 20°C

Höchstdurchschnittliche Tagestemperatur beträgt 30°C

3.Relative Luftfeuchtigkeit: 95% ((25°C)

4.Seismische Kapazität: Erdbebenbeschleunigung 0,3 g

Vertikale Beschleunigung beim Boden 0,15 g

Beim Handeln für drei Sinuswellen

Sicherheitsfaktor 1.67

5- Erdbebenintensität: 7 Grad.

6. Höchsttäglicher Temperaturunterschied:25°C

7.Einrichtungsort: Außenbereich, 10kv-Luftleitung, Benutzerverantwortungsgrenzpunkt

8.Erdung:Neutraler Punkt berührt sich nicht, Erdung der Bogenunterdrückungsspule und Erdung mit geringem Widerstand




Technische Parameter:

Technischer Parameter des Reglers:
