630A Leistungsstarker automatischer Vakuum-Schaltkreislaufbrecher 180kg AC 50Hz Industrieelektrische Geräte Grenzschaltkreislaufbrecher

630A Leistungsstarker automatischer Vakuum-Schaltkreislaufbrecher 180kg AC 50Hz Industrieelektrische Geräte Grenzschaltkreislaufbrecher

Beschreibung des Produkts:

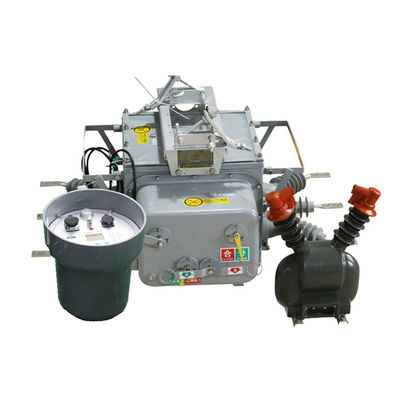

Der automatische Vakuumschalter ZW20-12 ((F) ist eine Art dreiphasiger AC 50Hz-Hochspannungsschalter für den Außenbereich, der hauptsächlich für den Einsatz in ländlichen und städtischen 10 kV-Außenverteilernetzwerken entwickelt wurde.Es dient zur Steuerung des Laststroms, Überlaststrom, Kurzschlussstrom und ähnliche Szenarien.
Der Leistungsschalter verfügt über eine dreiphasige gemeinsame Boxstruktur, bestehend aus mehreren Komponenten, darunter einen Bedienmechanismus, einen leitfähigen Stromkreis, ein Isolationssystem, ein Dichtungselement,und eine MuschelDiese Komponenten arbeiten zusammen, um den effizienten und sicheren Betrieb des Leistungsschalters sicherzustellen.
Zusätzlich ist der ZW20-12 ((F) Breaker mit intelligenten Fernterminals ausgestattet, die verschiedene Anwendungen für die Verteilungsautomatisierung unterstützen und eine verbesserte Steuerung und Überwachung ermöglichen.
Darüber hinaus gibt es eine andere Variante dieses Schaltwerks namens ZW20-12(Z), der ein intelligenter Hochspannungs-AC-True-Airbreaker für den Außenbereich ist.die Kommunikation über SMS ermöglicht.
Darüber hinaus kann der ZW20-12(F) -Schalter mit einem Trennschalter-Steuergerät kombiniert werden, um ein Outdoor-Trennschaltersystem für Hochspannungs-Wechselstrom zu bilden.Diese Kombination verbessert die Funktionalität und Vielseitigkeit des Schaltwerks, die umfassendere Kontroll- und Schutzmöglichkeiten bieten.



Eigenschaften der Steuerung:

1.Das Leistungsschaltsystem kann mit einer 485/232 Kommunikationsoberfläche ausgestattet werden, die eine bequeme Kommunikation und den Datenaustausch mit externen Geräten ermöglicht.Es kann eine Fernüberwachung durch Verwendung von Glasfaser- oder drahtlosen Kommunikationstechnologien erreichen.Diese Kommunikationsmöglichkeiten ermöglichen eine effiziente Überwachung und Steuerung des Leistungsschaltersystems von entfernten Standorten.
2.Im Falle eines dauerhaften Fehlers aktiviert das Leistungsschaltersystem automatisch die Beschleunigungsfunktion.Diese Funktion gewährleistet ein schnelles und effektives Auslösen des Schalters,Unterstützung bei der Verhinderung weiterer Schäden oder Gefahren, die durch den Fehler verursacht werden.
3.Das Leistungsschaltersystem unterstützt sowohl Fernbedienung als auch manuelles Verriegeln mit Beschleunigung bis zum Ausfahren.Wenn der Benutzer die Stromversorgung der Leitung nach der Reparatur wiederherstellt, aber vergisst, den Erdungsschalter zu entfernen, wird das System automatisch als Sicherheitsvorkehrung beschleunigen.
4.Die Verzögerungszeit für die Wiederverschließung kann für alle drei Versuche der Wiederverschließung eingestellt werden.Diese Flexibilität ermöglicht eine Anpassung an die spezifischen Systemanforderungen oder Betriebsbedingungen.
5.Der Anschluss zum Auslösen/Wiederschließen des Leistungsschalters ist so ausgelegt, dass falsche Betriebsvorgänge verhindert werden.Diese Konstruktion stellt sicher, dass das System auf echte Fehler oder Anomalien genau reagiert und gleichzeitig das Auftreten unnötiger oder falscher Auslösungen oder Wiederverschlüsse minimiert.Es verfügt auch über eine Funktion zur Verringerung der Rückschließung, um die allgemeine Sicherheit und Zuverlässigkeit des Systems zu verbessern.
6Die Fähigkeit des Systems, Nullsequenzstrom zu messen, ermöglicht es, zwischen Störungen innerhalb der geschützten Zone und jenen außerhalb der Zone zu unterscheiden.Diese Unterscheidung hilft bei der genauen Bestimmung der Fehler und ermöglicht geeignete Maßnahmen zur Fehlerisolation und zum Systemschutz..
7.Die Fernbedienung für den Anschluss/Wiederschließung des Leistungsschalters ist so ausgelegt, daß falsche Betriebsvorgänge verhindert werden.Diese Konstruktion stellt sicher, dass die Fernbedienungen zum Auslösen oder Zurückschließen genau und zuverlässig ausgeführt werden, wodurch das Risiko von falschen oder unbeabsichtigten Vorgängen, die die Sicherheit oder Stabilität des Systems gefährden könnten, verringert wird.




Eigenschaft:

1 Starke Verunreinigungsfähigkeit, hohe Beständigkeit gegen hohe und niedrige Temperaturen, keine Verbrennungs- und Explosionsgefahr.

2 vollständig geschlossene Struktur, die Box mit SF6-Gas gefüllt, gut versiegelt, geeignet für hohe Temperaturen und feuchte Bereiche.

3 integrierte CT, Ausgangsstrom für die intelligente Steuervorrichtung zur Informationsanalyse und das Verhältnis kann angepasst werden, das Anschlussgerät mit dem entsprechenden Gerät verbunden.

Der Bedienmechanismus ist neuartig, einfach, klein, leicht, sicher und zuverlässig.

5 Die Schale zeigt deutlich die "Energie-Speicher", "Punkte" und "kombinierte" Zustände.



Aufbau:

1.Die auf dem Mikrocomputer basierende Relais-Schutz- und Überwachungseinrichtung dient als Steuerung für das Leistungsschaltersystem.Es verwendet fortschrittliche Mikrocomputertechnologie, um präzise und effiziente Relais-Schutz- und Überwachungsfunktionen bereitzustellen.

2.Die Steuerung ist mit einer robusten Wetterbeständigkeit ausgelegt, die es erlaubt, verschiedenen Umgebungsbedingungen standzuhalten.Sicherstellung eines zuverlässigen Betriebs auch in feuchten oder feuchten Umgebungen.

3.Um eine sichere und zuverlässige Verbindung herzustellen, ist die Steuerung mit Flugzeuganschlüssen an den Schaltkörper angeschlossen.Sicherstellung der korrekten Kommunikation und Funktionalität zwischen Steuerung und Schalter.

4Die Steuerung verfügt über eine hervorragende Verbindungssicherheit, wodurch das Risiko von Signalverlust oder -störungen minimiert wird.Sicherstellung der Integrität und Genauigkeit des Relaisschutz- und Überwachungssystems.

Umweltbedingungen:

1 Umgebungslufttemperatur: -40 °C ~ + 70 °C;

2 Höhe: nicht mehr als 3000 m

3 Die Umgebungsluft kann durch Staub, Rauch, ätzende Gase, Dampf oder Salzspray kontaminiert sein.

4 Windgeschwindigkeit nicht größer als 34 m / s (entspricht 700 Pa auf der Zylinderoberfläche);

5 Vibrationen oder Bodenbewegungen von außerhalb der Schaltanlage und der Steuerungsanlage sind vernachlässigbar;

6 Die Amplitude der induzierten elektromagnetischen Interferenzen im Sekundärsystem beträgt nicht mehr als 1,6 kV.




Technische Parameter:

Technischer Parameter des Reglers:
