12kV 50Hz Hochspannungs Vakuum-Schaltkreislaufbrecher GB1984-2003 mit Steuerung Außen-Schaltkreislaufbrecher mit Haken-Schalter

12kV 50Hz Hochspannungs Vakuum-Schaltkreislaufbrecher GB1984-2003 mit Steuerung Außen-Schaltkreislaufbrecher mit Haken-Schalter


Beschreibung des Produkts:

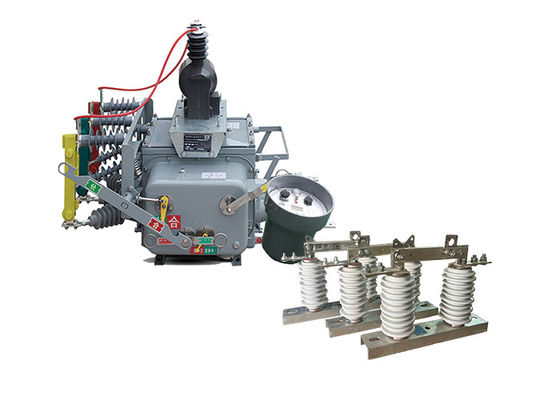

Der ZW20-12(F) Automatic Vacuum Circuit Breaker ist ein vielseitiges und intelligentes Gerät, das die Funktionen eines Vakuumbrechers, Vakuumlastschalters, Rückschließers und Sektionalisators kombiniert.Es ist für den Einsatz in 10 kV- und 13 kV-Verteilnetzen ausgelegt., insbesondere in städtischen und ländlichen Stromnetzen.
Zu den Hauptkomponenten des ZW20-12 ((F) -Schaltkreislaufschaltern gehören ein Vakuumschalter, ein CH-40-Steuergerät und ein externer Spannungstransformator.Der Vakuumbremser ist dafür verantwortlich, elektrische Schaltungen zu unterbrechen und herzustellenDer externe Spannungstransformator hilft bei der genauen Spannungsmessung für Steuerungs- und Überwachungszwecke.

GW9-10 Hookstick-Schalter ist ein elektrischer Schalter, der zum Zwecke der Wartung oder Reparatur einen Abschnitt eines elektrischen Netzes oder Systems vom Rest des Systems isolieren soll.Es wird typischerweise in Hochspannungs-Stromübertragungs- und -verteilsystemen verwendet.

Der Schalter ist so konstruiert, dass er sich unter normalen oder abnormalen Bedingungen wie einem Fehler oder einem Überstrom öffnet und schließt.es trennt den Abschnitt des Systems physisch vom Rest des Netzes, wodurch der Stromfluss in diesen Abschnitt verhindert wird.

Hochspannungsschalter sind in der Regel für Spannungen zwischen 600 Volt und 765.000 Volt ausgelegt und können manuell oder automatisch betrieben werden.Sie werden in der Regel in Umspannwerken oder an Strompfosten installiert, und sie sind ein wichtiger Bestandteil der Stromnetzinfrastruktur.


Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltkreisbrechern verwendet werden kann.



Eigenschaften der Steuerung:

Intelligente Terminalsteuerungen haben Funktionen wie Schutz, automatische Steuerung, Inspektion/Abfrage, Kommunikation und Softwareverwaltung.

1.Umfassende Funktionalität:

• Sie können verschiedene Funktionen wie Schaltkreisschutz, Fernbedienung, Alarm und Fernüberwachung perfekt umsetzen.

2.Niedrige Kosten und praktische Nutzung:

• Keine Investition in Kommunikationshardware in GSM-Netzwerke erforderlich.

3Mehrfache Sicherheitsmaßnahmen:

• Benutzen Sie bestimmte Mobiltelefone, verschlüsseln Sie Ihre Informationen, überprüfen Sie Ihr Passwort und nehmen Sie andere Sicherheitsmaßnahmen.

• Das GSM-Modul kann eine Mobilfunknummer angeben und nur Befehle vom gebundenen Telefon annehmen.

• Kommunikationsnachrichten für Fernbedienung und andere Befehle sind verschlüsselt.

• Folgt einer vor eingestellten Methode der Fernbedienung "Bestätigen, Ausführen und Überprüfen", um die Sicherheit der Systemsteuerung zu gewährleisten und Fehlbetrieb zu verhindern.

4Einfache Systemkonfiguration:

• Es ist nicht notwendig, Kommunikationsleitungen oder Debug-Kommunikationsleitungen zu installieren.

• Installieren Sie einfach das intelligente SMS-Überwachungsterminal korrekt, stecken Sie die SIM-Karte ein, setzen Sie die angegebene Mobilfunknummer ein und das System startet.

5.Mobilfunküberwachung jederzeit, überall:

• Echtzeitüberwachung und Anzeige können an jedem Ort mit einem Signal durchgeführt werden, ohne dass Personal für die Überwachung stationiert werden muss.




Anwendung:

1Bergbau: Der Schalter ZW20 wird in Bergbau betrieben, um elektrische Geräte und Stromverteilnetze in unterirdischen und oberflächlichen Minen zu steuern und zu schützen.

2.Rechenzentren: Der Switch wird in Rechenzentren verwendet, um eine zuverlässige Stromverteilung und den Schutz kritischer IT-Infrastruktur zu gewährleisten.Er ermöglicht eine effiziente Lastwechselung und schützt vor elektrischen Störungen.

3.Öl- und Gasindustrie: Der Schalter ZW20 findet Anwendung in der Öl- und Gasindustrie zur Steuerung und zum Schutz elektrischer Geräte in Raffinerien, Pipelines und Offshore-Plattformen.

4.Infrastrukturprojekte: Der Schalter wird in verschiedenen Infrastrukturprojekten wie Flughäfen, Seehäfen und Stadien für eine zuverlässige Stromverteilung und -schutz eingesetzt.

5.Wasser- und Abwasseraufbereitungsanlagen: Der Schalter ZW20 wird in Wasser- und Abwasserreinigungsanlagen zur Steuerung und zum Schutz elektrischer Geräte in Pumpstationen, Kläranlagen,und Vertriebsnetze.




Eigenschaft:

1.Große Beständigkeit gegen Verschmutzung, hohe und niedrige Temperaturbeständigkeit und keine Verbrennungs- oder Explosionsgefahr.

2.Vollständig geschlossene Struktur, gefüllt mit SF6-Gas im Gehäuse, ausgezeichnete Dichtungsleistung, geeignet für den Einsatz in hohen Temperaturen und feuchten Bereichen.

3.ausgestattet mit einem Stromtransformator (CT), der Strom zur Informationsanalyse an den intelligenten Steuergerät ausgibt.und die Anschlüsse können an die entsprechenden Anschlüsse angeschlossen werden.

4Der Bedienmechanismus ist innovativ und einfach, mit geringer Größe und geringem Gewicht, was einen sicheren und zuverlässigen Betrieb gewährleistet.

5Die Außenhülle hat auffällige Anzeigen für den Zustand "Energie speichern", "offen" und "nahe".




Technische Parameter:

ZW20-12 ((F)
