630A 1250A Elektrischer Sektionalisierer 10000 mal mit Zero Sequence Sensoren

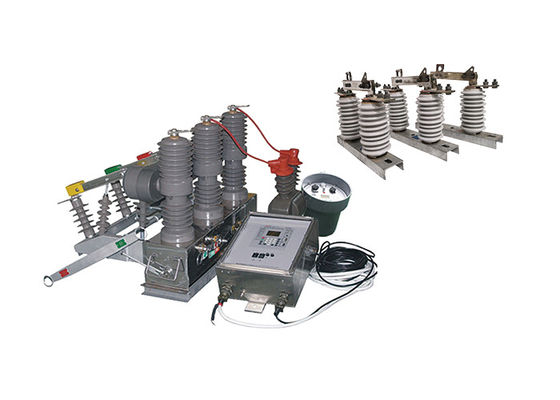

Hochspannungssektionalisierer mit Null-Sequenz-Sensoren, der mit einem Außenhaken passt

Beschreibung des Produkts:

Der ZW32-12 elektrische Sektionalisierer ist speziell für Outdoor-Umgebungen konzipiert.so dass es verschiedenen rauen Wetterbedingungen wie Regen standhältDies sorgt für einen zuverlässigen Betrieb und eine lange Lebensdauer in Außenanlagen.

Es ist in der Lage, Lastströme, Überlastströme und Kurzschlussströme in elektronischen Systemen effektiv zu brechen und zu schließen.Sicherstellung der Sicherheit und des ordnungsgemäßen Funktionierens des elektrischen Systems.

Neben den Umspannwerken findet der elektrische Sektionalisierer ZW32-12 in Industrie- und Bergbauunternehmen eine breite Anwendung.Es bietet einen zuverlässigen Schutz und eine zuverlässige Steuerung in den Verteilungssystemen dieser Anlagen., die Motoren, Transformatoren und andere elektrische Geräte vor Überstrom und Kurzschlüssen schützen.Dies trägt zur Aufrechterhaltung einer stabilen und sicheren Stromversorgung in Industrie und Bergbau bei..

Es ist speziell für den häufigen Betrieb in ländlichen Stromnetzen konzipiert.,Es ermöglicht die Automatisierung des Verteilnetzes und verbessert die Zuverlässigkeit und Effizienz des ländlichen Stromnetzes.

Mit der Installation einer Steuerung kann der elektrische Sektionierer ZW32-12 nahtlos in den Stromnetzbetrieb integriert werden.und Automatisierung des Vertriebsnetzes, die Systemleistung zu optimieren und ein effizientes Energiemanagement zu erleichtern.

Einführung der Steuerung:

1.Erweiterte Kommunikation und Fernüberwachung: Der elektrische Sektionalisierer ZW32-12 ist mit einer 485/232-Kommunikationsoberfläche ausgestattet, die eine nahtlose Integration in Überwachungssysteme ermöglicht.Es kann auch über Glasfaser oder drahtlose Kommunikation für die Fernüberwachung verbunden werdenDies ermöglicht die Echtzeitüberwachung des Zustands, der Leistung und der Fehlerbedingungen des Leistungsschalters, was eine proaktive Wartung und eine effiziente Fehlerbehebung ermöglicht.

2Beschleunigungsfunktion nach dem Neuschließen: Im Falle eines dauerhaften Fehlers verfügt der elektrische Sektionierer ZW32-12 über eine automatische Beschleunigungsfunktion.Dies bedeutet, dass, wenn der Fehler nach dem Wiederverschließen anhält, wird der Leistungsschalter automatisch mit erhöhter Geschwindigkeit ausgeschaltet, was einen verbesserten Schutz vor anhaltenden Störungen bietet und mögliche Schäden am System minimiert.

3.Verstellbare Verzögerungszeit des Rückschließens: Der elektrische Sektionalisierer ZW32-12 ermöglicht die Anpassung der Verzögerungszeit des Rückschließens.Diese Funktion bietet Flexibilität bei der Konfiguration des Rückschließvorgangs anhand der spezifischen Anforderungen des Stromsystems.Es ermöglicht die Anpassung, um die Reaktion des Systems auf verschiedene Fehlerszenarien zu optimieren und die allgemeine Systemzuverlässigkeit zu verbessern.

4.Anti-Misoperation Design und Anti-Jump-Funktion: Der ZW32-12 elektrische Sektionalisierer beinhaltet eine Anti-Misoperation Design für den Sprung Schließkreis.Diese Konstruktion verhindert das versehentliche oder unbeabsichtigte Schließen des SchaltwerksDarüber hinaus verfügt er über eine Sprungschutzfunktion, die sicherstellt, dass der Schaltschalter in einer stabilen geschlossenen Position bleibt und so das Risiko eines plötzlichen Ausfalls durch äußere Faktoren verringert.

5- Fehlerdiskriminierung mit Nullsequenzstrom:Der elektrische Sektionalisierer ZW32-12 ist mit der Fähigkeit ausgestattet, durch Null-Sequenz-Stromanalyse zwischen In-Zone- und Out-of-Zone-Fehlen zu unterscheidenDies ermöglicht eine genaue Fehlerdiskriminierung, die eine schnellere und genauere Fehlerisolation ermöglicht und die Auswirkungen auf das Stromnetz minimiert.

6.Fernbedienungsschalter zur Verhinderung von Fehlbetrieben: Der ZW32-12 elektrische Sektionalisierer enthält einen Fernbedienungsschalter mit einem speziellen Aufbau, um Fehlbetrieb zu verhindern.Diese Funktion gewährleistet die sichere Durchführung von Fernbetrieben und verringert das Risiko von versehentlichen Störungen oder unbeabsichtigten Handlungen..

Aufbau:

1Vakuumunterbrecher: Der Vakuumunterbrecher ist der Kernbestandteil des Schaltwerks.Es ist eine versiegelte Kammer, die Kontakte enthält und ein Vakuum nutzt, um den Bogen zu löschen, der bei einem Stromkreislaufunterbrechen entstehtDer Vakuumunterbrecher sorgt für ein zuverlässiges und effizientes Brechen und Herstellen elektrischer Schaltungen.

2.Betriebsmechanismus: Der Bedienmechanismus ist für das Öffnen und Schließen der Kontakte des Leistungsschalters zuständig.und damit verbundene Verbindungen3. Der Bedienmechanismus kann manuell oder motorisiert sein, je nach dem spezifischen Modell des Schaltwerks.

4.Steuerplatte: Die Steuerplatte beherbergt die Steuerungs- und Überwachungseinrichtungen für den Schalter. Sie umfasst Steuerschalter, Indikatoren und Schutzrelais.Das Steuerfeld ermöglicht die manuelle Steuerung des Leistungsschalters, sowie die Überwachung ihres Zustands und ihrer Schutzfunktionen.

5Isolationssystem: Das Isolationssystem des Vakuum-Schaltwerks ZW32-12 sorgt für die elektrische Isolierung zwischen den aktiven Teilen und den geerdeten Komponenten.mit einer Breite von mehr als 20 mm,, isolierende Barrieren und Isolierstützen, um elektrische Bogen zu verhindern und den sicheren Betrieb des Leistungsschalters sicherzustellen.

6Gehäuse: Der Leistungsschalter befindet sich in einem Gehäuse, das mechanischen Schutz und Umweltisolierung bietet.Metall oder Verbundwerkstoffe, um die Haltbarkeit und den Schutz vor äußeren Einflüssen zu gewährleisten.

7Hilfskontakte: Der Vakuumschalter ZW32-12 kann Hilfskontakte für Hilfskontrolle und Signalgebung enthalten.,oder sich mit anderen Geräten verriegeln.

Zustand:

1.Großhöhenkompatibilität: Der Vakuumschalter ZW32-12 ist für den zuverlässigen Betrieb in Höhen von bis zu 2000 Metern ausgelegt.Es ist speziell darauf ausgelegt, den einzigartigen Umgebungsbedingungen von Hochgebirgen standzuhalten., um seine Leistung und Sicherheit in solchen Umgebungen zu gewährleisten.

2.Weiter Temperaturbereich: Der Schaltkreislaufbrecher ZW32-12 ist in der Lage, in einem breiten Umgebungstemperaturbereich von -45 °C bis +40 °C zu arbeiten.Es ist gebaut, um extreme Temperaturen zu bewältigen und seine Funktionalität zu erhalten, der einen zuverlässigen Schutz und eine zuverlässige Steuerung auch bei rauen Wetterbedingungen bietet.weitere Gewährleistung seiner Eignung für dynamische Temperaturumgebungen.

3.Windwiderstand: Mit einer Windgeschwindigkeitsbegrenzung von bis zu 35 m/s weist der Schaltschalter ZW32-12 einen hervorragenden Windwiderstand auf.Es kann starken Winden widerstehen, die häufig in verschiedenen Außenanlagen auftretenDiese Eigenschaft gewährleistet die Stabilität und Zuverlässigkeit des Betriebs des Leistungsschalters auch bei Wind.

4.Widerstandsfähigkeit gegenüber rauen Umgebungen: Der Schaltkreislaufschalter ZW32-12 ist für die Installation in Umgebungen ohne brennbare, explosionsgefährdende Chemikalien, ätzende Stoffe,und heftige SchwingungenEs ist aus korrosionsbeständigen Materialien gebaut und kann schwierigen Bedingungen standhalten, was seine Langlebigkeit und Leistung in rauen Industrie- oder Außenbedingungen gewährleistet.

Technischer Parameter:

Es wird den Effekt verdoppeln, wenn die Leistungsschalter mit Isolations-Abkopplern verwendet werden.
