Hochspannung Vcb-Schaltkreislaufschalter Drei-Phasen-AC 50Hz im Freien

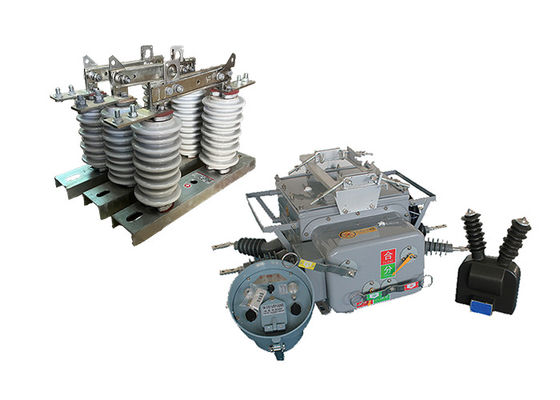

Automatischer Rückschließer Elektrischer Schnittmacher ZW20-12 ((F) Vakuum-Schaltkreislaufbrecher mit GW9 Außen-Gruppen-Abschlüsse

Beschreibung des Produkts:

ZW20-12(F) Vakuum-Schaltkreislaufschalter ist eine dreiphasige AC 50Hz Outdoor-HV-Schaltanlage, die hauptsächlich für ländliche und städtische 10 kV-Outdoor-Verteilnetze verwendet wird, als separater und kombinierter Laststrom,Überlaststrom, Kurzschlussstrom und andere ähnliche Orte.

Seine gesamte Struktur ist ein dreiphasiger gemeinsamer Kästchentyp, der aus einem Bedienmechanismus, einem leitfähigen Stromkreis, einem Isolationssystem, einem Dichtungselement und einer Hülle besteht.

Sie unterstützt die entsprechenden intelligenten Fernterminals, um den Anwendungsbedarf der Verteilungsautomatisierung zu erfüllen.

· ZW20-12 (Z) Outdoor Intelligent High Voltage AC True Air Breaker mit GSM-Kurzmeldungsfunktion

· Kombination mit dem Spaltschalter-Steuergerät ZW20-12 (F) Außenspalt-Hochspannungs-Wechselstrom-Treue-Luftbremser.

Der GW9-10 Outdoor Disconnector Switch ist eine Art tragbares Gerät, das zur Isolierung und Erdung elektrischer Verteilungsleitungen für Wartungs-, Reparatur- oder Notfallzwecke verwendet wird.Es ist ein vielseitiges Werkzeug, das in einer Vielzahl von Anwendungen verwendet werden kann, einschließlich Luftverteilungsleitungen, Umspannwerke und Industrieanlagen.

Der Außeneinschlussschalter ist so konzipiert, dass er von einer einzigen Person bedient werden kann, wodurch er einfach zu bedienen und zu manövrieren ist.mit einer Breite von mehr als 20 mm,, und ein Satz austauschbarer Anschlüsse, mit denen der Benutzer verschiedene Aufgaben wie das Öffnen und Schließen von Schaltern und Erdungsleitungen ausführen kann.

Der Außeneinschluss ist so ausgelegt, daß er eine sichtbare Unterbrechung des elektrischen Stromkreises bewirkt, die zum Schutz vor versehentlichem Kontakt mit angetriebenem Gerät beiträgt.Sie ist auch so konzipiert, daß sie schwierigen Umgebungsbedingungen standhält, wie starker Wind, Regen und Schnee, so dass es für den Einsatz in Außenräumen geeignet ist.

Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltungsschaltern verwendet werden kann.



Eigenschaften der Steuerung:

1. Mit 485 / 232 Kommunikationsoberfläche, oder über optische Faser, drahtlose Fernüberwachung; Beschleunigungsfunktion nach dem Rückschließen: wenn der Schalter schwer ist

2. Im Falle eines dauerhaften Ausfalls automatische Beschleunigung;

3. Fernbedienung / manuelle Schließung, um die Fahrt zu beschleunigen, und sperren Sie den Rückschließer: der Benutzer repariert die Leitung nach dem Strom, wenn Sie vergessen, den Erdungsschalter zu entfernen

Das Abstoßen sollte beschleunigt werden.

4. Drei Verzögerungszeiten für die Rückschließung können eingestellt werden;

Die Anschlussschaltung hat die Funktion des Anti-Tripping-Systems.

5. Null-Sequenz-Strom kann In-Region-Störungen von außerhalb der Region-Störungen unterscheiden.

6Der Fernbedienungsschalter ist so konzipiert, dass ein Fehlverhalten verhindert wird.

Eigenschaft:

1.Vakuumunterbrechungstechnologie: Der ZW20-12-Schaltkreislaufbrenner verwendet Vakuumunterbrecher als Lichtbogenlöschmedium.Vakuumunterbrecher sind sehr effektiv bei der Löschung von Bögen und bieten eine ausgezeichnete dielektrische Festigkeit, die eine zuverlässige Unterbrechung von Hochspannungsströmen gewährleistet.

2Außenanwendungen: Dieser Schaltungsschalter ist speziell für die Installation im Freien konzipiert und eignet sich daher für die Verwendung in Umspannwerken, Verteilnetzen und anderen elektrischen Systemen im Freien.Es ist so gebaut, dass es schwierigen Umgebungsbedingungen standhält, einschließlich Temperaturschwankungen, Luftfeuchtigkeit und Exposition gegenüber Staub, Regen und UV-Strahlung.

3.Hochspannungsbetrieb: Der ZW20-12-Schaltschalter ist für Hochspannungsanwendungen mit einer Nennspannung von 12 kilovolts (kV) ausgelegt.Es kann elektrische Systeme, die auf diesem Spannungsniveau funktionieren.

4Kompaktes Design: Der Leistungsschalter verfügt über ein kompaktes Design, das eine einfachere Installation und Integration in Outdoor-Schaltanlagen oder Umspannstationen ermöglicht.Die kompakte Größe erleichtert zudem Platzersparnis und eine effiziente Nutzung der verfügbaren Anlagenfläche.

5Zuverlässiger Betrieb: Der ZW20-12-Schaltbetrieb ist für einen zuverlässigen Betrieb ausgelegt.und fortschrittliche Mechanismen zur Gewährleistung stabiler und effizienter Umschaltvorgänge, wodurch das Risiko von Fehlern oder Ausfällen minimiert wird.

6.Sicherheitsmerkmale: Der Leistungsschalter ist mit Sicherheitsmerkmalen ausgestattet, die die Sicherheit des Bedieners und des Systems erhöhen.mechanische und elektrische Anzeigen zur Bereitstellung von Statusinformationen, und Sicherheitsläden, um einen versehentlichen Kontakt mit leistungsfähigen Teilen zu vermeiden.




Einrichtung:

Die Beziehung zwischen dem Außenvakuum-Schaltkreislaufschalter und dem Außen-Hochspannungs-Abschlussschalter liegt in ihren komplementären Funktionen im elektrischen System:

Unterbrechung des Stromkreises: Der Vakuumschalter ist für die Unterbrechung des Stromkreises während des normalen Betriebs oder im Falle eines Fehlers verantwortlich.Es dient als primäres Mittel, um den Stromfluss zu unterbrechen.Im Gegensatz dazu wird der Trennisolator verwendet, um die Schaltung während der Wartung oder Reparatur von der Stromquelle zu isolieren.Es bietet eine zusätzliche Sicherheitsschicht durch physische Öffnung des Stromkreises.

Koordination: In Hochspannungssystemen werden der Vakuumschalter und der Trennisolator oft miteinander abgestimmt.Der Leistungsschalter ist dafür verantwortlich, Fehler zu erkennen und den Stromfluss zu unterbrechen, während der Trennisolator verwendet wird, um die Schaltung physisch zu isolieren und ein sichtbares Anzeichen für den Trenn zu geben.

Sicherheit und Wartung: Der Trennungsisolator spielt eine entscheidende Rolle bei der Gewährleistung der Sicherheit des Wartungspersonals.der Trennisolator wird betrieben, um den Stromkreis zu öffnen und eine sichtbare Luftlücke zu schaffenDer Vakuumschalter schützt das System während des normalen Betriebs und im Falle von Störungen.

Einführung des Außeneinschlussschalters der Baureihe GW9

Dies ist der Fall, wenn die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse auf die Anschlüsse.

Anwendungsbereich

1.Unterstationen: Der ZW20-12-Schalter wird häufig in Außenunterstationen als Teil des Primärverteilsystems eingesetzt.Es wird zum Schutz und zur Steuerung elektrischer Geräte wie Transformatoren verwendet, Generatoren und Busbars.

2Verteilnetze: Dieser Schaltbetrieb ist für Verteilnetze im Freien geeignet, in denen Hochspannung an mehrere Orte verteilt wird.Sie trägt dazu bei, einen zuverlässigen und sicheren Betrieb zu gewährleisten, indem sie Fehlerströme unterbricht und fehlerhafte Abschnitte des Netzes isoliert..

3.Industrielle Anlagen: Der ZW20-12-Schaltkreislaufschalter wird in Außen-Hochspannungssystemen in Industrieanlagen wie Fabriken, Produktionsanlagen und Bergbaubetrieben verwendet.Sie schützt kritische elektrische Geräte und gewährleistet die Kontinuität der Stromversorgung..

4.Anlagen für erneuerbare Energien: In Anlagen für erneuerbare Energien im Freien wie Windparks oder SolarkraftwerkeDer ZW20-12-Schaltkreislauf schützt die elektrische Infrastruktur und schaltet den Strom aus erneuerbaren Quellen ein..

5.Eisenbahnen: Dieser Leistungsschalter wird in Hochspannungssystemen im Außenbereich im Zusammenhang mit der Elektrifizierung von Eisenbahnen eingesetzt.einschließlich der oberen Kettensysteme und Traktionsunterstationen.

6.Öl- und Gasindustrie: Der ZW20­12­Auslöser findet Anwendung in Hochspannungssystemen im Außenbereich der Öl­ und Gasindustrie.Es wird zum Schutz von elektrischer Ausrüstung und zur Steuerung der Stromverteilung in Offshore-Plattformen verwendet, Raffinerien und Pumpstationen.

7.Infrastrukturprojekte: Der ZW20-12-Schaltbetrieb ist für verschiedene Outdoor-Infrastrukturprojekte wie Flughäfen, Seehäfen und Stromleitungen geeignet.Sie spielt eine entscheidende Rolle beim Schutz kritischer Infrastrukturen und bei der Gewährleistung einer ununterbrochenen Stromversorgung..

Zustand:

1Höhenlage: 2000 m.

2.Umgebungstemperatur:außen -30°C~+55°C

Die höchste Jahresdurchschnittstemperatur beträgt 20°C

Höchstdurchschnittliche Tagestemperatur beträgt 30°C

3.Relative Luftfeuchtigkeit: 95% ((25°C)

4.Seismische Kapazität: Erdbebenbeschleunigung 0,3 g

Vertikale Beschleunigung beim Boden 0,15 g

Beim Handeln für drei Sinuswellen

Sicherheitsfaktor 1.67

5- Erdbebenintensität: 7 Grad.

6. Höchsttäglicher Temperaturunterschied:25°C

7.Einrichtungsort: Außenbereich, 10kv-Luftleitung, Benutzerverantwortungsgrenzpunkt

8.Erdung:Neutraler Punkt berührt sich nicht, Erdung der Bogenunterdrückungsspule und Erdung mit geringem Widerstand


Technische Parameter:

ZW20-12 ((F)

GW9-10
