Vakuum-Elektrische Sektionalisierer Einfache Bedienung mit Smart Controller Drei-Phasen-Außen-Last-Brech-Schaltkreisbrecher

Vakuum-Elektrische Sektionalisierer Einfache Bedienung mit Smart Controller Drei-Phasen-Außen-Last-Brech-Schaltkreisbrecher

Beschreibung des Produkts:

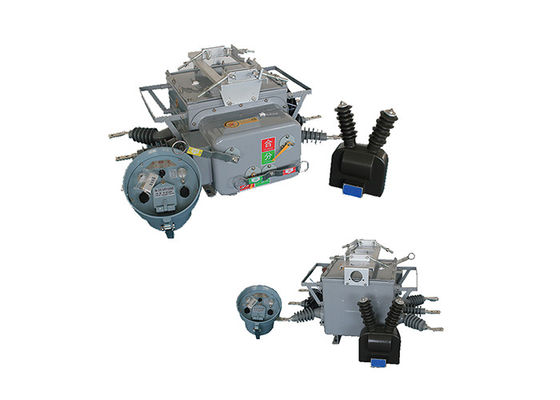

Der ZW20-12 ((F) Boundary Load Switch ist ein neues Produkt, das mehrere Funktionen in einem einzigen intelligenten Gerät kombiniert.Rückschließer, und Sektionierer, die Vielseitigkeit und Effizienz in verschiedenen Anwendungen bieten.

Die Hauptkomponenten des Boundary Load Switch umfassen einen Vakuumbremser, einen CH-40-Regler und einen externen Spannungstransformator.Während der CH-40-Regler einen fortschrittlichen Schutz bietetEin externer Spannungstransformator, optional für Verteilungsleitungsringnetze,kann für bilaterale PT-Verbindungen (potentielle Transformatoren) verwendet werden.

Dieses Produkt findet einen breiten Einsatz in 10 kV und 13 kV städtischen und ländlichen Stromnetz-Ringnetzen.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDarüber hinaus kann es als Grenzschalter (allgemein als Wachhund bezeichnet) in Zweigstromleitungen sowie als Rückschließer und Sektionalisierer in Oberleitungsnetzen funktionieren.

Der Boundary Load Switch bietet Fernsteuerungsfunktionen, die eine effiziente Überwachung und Steuerung ermöglichen.Erleichterung der nahtlosen Integration in Verteilungsautomationssysteme.

Das Gerät verwendet zuverlässige Erkennungs- und Beurteilungsmechanismen, einschließlich der Fähigkeit, Nullsequenzströme und Kurzschlussströme zwischen Phasen auf mA-Ebene zu erkennen.Dies ermöglicht die automatische Beseitigung von Einphasen-Erdungsschäden und Phase-zu-Phase-Kurzschlussfehlern, die Fehlermanagementfähigkeit des Systems zu verbessern.

Der Hauptschalter des Boundary Load Switches verwendet Vakuumbogentechnologie, während das Isolationssystem eine SF6 und N2 gemischte Gasisolierung enthält.Explosionssicher, und Isolationstechnologien aus Japan, Deutschland und Frankreich, die eine hervorragende Gesamtsiegelungsleistung gewährleisten.die Leckage verhindert und sicherstellt, dass die Leistung des Geräts von der äußeren Umgebung unbeeinflusst bleibt.

Der Federbetriebsmechanismus des Grenzlastschalters ist mit dem Ziel der Miniaturisierung und Leistungsoptimierung konzipiert.die im Vergleich zu herkömmlichen Federmechanismen zu einer höheren Aktionssicherheit führtDiese Designverbesserung verbessert die Gesamtbetriebseffizienz und die Lebensdauer des Geräts.



Eigenschaften der Steuerung:

Intelligente Terminalsteuerungen haben Funktionen wie Schutz, automatische Steuerung, Inspektion/Abfrage, Kommunikation und Softwareverwaltung.

1.Viele Funktionen wie Schaltkreisschutz, Fernbedienung, Alarm und Fernüberwachung perfekt umsetzen.

2.Keine Investition in Kommunikationshardware in GSM-Netzwerke erforderlich.

3.Verwenden Sie ausgewiesene Mobiltelefone, Verschlüsselung von Informationen, Passwortprüfung und andere Sicherheitsmaßnahmen.

4Das GSM-Modul kann eine Mobilfunknummer angeben und nur Befehle vom gebundenen Telefon annehmen.

5.Kommunikationsnachrichten für Fernbedienung und andere Befehle sind verschlüsselt.

6.Folgt einer vordefinierten Methode der Fernbedienung, um die Sicherheit der Systemsteuerung zu gewährleisten und Fehlfunktionen zu verhindern.

7Es ist nicht nötig, Kommunikationsleitungen zu installieren oder zu debuggen.

8Installieren Sie einfach das intelligente SMS-Überwachungsterminal korrekt, stecken Sie die SIM-Karte ein, setzen Sie die angegebene Mobilfunknummer ein und das System startet.

9Die Überwachung und Anzeige in Echtzeit kann an jedem beliebigen Ort mit einem Signal erfolgen, ohne dass für die Überwachung Personal eingesetzt werden muss.




Anwendung:

1.Stromverteilungsunterstationen: Der Schalter ZW20 wird häufig in Stromverteilungsunterstationen, sowohl im Innen- als auch im Außenbereich, eingesetzt.und Fehlersicherung in Verteilnetzen.

2.Geschäftliche Gebäude: Der Schalter wird in gewerblichen Gebäuden, einschließlich Einkaufszentren, Bürokomplexen und Krankenhäusern, für eine zuverlässige und sichere Stromverteilung verwendet.Es sorgt für eine effiziente Lastwechselung und schützt kritische elektrische Belastungen.

3Erneuerbare Energiesysteme: Der Schalter ZW20 eignet sich für erneuerbare Energiesysteme wie Solarkraftwerke und Windparks.Es erleichtert die Schaltung und den Schutz von Mittelspannungsschaltungen in diesen Systemen.

4.Elektrifizierung der Eisenbahnen: Der Schalter wird in Eisenbahnenelektrifizierungsprojekten zur Steuerung und zum Schutz der Stromversorgung der Eisenbahnnetze verwendet.Es gewährleistet eine zuverlässige und sichere Stromverteilung für den Zugbetrieb.

5Bergbau: Der Schalter ZW20 wird in Bergbau betrieben, um elektrische Geräte und Stromverteilnetze in unterirdischen und oberflächlichen Minen zu steuern und zu schützen.

6.Öl- und Gasindustrie: Der ZW20-Schalter findet Anwendung in der Öl- und Gasindustrie zur Steuerung und zum Schutz elektrischer Geräte in Raffinerien, Pipelines und Offshore-Plattformen.

7.Wasser- und Abwasserbehandlungsanlagen: Der Schalter ZW20 wird in Wasser- und Abwasserbehandlungsanlagen zur Steuerung und zum Schutz von elektrischer Ausrüstung in Pumpstationen, Kläranlagen,und Vertriebsnetze.

Aufbau:

Die Mikrocomputer-basierte Relais-Schutz- und Überwachungseinrichtung ist ein technologisch fortschrittliches System, das als zentrale Steuerung für das Leistungsschaltersystem fungiert.Durch die Nutzung modernster MikrocomputertechnologieDiese Vorrichtung spielt eine entscheidende Rolle bei der Gewährleistung der Sicherheit und Zuverlässigkeit des elektrischen Systems, in das sie integriert ist.
Die Steuerung ist speziell so konzipiert, dass sie verschiedenen Umgebungsbedingungen standhält und mit einer robusten Wetterbeständigkeit ausgestattet ist.Diese Eigenschaft ermöglicht es, zuverlässig unter rauen Wetterbedingungen wie extremen Temperaturen zu arbeitenAußerdem ist die Steuerung mit Kondensschutz ausgestattet.Sicherstellung der Funktionalität auch in feuchten oder feuchten Umgebungen, in denen Feuchtigkeit ein Problem darstellen kann.
Um eine sichere und zuverlässige Verbindung herzustellen, ist die Steuerung mit Flugzeuganschlüssen an den Schaltkörper angeschlossen.Dies macht sie zu einer idealen Wahl für kritische Anwendungen wie Relaisschutz und Überwachung.Diese Steckverbinder sorgen für eine ordnungsgemäße Kommunikation und Funktionalität zwischen Steuerung und Schalter und verbessern so die Gesamtleistung und Zuverlässigkeit des Systems.
Der Steuergerät überzeugt in Bezug auf die Zuverlässigkeit der Verbindung, wodurch das Risiko von Signalverlusten oder -störungen minimiert wird.die für das ordnungsgemäße Funktionieren des Relaisschutz- und Überwachungssystems von entscheidender Bedeutung istDurch die Aufrechterhaltung eines hohen Schutzniveaus gewährleistet die Steuerung die Integrität und Genauigkeit der Relaisschutz- und Überwachungsfunktionen.Verhinderung potenzieller Fehler oder Diskrepanzen, die die allgemeine Sicherheit des elektrischen Systems gefährden könnten.

Umweltbedingungen:

Umgebungstemperatur: -40°C bis +70°C.

Höhenlage: Höchstens 3000 m über dem Meeresspiegel.

Die Umgebungsluft kann mit Staub, Rauch, ätzenden Gasen, Dampf oder Salznebel verunreinigt sein.

Die Windgeschwindigkeit darf 34 m/s nicht überschreiten (entspricht einem Druck von 700 Pa auf der zylindrischen Oberfläche).

Vibrationen oder seismische Aktivität von externen Schaltanlagen und Steuergeräten können vernachlässigt werden.

Die Amplitude der im Sekundärsystem induzierten elektromagnetischen Störungen beträgt nicht mehr als 1,6 kV.




Technische Parameter:

Technischer Parameter des Reglers:
