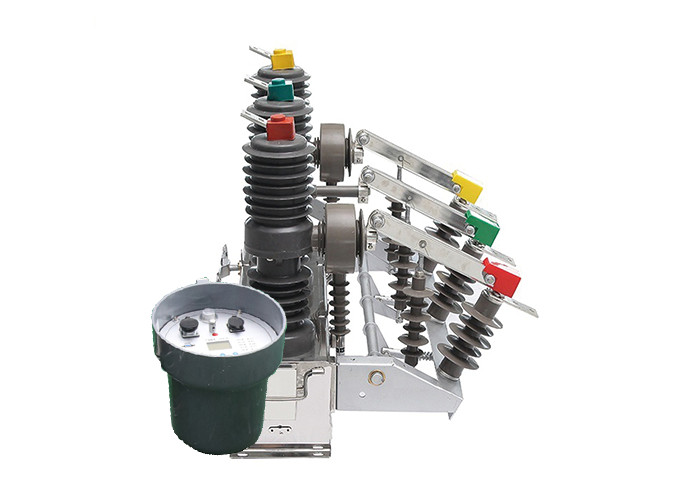

Hochspannungssektionierer im Verteilsystem ZW32-Serie

Hocheffizienter elektrischer Schaltkreislauf-Sektionalisierer mit intelligenter Steuerung Vakuum-Schaltkreislaufbrecher der Serie ZW32

Beschreibung des Produkts:

Dieser Hochspannungsvakuum-Schaltkreislaufschalter für den Außenbereich ist die Nennspannung der dreiphasigen Frequenzverteilgeräte 50 Hz, der Nennstrom beträgt 630A~1250A, der Kurzstrom 20kA.Es verwendete hauptsächlich für die Belastung Strom, Überkorrekt und Kurzstrom, bei denen das Stromnetz abgeschaltet und dicht geöffnet ist.

Es ist für Industrie- und Bergbauunternehmen geeignet, während es zum Schutz und zur Steuerung des Systems dient und leicht für den ländlichen Raum und einige häufige Betriebsorte geeignet ist.

Einführung der Steuerung:

1.Erweiterte Kommunikation und Fernüberwachung: Der Vakuumschalter ZW32-12 ist mit einer 485/232 Kommunikationsoberfläche ausgestattet, die eine nahtlose Integration in Überwachungssysteme ermöglicht.Es kann auch über Glasfaser oder drahtlose Kommunikation für die Fernüberwachung verbunden werdenDies ermöglicht die Echtzeitüberwachung des Zustands, der Leistung und der Fehlerbedingungen des Leistungsschalters, was eine proaktive Wartung und eine effiziente Fehlerbehebung ermöglicht.

2Beschleunigungsfunktion nach dem Neuschließen: Im Falle eines dauerhaften Fehlers verfügt der ZW32-12-Schaltkreisbrecher über eine automatische Beschleunigungsfunktion.Dies bedeutet, dass, wenn der Fehler nach dem Wiederverschließen anhält, wird der Leistungsschalter automatisch mit erhöhter Geschwindigkeit ausgeschaltet, was einen verbesserten Schutz vor anhaltenden Störungen bietet und mögliche Schäden am System minimiert.

3.Verstellbare Verzögerungszeit des Rückschließens: Der Schaltschalter ZW32-12 erlaubt eine Anpassung der Verzögerungszeit des Rückschließens.Diese Funktion bietet Flexibilität bei der Konfiguration des Rückschließvorgangs anhand der spezifischen Anforderungen des Stromsystems.Es ermöglicht die Anpassung, um die Reaktion des Systems auf verschiedene Fehlerszenarien zu optimieren und die allgemeine Systemzuverlässigkeit zu verbessern.

4.Anti-Misoperation Design und Anti-Jump-Funktion: Der ZW32-12-Schaltkreislaufschalter enthält eine Anti-Misoperation-Konstruktion für den Sprungschließkreislauf.Diese Konstruktion verhindert das versehentliche oder unbeabsichtigte Schließen des SchaltwerksDarüber hinaus verfügt er über eine Sprungschutzfunktion, die sicherstellt, dass der Schaltschalter in einer stabilen geschlossenen Position bleibt und so das Risiko eines plötzlichen Ausfalls durch äußere Faktoren verringert.

5Fehlerdiskriminierung mit Nullsequenzstrom: Der ZW32-12-Schaltkreislaufschalter ist mit der Fähigkeit ausgestattet, unter Verwendung der Nullsequenzstromanalyse zwischen Störungen in der Zone und außerhalb der Zone zu unterscheiden.Dies ermöglicht eine genaue Fehlerdiskriminierung, die eine schnellere und genauere Fehlerisolation ermöglicht und die Auswirkungen auf das Stromnetz minimiert.

6.Fernbedienungsschalter zur Verhinderung von Fehlbetrieben: Der Schaltschalter ZW32-12 enthält einen Fernbedienungsschalter mit spezifischer Auslegung, um Fehlbetrieb zu verhindern.Diese Funktion gewährleistet die sichere Durchführung von Fernbetrieben und verringert das Risiko von versehentlichen Störungen oder unbeabsichtigten Handlungen..

Eigenschaft:

1.Nennspannung und Strom: Der Schaltungsschalter ist für dreiphasige Wechselstromsysteme mit einer Nennspannung ausgelegt, die für Außenverteilgeräte geeignet ist.Es arbeitet mit einer Frequenz von 50Hz und hat einen Nennstrombereich von 630A bis 1250ADieser höhere Stromanteil macht ihn für Anwendungen geeignet, bei denen höhere Leistungsbelastungen erforderlich sind.

2.Kurzschlussfähigkeit: Der Schaltungsschalter verfügt über einen hohen Kurzschlussstrom von 20 kA. Dies bedeutet, dass er Fehlerströme von bis zu 20.000 Ampere effektiv unterbrechen und behandeln kann,eine zuverlässige Abwehr von Kurzschlüssen und eine Begrenzung potenzieller Schäden am elektrischen System.

3.Systemschutz und -steuerung: Der Hauptzweck dieses Leistungsschalters ist der Schutz und die Steuerung des elektrischen Systems.Es ist so konzipiert, dass der Stromfluss bei Überstrombedingungen unterbrochen wirdDurch den Stromausfall wird eine Schädigung der Anlage verhindert und die Sicherheit des Systems gewährleistet.

4Außenanwendungen: Dieser Schaltungsschalter ist speziell für den Außenbereich konzipiert und eignet sich daher für Anwendungen in verschiedenen Außenverteilern.Durch die robuste Konstruktion und das schützende Gehäuse kann es Umweltfaktoren wie Wetterbedingungen standhalten, Staub und Feuchtigkeit.

5Industrie- und Bergbauanwendungen: Der Schaltkreislauf ist für Industrie- und Bergbauunternehmen geeignet, in denen eine zuverlässige und effiziente Stromverteilung von entscheidender Bedeutung ist.Seine hohe Stromleistung und sein robustes Design machen ihn geeignet, die Leistungsanforderungen von schweren Maschinen und Geräten zu bewältigen, die häufig in Industrie- und Bergbaubetrieben vorkommen.

6.Landwirtschaftliche und häufige Betriebsumgebungen: Der Leistungsschalter ist einfach zu installieren und zu bedienen, weshalb er für ländliche Gebiete und Standorte geeignet ist, die häufigen Betrieb erfordern.Sein benutzerfreundliches Design und seine zuverlässige Leistung sorgen für einen reibungslosen Betrieb und eine reibungslose Wartung auch in schwierigen Umgebungen.

Zustand:

1.Höhe von höchstens 2000 m;

2.Umgebungstemperatur: -45 ° C ~ + 40 ° C. Tagestemperaturunterschied: 25 ° C;

3.Windgeschwindigkeit nicht mehr als 35 m / s

4Keine brennbaren, explosionsgefährlichen chemischen Korrosion und heftige Vibrationen.

Technischer Parameter:
