Beschreibung des Produkts:

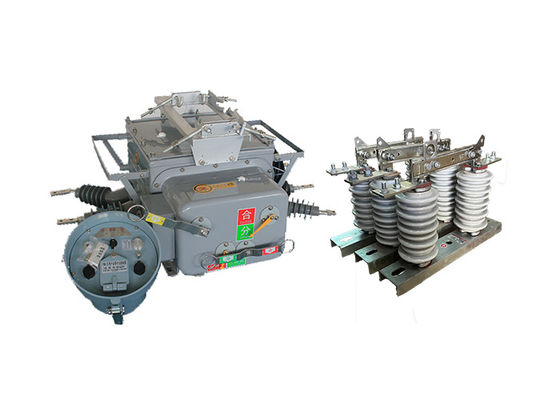

Der Vakuum-Elektrosectionlizer ZW20-12 ((F) ist ein neues Produkt, das mehrere Funktionen in einem einzigen intelligenten Gerät kombiniert.Vakuumlastschalter, Rückschließer und Sektionalisierer, die Vielseitigkeit und Effizienz in verschiedenen Anwendungen bieten.

Die Hauptkomponenten des Boundary Load Switch umfassen einen Vakuumbremser, einen CH-40-Regler und einen externen Spannungstransformator.Während der CH-40-Regler einen fortschrittlichen Schutz bietetEin externer Spannungstransformator, optional für Verteilungsleitungsringnetze,kann für bilaterale PT-Verbindungen (potentielle Transformatoren) verwendet werden.

Dieses Produkt findet einen breiten Einsatz in 10 kV und 13 kV städtischen und ländlichen Stromnetz-Ringnetzen.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDarüber hinaus kann es als Grenzschalter (allgemein als Wachhund bezeichnet) in Zweigstromleitungen sowie als Rückschließer und Sektionalisierer in Oberleitungsnetzen funktionieren.

Der elektrische Vakuumschnittgerät bietet Fernsteuerungsfunktionen, die eine effiziente Überwachung und Steuerung ermöglichen.,Erleichterung der nahtlosen Integration in Verteilungsautomationssysteme.

Das Gerät verwendet zuverlässige Erkennungs- und Beurteilungsmechanismen, einschließlich der Fähigkeit, Nullsequenzströme und Kurzschlussströme zwischen Phasen auf mA-Ebene zu erkennen.Dies ermöglicht die automatische Beseitigung von Einphasen-Erdungsschäden und Phase-zu-Phase-Kurzschlussfehlern, die Fehlermanagementfähigkeit des Systems zu verbessern.

Der Hauptschalter des Vakuumelektrischen Schnittmachers verwendet Vakuumbogentechnik, während das Isolationssystem eine SF6 und N2 gemischte Gasisolierung enthält.Explosionssicher, und Isolationstechnologien aus Japan, Deutschland und Frankreich, die eine hervorragende Gesamtsiegelungsleistung gewährleisten.die Leckage verhindert und sicherstellt, dass die Leistung des Geräts von der äußeren Umgebung unbeeinflusst bleibt.

Der Federbetriebsmechanismus des Grenzlastschalters ist mit dem Ziel der Miniaturisierung und Leistungsoptimierung konzipiert.die im Vergleich zu herkömmlichen Federmechanismen zu einer höheren Aktionssicherheit führtDiese Designverbesserung verbessert die Gesamtbetriebseffizienz und die Lebensdauer des Geräts.

Der vertikale Hookstick GW9-10 ist ein elektrischer Schalter, der zum Zwecke der Wartung oder Reparatur einen Abschnitt eines elektrischen Netzes oder Systems vom Rest des Systems isolieren soll.Es wird typischerweise in Hochspannungs-Stromübertragungs- und -verteilsystemen verwendet.

Der Schalter ist so konstruiert, dass er sich unter normalen oder abnormalen Bedingungen wie einem Fehler oder einem Überstrom öffnet und schließt.es trennt den Abschnitt des Systems physisch vom Rest des Netzes, wodurch der Stromfluss in diesen Abschnitt verhindert wird.

Hochspannungsschalter sind in der Regel für Spannungen zwischen 600 Volt und 765.000 Volt ausgelegt und können manuell oder automatisch betrieben werden.Sie werden in der Regel in Umspannwerken oder an Strompfosten installiert, und sie sind ein wichtiger Bestandteil der Stromnetzinfrastruktur.

Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltungsschaltern verwendet werden kann.



Eigenschaften der Steuerung:

Intelligenter Terminalcontroller mit Schutz, automatischer Steuerung, Überprüfung / Abfrage, Kommunikation, Softwareverwaltung und anderen Funktionen.

1 Voll funktionsfähig

• Perfekter Linienschutz, Fernbedienung, Alarm, Fernüberwachung und andere Funktionen.

2 Kostengünstig und praktisch

· GSM-Netzwerk ohne Investition in Kommunikationshardware, kaufen Sie eine SIM-Karte, um den SMS-Dienst zu öffnen;

die Verwendung bestimmter Mobiltelefone, Verschlüsselung von Informationen, Passwortprüfung und sonstige Sicherheitsmaßnahmen;

· GSM-Modul kann die Mobiltelefonnummer angeben, akzeptiert nur gebundene Mobilfunklebensdauer;

· Textnachrichten für Fernbedienung und andere Steuerstellen verschlüsseln. · Textnachrichten verschlüsseln, die das Leben steuern, wie beispielsweise Fernbedienung.

· Voreinstellungen - Bestätigung - Ausführung - Zurück zum Fernbedienmodus der Schule, um die Sicherheit der Systemsteuerung zu gewährleisten und Fehlbetrieb zu vermeiden.

4 Einfaches System

· Es ist nicht notwendig, Kommunikationsleitungen einzurichten und die Kommunikationsleitungen zu debuggen.

· Installieren Sie einfach das intelligente SMS-Überwachungsterminal korrekt, stecken Sie die SIM-Karte ein, setzen Sie die angegebene Mobilfunknummer ein und das System beginnt zu laufen.

5 Mobile Überwachung jederzeit und überall

· An jedem Ort, an dem ein Signal vorhanden ist, kann es in Echtzeit überwacht und angezeigt werden, ohne dass spezielles Personal zur Überwachung benötigt wird.



Eigenschaft:

1 Starke Verunreinigungsfähigkeit, hohe Beständigkeit gegen hohe und niedrige Temperaturen, keine Verbrennungs- und Explosionsgefahr.

2 vollständig geschlossene Struktur, die mit SF6-Gas gefüllte Schachtel, gut versiegelt, geeignet für hohe Temperaturen und feuchte Bereiche.

3 integrierte CT, Ausgangsstrom für die intelligente Steuervorrichtung zur Informationsanalyse und das Verhältnis kann angepasst werden, das Anschlussgerät mit dem entsprechenden Gerät verbunden.

Der Bedienmechanismus ist neuartig, einfach, klein, leicht, sicher und zuverlässig.

5 Die Schale zeigt deutlich die "Energie-Speicher", "Punkte" und "kombinierte" Zustände.




Aufbau:

1Mikrocomputer-Relee-Schutz und -Überwachung: Der ZW20-12-Schaltkreislaufschalter verfügt über eine Mikrocomputer-basierte Relais-Schutz- und -Überwachungseinrichtung als Steuerung.Diese fortschrittliche Technologie ermöglicht eine präzise und intelligente Fehlererkennung, Analyse und Steuerung, um die Gesamtleistung und Zuverlässigkeit des Leistungsschalters zu verbessern.

2Wetter- und Kondensationsbeständigkeit: Der Schaltkreislauf ist so konstruiert, dass er natürlichen Wetter- und Kondensationsbelastungen standhält.Es enthält robuste Materialien und Schutzmaßnahmen, um einen zuverlässigen Betrieb selbst unter rauen Umweltbedingungen zu gewährleisten, wodurch ihre Haltbarkeit und Langlebigkeit verbessert werden.

3.Verbindung des Luftfahrtanschlusses: Das Gebrauchsmodell des ZW20-12-Schaltkreislaufschalterns ist über einen Luftfahrtanschluss an den Schaltkörper angeschlossen.Diese Art von Stecker bietet sichere und zuverlässige Verbindungen, wodurch das Risiko von losen oder fehlerhaften Verbindungen minimiert und eine stabile Kommunikation und Steuerung zwischen Steuerung und Schaltkörper gewährleistet wird.

4Hohe Verbindungssicherheit und Schutzniveau: Der Leistungsschalter bietet eine gute Verbindungssicherheit und sorgt für einheitliche und sichere elektrische Verbindungen innerhalb des Systems.Sie bietet einen hohen Schutz, die interne Komponenten und die elektrischen Schaltkreise vor äußeren Faktoren wie Staub, Feuchtigkeit und physikalischen Schäden schützen.

5Analog-Eingangskanäle: Die Steuerung des Schaltwerks ZW20-12 umfasst vier analoge Eingangskanäle. Diese Kanäle überwachen verschiedene elektrische Parameter, einschließlich A-Phasenstrom,C-Phase-StromDie Echtzeitüberwachung und der Vergleich dieser Werte mit vorgegebenen Schwellenwerten ermöglichen eine genaue Fehlererkennung und geeignete Maßnahmen.

6Fehlererkennung und -behandlung: Die Steuerung überwacht kontinuierlich die elektrischen Parameter und vergleicht sie mit festen Werten, um Störungen zu erkennen.der Verantwortliche die entsprechende Behandlung einleitet, wie z.B. das Anschalten des Schaltkreislaufs oder das Aktivieren von Schutzmaßnahmen, um eine effiziente und zeitnahe

Anwendungsbereich

1.Abschaltungsschalter und Kontaktschalter: Der ZW20-12 ((F) -Schalter kann als Abschlussschalter oder Kontaktschalter in der Ringnetzkonfiguration von Stromverteilsystemen verwendet werden.Es ermöglicht das Öffnen und Schließen von Schaltkreisen während Wartungs- oder Störbedingungen.

2.Automatisches Schaltgerät: Es dient als automatisches Schaltgerät und ermöglicht die Implementierung des Lastwechsels in der Ringnetzkonfiguration.Dieses Merkmal erhöht die Flexibilität und Effizienz der Stromverteilung.

3.Grenzschalter: In Verzweigungsleitungen der Stromversorgung kann der ZW20-12(F) als Grenzschalter oder "Wachhund" fungieren." Es hilft bei der Überwachung und dem Schutz der Zweiglinie gegen Störungen und abnormale Bedingungen.

4.Rückschließer und Sektionalisierer: Der Leistungsschalter kann als Rückschließer und Sektionalisierer in Luftverteilnetzen fungieren.Es stellt automatisch den Strom nach vorübergehenden Störungen wieder her und isoliert fehlerhafte Abschnitte, um die Auswirkungen von Ausfällen zu minimieren.




Technische Parameter:

ZW20-12 ((F)

GW9-10
