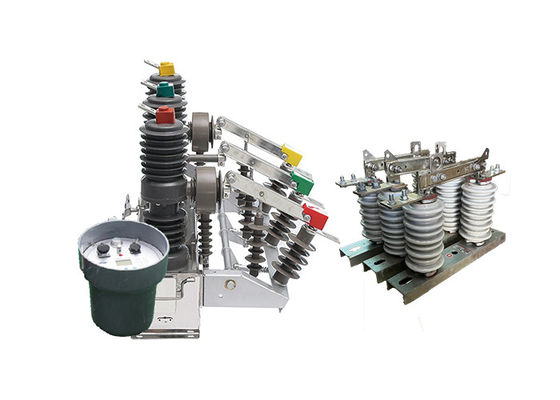

Elektrische Sektionalisierer 3P mit intelligenter Steuerung Vakuum-Schaltkreisbrecher Paar mit Außen-keramischen Haken

Elektrische Sektionalisierer 3P mit intelligenter Steuerung Vakuum-Schaltkreisbrecher Paar mit Außen-keramischen Haken

Beschreibung des Produkts:

Der Vakuum-Hochspannungsschalter der Serie ZW32 ist eine Außenverteilgeräte mit einer Nennspannung von 12 kV und einem dreiphasigen Wechselstrom von 50 Hz.Es wird hauptsächlich verwendet, um Laststrom zu öffnen und zu schließen, Überlaststrom und Kurzschlussstrom im Stromnetz. Es eignet sich für den Schutz und die Steuerung im Stromverteilungssystem von Umspannwerken und Industrie- und Bergbauunternehmen,sowie die Orte, an denen das ländliche Stromnetz häufig betrieben wird. Der Schaltkreis hat die Eigenschaften von kleinem Volumen, leichtem Gewicht, Anti-Kondensation, kostenloser Wartung und so weiter.Der Vakuum-Schaltkreislaufschalter der Serie ZW32 ist eine Außenverteilgeräte mit einer Nennspannung von 12 kV und einem dreiphasigen Wechselstrom von 50 Hz.Es wird hauptsächlich zum Öffnen und Schließen von Laststrom, Überlaststrom und Kurzschlussstrom im Stromsystem verwendet.Es ist geeignet für den Schutz und die Steuerung im Stromverteilsystem von Umspannwerken und Industrie- und BergbauunternehmenDer Leistungsschalter weist die Eigenschaften eines geringen Volumens, leichten Gewichts, Anti-Kondensation, wartungsfreier Betrieb und so weiter auf.Es kann sich an raue Wetterbedingungen und schmutzige Umgebung anpassen.

Der Schalter der GW9-10-Serie ist ein tragbarer Hochspannungsschalter, der zur Isolierung von Stromkreisen für Wartungs- und Reparaturzwecke verwendet wird.Es wird typischerweise in mittleren bis hohen Spannungstransmissions- und -verteilsystemen verwendet.

Der elektrische Isolator Loadbuster ist so konzipiert, dass er tragbar ist und leicht an den Ort transportiert werden kann, an dem er benötigt wird.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm.

Der Schalter dient zur Isolierung eines Abschnitts des Stromnetzes zu Wartungs- oder Reparaturzwecken.Erleichterung der Kenntnis des Zustands der Schaltung durch die Betreiber.

Der Loadbuster Electrical Isolator kann für eine Vielzahl von Anwendungen verwendet werden, einschließlich Schalt- und Isolationsschaltkreise sowie für Erdungs- und Energiebestellungen.Es ist mit Sicherheitsvorrichtungen ausgelegt, um die Bediener vor elektrischen Gefahren zu schützen, wie z. B. Isoliermaterialien, die einen versehentlichen Kontakt mit lebenden Teilen verhindern.

Der Schalter ist einfach zu bedienen und erfordert minimale Ausbildung zum Bedienen.

Einführung der Steuerung:

1.Erweiterte Kommunikation und Fernüberwachung: Der Vakuumschalter ZW32-12 ist mit einer 485/232-Kommunikationsschnittstelle ausgestattet, die eine nahtlose Integration in Überwachungssysteme ermöglicht.Es kann auch über Glasfaser oder drahtlose Kommunikation für die Fernüberwachung verbunden werdenDies ermöglicht die Echtzeitüberwachung des Zustands, der Leistung und der Fehlerbedingungen des Leistungsschalters und erleichtert eine proaktive Wartung und eine effiziente Fehlerbehebung.

2Beschleunigungsfunktion nach dem Neuschließen: Im Falle eines dauerhaften Fehlers verfügt der ZW32-12-Schaltkreislaufbrecher über eine automatische Beschleunigungsfunktion.Dies bedeutet, dass, wenn der Fehler nach dem Wiederverschließen anhält, wird der Leistungsschalter automatisch mit erhöhter Geschwindigkeit ausgeschaltet, was einen verbesserten Schutz vor dauerhaften Störungen bietet und mögliche Schäden am System minimiert.

3.Verstellbare Verzögerungszeit des Rückschließens: Der Schaltkreislaufbrecher ZW32-12 ermöglicht die Anpassung der Rückschließverzögerungszeit.Diese Funktion bietet Flexibilität bei der Konfiguration des Rückschließvorgangs anhand der spezifischen Anforderungen des Stromsystems.Es ermöglicht die Anpassung, um die Reaktion des Systems auf verschiedene Fehlerszenarien zu optimieren und die allgemeine Systemzuverlässigkeit zu verbessern.

4.Anti-Misoperation Design und Anti-Jump-Funktion: Der ZW32-12 Schaltkreis hat eine Anti-Misoperation Design für den Sprung Schließkreis.Diese Konstruktion verhindert das versehentliche oder unbeabsichtigte Schließen des SchaltwerksDarüber hinaus verfügt er über eine Sprungschutzfunktion, die dafür sorgt, dass der Schaltschalter in einer stabilen geschlossenen Position bleibt und so das Risiko eines plötzlichen Ausfalls durch äußere Faktoren verringert.

5Fehlerdiskriminierung mit Nullsequenzstrom: Der ZW32-12-Schaltkreislaufschalter ist mit der Fähigkeit ausgestattet, unter Verwendung der Nullsequenzstromanalyse zwischen Störungen in der Zone und außerhalb der Zone zu unterscheiden.Dies ermöglicht eine genaue Fehlerdiskriminierung, die eine schnellere und genauere Fehlerisolation ermöglicht und die Auswirkungen auf das Stromnetz minimiert.

6.Fernbedienungsschalter zur Verhinderung von Fehlbetrieben: Der ZW32-12-Schalter enthält einen Fernbedienungsschalter mit einem speziellen Aufbau, um Fehlbetrieb zu verhindern.Diese Funktion gewährleistet die sichere Durchführung von Fernbetrieben und verringert die Gefahr eines versehentlichen Ausstoßens oder unbeabsichtigter Handlungen..

Technisches Merkmal:

1 vollständig geschlossene Struktur mit dreiphasiger Säule mit hoher Dichtungsleistung
A. Ich weiß nicht.Stabile und zuverlässige Bremsleistung, keine Verbrennungs- und Explosionsgefahr; keine Wartung, geringes Volumen, geringes Gewicht, lange Lebensdauer.

- B. - Was ist das?Starke Feuchtigkeits- und Kondensationsbeständigkeit, besonders geeignet für den Einsatz in kalten oder feuchten Gebieten.

C. Das ist...Die Einfuhrmaterialien weisen gute Isolierungseigenschaften, hohe Temperaturbeständigkeit, UV-Resistenz und Alterungsbeständigkeit auf.

2 Hocheffizienter und zuverlässiger Miniatur-Skip-Bedienmechanismus

A. Ich weiß nicht.Die Leistung des Energiespeichermotors ist gering, der Energieverbrauch des Tors ist gering, das Getriebe des Mechanismus nimmt den direkten Getriebe-Modus an, die Anzahl der Teile ist gering,und die Zuverlässigkeit ist hoch.

- B. - Was ist das?Der Bedienmechanismus wird in die Versiegelungskiste gelegt, um Korrosion wirksam zu verhindern und die Zuverlässigkeit des Mechanismus zu verbessern.

3 Bequeme und flexible Handhabung und freie Kombinationsleistung

A. Ich weiß nicht.Es können manuelle Schaltvorgänge / elektrische Spaltung und Schließvorgänge / Fernbedienung verwendet werden.

- B. - Was ist das?Mit dem intelligenten Steuergerät zur Verteilungsautomatisierung oder mit dem Zufallsschaltgerät zur Bildung eines automatischen Rückschließgeräts, einer segmentierten Vorrichtung.

C. Das ist...Zwei- oder dreiphasige Stromtransformatoren können zum Schutz vor Überstrom oder Kurzschluss eingebaut werden.

D.Es kann ein Strom-Akquisitionssignal für den intelligenten Steuergerät bereitstellen und einen Stromtransformator für die Messung gemäß der Anfrage des Benutzers installieren.
E. Ich weiß nicht.Es kann mit einem dreiphasigen Verbindungsschalter, einem fehlersicheren Verriegelungsgerät ausgestattet sein und mit Blitzschutzpfeiler-Isolatoren für eine bequeme Wartung verbunden werden.

Aufbau:

Der Lastschalter besteht aus drei Teilen: Säule, Basis und Aufhängung für Montage, Befestigung und Heben.

1Der auf einem Pfeiler montierte Hochspannungsschalter mit Vakuumbogenlöschkammer verfügt über eine stabile und zuverlässige Bruchleistung.Wartungsfrei, kleine Größe, leichtes Gewicht und lange Lebensdauer.

2.Der Lastschalter hat eine vollständig geschlossene Struktur mit guter Dichtungsleistung, Feuchtigkeits- und Taubenschutzfähigkeit, geeignet für den Einsatz in hohen Temperaturen und feuchten Bereichen.

3.Der Lastschalter kann manuell oder elektrisch zum Öffnen und Schließen bedient und auch ferngesteuert werden.

4Der Betriebsmechanismus ist innovativ, einfach, zuverlässig, kompakt und hat eine mechanische Lebensdauer von bis zu 10.000 Operationen.und das Spannungsniveau kann von -220V ausgewählt werden, 110V, 48V oder 24V.

Zustand:

1.Höhe von höchstens 2000 m;

2.Umgebungstemperatur: -45 ° C ~ + 40 ° C. Tagestemperaturunterschied: 25 ° C;

3.Windgeschwindigkeit nicht mehr als 35 m / s

4Keine brennbaren, explosionsgefährlichen chemischen Korrosion und heftige Vibrationen.

Technischer Parameter:

ZW32-12

GW9-10

Es wird den Effekt verdoppeln, wenn Sie die Leistungsschalter mit Isolations-Abschlüsse verwenden.
