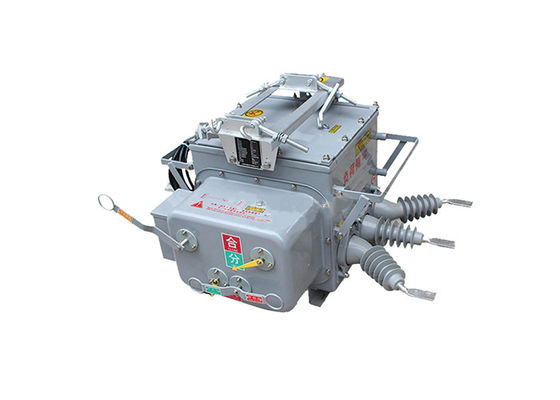

ZW20(F) 12kV Außen-Vcb aus Edelstahl aus industriellem Stahl Grenzbrecher Vakuumschalter Norm IEC62271-100

ZW20(F) 12kV Außen-Vcb aus Edelstahl aus industriellem Stahl Grenzbrecher Vakuumschalter Norm IEC62271-100

Beschreibung des Produkts:

Der Grenzvakuumschalter der ZW20-Serie ist eine Art elektrischer Schalter, der in einer Vakuumumgebung arbeitet.Es ist für Mittelspannungsanwendungen konzipiert und wird häufig in Stromverteilungssystemen verwendet.

Der Schalter ist in der Regel mit einem robusten und langlebigen Gehäuse aus hochwertigen Materialien gebaut..

Und der Vakuumunterbrecher ist die Schlüsselkomponente des Schalters. Er besteht aus einer versiegelten Vakuumkammer, die zwei Kontaktelektroden enthält.die Vakuumumumgebung verhindert die Bildung eines elektrischen Bogens während der Schaltvorgänge.

Es ist mit einem Mechanismus für das Öffnen und Schließen der Kontakte ausgestattet, der je nach Modell und Anwendung manuell oder elektrisch bedient werden kann.Der Betriebsmechanismus sorgt für reibungslose und zuverlässige Schaltvorgänge.

Der Grenzvakuumschalter der Serie ZW20 ist in verschiedenen Spannungs- und Stromstufen erhältlich, um den unterschiedlichen Systemanforderungen gerecht zu werden.Es kann mittlere Spannungsstufen in der Regel von mehreren Kilovolten bis zu zehn Kilovolten bewältigen.

Der Schalter hat eine hohe Bruchfähigkeit, um Fehlerströme zu unterbrechen und das elektrische System zu schützen.Die Bruchkapazität wird in Bezug auf den maximalen Fehlerstrom angegeben, den der Schalter ohne Beschädigung sicher unterbrechen kann.

Einige Modelle der ZW20-Serie können erweiterte Steuerungs- und Überwachungsfunktionen bieten.Erweiterte Funktionalität und einfache Bedienung.

Die in dem Schalter verwendete Vakuumtechnologie sorgt für eine hervorragende Lichtbogenlöschfähigkeit und macht ihn zu einer zuverlässigen und sicheren Lösung für mittelspannungsbetriebene Anwendungen.Der Schalter ist so konzipiert, dass er strengen Sicherheitsstandards entspricht und langfristige Leistung bei minimalem Wartungsaufwand bietet.

Der Grenzvakuumschalter der ZW20-Serie eignet sich für eine Vielzahl von Anwendungen, darunter Stromverteilungsunterstationen, Industrieanlagen, Gewerbegebäude und mehr.Es wird üblicherweise zum Umschalten der Last verwendet, Störschutz und Isolierung in mittelspannungsbetriebenen elektrischen Systemen.



Eigenschaften der Steuerung:

1.Es kann mit einer 485/232-Kommunikationsoberfläche ausgestattet sein oder eine Fernüberwachung über Glasfaser oder drahtlose Kommunikation erreichen.wenn sich der Schalter aufgrund eines dauerhaften Fehlers wieder schließt.

2Wenn ein dauerhafter Fehler auftritt, beschleunigt er automatisch.

3.Fernbedienung/manuelle Wiederverschließung mit Beschleunigung bis zum Abfahren und Wiederverschließungsschließung: Wenn der Benutzer nach Reparatur der Leitung und Wiederherstellung der Stromversorgung vergisst, den Erdungsschalter zu entfernen,Es sollte beschleunigen, um zu reiten..

4.Die Verzögerungszeit für das Neuschließen kann für alle drei Versuche angepasst werden.

5.Die Antriebs-/Wiederverschlussschaltung ist so ausgelegt, dass eine falsche Bedienung verhindert wird, und verfügt über eine Wiederverschlussfunktion.

6.Null-Sequenz-Strom kann zwischen Störungen innerhalb und außerhalb der Zone unterscheiden.

7.Die Fernbedienung ist so ausgelegt, dass sie eine falsche Bedienung verhindert.




Anwendung:

1.Stromverteilungsunterstationen: Der ZW20-Schalter wird häufig in Stromverteilungsunterstationen, sowohl im Innen- als auch im Außenbereich, eingesetzt.und Fehlersicherung in Verteilnetzen.

2.Industrielle Anlagen: Der Schalter ZW20 findet Anwendung in Industrieanlagen, in denen eine Mittelspannungsverteilung erforderlich ist.zum Beispiel Motoren, Transformatoren und Generatoren.

3.Geschäftliche Gebäude: Der Schalter wird in gewerblichen Gebäuden, einschließlich Einkaufszentren, Bürokomplexen und Krankenhäusern, für eine zuverlässige und sichere Stromverteilung verwendet.Es sorgt für eine effiziente Lastwechselung und schützt kritische elektrische Belastungen.

4Erneuerbare Energiesysteme: Der Schalter ZW20 eignet sich für erneuerbare Energiesysteme wie Solarkraftwerke und Windparks.Es erleichtert die Schaltung und den Schutz von Mittelspannungsschaltungen in diesen Systemen.

5.Elektrifizierung der Eisenbahnen: Der Schalter wird in Eisenbahnenelektrifizierungsprojekten zur Steuerung und zum Schutz der Stromversorgung der Eisenbahnnetze verwendet.Es gewährleistet eine zuverlässige und sichere Stromverteilung für den Zugbetrieb.




Umweltbedingungen:

1Höhenlage: 2000 m.
2.Umgebungstemperatur:außen -30°C~+55°C
Die höchste Jahresdurchschnittstemperatur beträgt 20°C
Höchstdurchschnittliche Tagestemperatur beträgt 30°C
3.Relative Luftfeuchtigkeit: 95% ((25°C)
4.Seismische Kapazität: Erdbebenbeschleunigung 0,3 g
Vertikale Beschleunigung beim Boden 0,15 g
Beim Handeln für drei Sinuswellen
Sicherheitsfaktor 1.67
5- Erdbebenintensität: 7 Grad.
6. Höchsttäglicher Temperaturunterschied:25°C
7.Einrichtungsort: Außenbereich, 10kv-Luftleitung, Benutzerverantwortungsgrenzpunkt
8.Erdung:Neutraler Punkt berührt sich nicht, Erdung der Bogenunterdrückungsspule und Erdung mit geringem Widerstand



Technische Parameter:

Technischer Parameter des Reglers:
