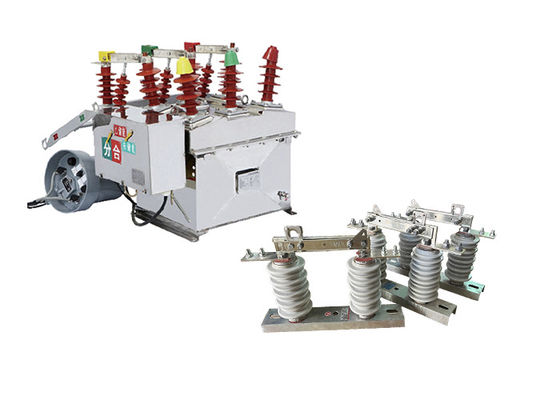

1000A/1250A Außen-AC-Vakuum-Schaltkreislaufschalter, der mit einem Überkopf-Abschalter mit mechanischer Ausdauer von 10000 mal verwendet wird

1000A/1250A Außen-AC-Vakuum-Schaltkreislaufschalter, der mit einem Überkopf-Abschalter mit mechanischer Ausdauer von 10000 mal verwendet wird

Beschreibung des Produkts:

Der Vakuumschalter ZW8-12 für den Außenbereich ist ein spezifischer Schalter, der für den Außenbereich in Hochspannungsschaltersystemen bestimmt ist.Es eignet sich speziell für dreiphasige AC-Hochspannungsschalter im Außenbereich mit einer Nennspannung von 12 kV und einer Nennfrequenz von 50 Hz.

Die Hauptaufgabe des Schaltwerks ZW8-12 ist die Steuerung und der Schutz der Verteilnetze in städtischen und ländlichen Stromnetzen mit 10 kV.Es ist für das Einschalten oder Ausschalten von Lastströmen und auch für die Unterbrechung von Kurzschlussfehlströmen verantwortlich, die im Stromnetz auftreten können.

Als Vakuum-Schalter verwendet er einen Vakuum-Auslöser, um den Bogen zu löschen, der entsteht, wenn sich der Schalter während der Schaltvorgänge öffnet.Vakuumunterbrecher bieten zuverlässige Lichtbogenunterbrechungsfähigkeiten und sind bekannt für ihre hohe dielektrische Festigkeit und hervorragende elektrische Leistung.

Der Schaltkreislaufschalter ZW8-12 gilt als eines der am weitesten verbreiteten, ausgereiften und stabilsten Produkte im Stromversorgungssystem.umfangreiche Einsätze auf dem FeldEs wurde strengen Tests unterzogen und erfüllt die notwendigen Industriestandards für Leistung und Sicherheit.

GW9-10-Aussen-Auslöschschalter werden typischerweise in Hochspannungs-Übertragungs- und Verteilersystemen verwendet, um Teile des Netzes für Wartungs- oder Reparaturarbeiten zu isolieren.Sie dienen auch als Sicherheitsvorrichtung zum Schutz der Arbeitnehmer vor elektrischen Gefahren, wie zum Beispiel zufälliger Kontakt mit aktiven Systemteilen.

Sie sind für hohe Spannungen und Ströme ausgelegt und werden oft an Außenstellen installiert, wo sie strengen Umgebungsbedingungen wie extremen Temperaturen, Wind,Sie sind daher so konstruiert, dass sie diesen Bedingungen standhalten und oft aus langlebigen Materialien wie Stahl oder Aluminium bestehen.

Außen-Auslöschschalter sind je nach Anwendung und Anforderungen in verschiedenen Arten und Konfigurationen erhältlich.während andere für den Außenbereich geeignet sindEinige sind manuell zu bedienen, andere sind automatisiert und können ferngesteuert werden.

Neben ihrer primären Funktion der Isolierung von Schaltkreisen weisen die Außen-Auslöschschalter auch andere wichtige Eigenschaften auf:zum Beispiel eine visuelle Anzeige ihres Zustands (offen oder geschlossen), und sicherzustellen, dass der Stromkreis nicht angetrieben wird, wenn der Isolator geöffnet ist.

Doppelwirkung der Verwendung, wenn der Isolatorschalter der GW9-10-Serie mit den Vakuum-Schaltkreisbrechern verwendet werden kann!!

Anwendung:

1Stromverteilung: Außenvakuum-Schaltkreisbrecher werden in Stromverteilsystemen häufig zum Schalten und Schützen von Verteiltransformatoren, Zuführern und anderen Geräten eingesetzt.Sie werden üblicherweise an Außenpfosten installiert, Umspannwerke und Schaltanlagen.

2Erneuerbare Energien im Versorgungsbereich: Außene Vakuum-Schaltkreislaufschalter werden in Projekten im Bereich erneuerbarer Energien im Versorgungsbereich wie Wind- und Solarparks verwendet, um Wechselrichter und andere Geräte zu schützen und zu schützen.

3Eisenbahnsysteme: Außenvakuumschaltbremser werden in Eisenbahnsystemen wie Signalsysteme und Eisenbahninfrastruktur zum Schalten und Schützen von elektrischer Ausrüstung verwendet.

4.Bergbau: Außenvakuum-Schaltkreislaufschalter werden in Bergbau verwendet, um elektrische Geräte in rauen Außenumgebungen zu schalten und zu schützen.

5.Öl- und Gasindustrie: In der Öl- und Gasindustrie werden Außenvakuum-Schaltungsschalter verwendet, um elektrische Geräte wie Pumpen, Kompressoren und Pipelines zu schalten und zu schützen.

Aufbau:

1.Vakuumunterbrecher: Der Vakuumunterbrecher ist das Herzstück des Leistungsschalters. Er besteht aus einem festen Kontakt und einem beweglichen Kontakt, der in einer Vakuumkammer versiegelt ist.,Die Rolle des Vakuumunterbrechers besteht darin, den Bogen zu löschen und eine zuverlässige Unterbrechung des Stroms zu gewährleisten.

2.Betriebsmechanismus: Der Leistungsschalter ist mit einem Betriebsmechanismus ausgestattet, der für das Öffnen und Schließen der Kontakte zuständig ist.hydraulischer MechanismusDer Betriebsmechanismus sorgt für einen reibungslosen und zuverlässigen Betrieb des Schaltwerks.

3Isolierende Gehäuse: Der Leistungsschalter befindet sich in einer isolierenden Gehäuse, die Schutz vor äußeren Faktoren wie Feuchtigkeit, Staub und Verunreinigungen bietet.Das Gehäuse besteht in der Regel aus hochwertigen Isolierstoffen, um die erforderliche dielektrische Festigkeit und Isolierungseigenschaften zu erhalten.

4Steuerungs- und Schutzsystem: Der Schaltschalter ZW8-12 verfügt über ein Steuerungs- und Schutzsystem zur Überwachung und Steuerung seines Betriebs, bestehend aus verschiedenen Sensoren, Relais,und Steuergeräte zur Erkennung von abnormalen Bedingungen, die Signalinträge bereitstellen und das Öffnen oder Schließen des Leistungsschalters initiieren.

5Anschlussschaltungen: Der Schaltbrenner verfügt über Anschlussschaltungen für die eingehenden und ausgehenden elektrischen Anschlüsse.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

6Hilfs- und Steuerkomponenten: Zusätzliche Hilfs- und Steuerkomponenten können im Leistungsschalter vorhanden sein, um seine Funktionalität zu verbessern.Spannungstransformatoren, Stromtransformatoren und sonstiges Zubehör, das zur Überwachung, Messung und Steuerung der elektrischen Parameter erforderlich ist.

Vorteil:

1.CT23 Federenergie speichernden Betriebsmechanismus: Der ZW8-12-Schaltschalter ist mit dem Federenergie speichernden Betriebsmechanismus vom Typ CT23 ausgestattet.Dieser Mechanismus nutzt die in den Federn gespeicherte mechanische Energie, um das Öffnen und Schließen der Kontakte des Schaltwerks zu erleichternSie bietet eine flexible Bedienung, so daß sie je nach den spezifischen Anforderungen der Anwendung motorisiert oder manuell bedient werden kann.

2.ZW8-12G kombinierter Schalter: Das Modell ZW8-12G ist ein kombinierter Schalter, der aus dem Schalter ZW8-12 und einem Isolator besteht.die Möglichkeit bietet, bestimmte Abschnitte eines Stromverteilnetzes für Wartungs- oder Fehlererkennungszwecke zu isolieren.

3.Dreiphasige Montage in einer Tankstruktur: Der ZW8-12-Schalter verfügt über eine dreiphasige Montage in einer Tankstruktur.Dies bedeutet, dass die Komponenten des Brechers für jede Phase in einem gemeinsamen Tank eingeschlossen sindDer Behälter bietet mechanischen Schutz und erhöht die allgemeine Robustheit des Schaltwerks.

4.Vakuumbogenlöschkammer und Isoliermaterial: Im Metallbehälter enthält der ZW8­12­Auslöser eine dreiphasige Vakuumbogenlöschkammer.Diese Kammer löscht effizient elektrische Bögen aus, die bei einem Unterbrechungsvorgang entstehenZusätzlich verwendet der Leistungsschalter Isolationsmaterialien wie SMC (Sheet Molding Compound), um die Isolierung zwischen den Phasen und von Phase zu Phase zu gewährleisten.Verbesserung der gesamten Isolierfestigkeit.

5Zuverlässige Leistung und hohe Dämmfestigkeit: Der ZW8-12-Schaltungsschalter ist bekannt für seine zuverlässige Leistung und hohe Dämmfestigkeit.Es ist so konzipiert und getestet, dass es strengen Leistungsstandards entspricht.Die hohe Isolierfestigkeit erhöht die Fähigkeit des Leistungsschalters, elektrische Spannungen zu widerstehen und zu isolieren.die zur Sicherheit und Zuverlässigkeit des elektrischen Systems beiträgt.

Zustand:

Umgebungstemperatur: -15°C bis +40°C
Winddruck: ≤ 700 Pa (entspricht einer Windgeschwindigkeit von 34 m/s)
Höhenlage: ≤ 1000 m
Erdbebenintensität: ≤ 8
* Die Luftverschmutzung sollte in der Stufe III eingestuft werden.

Technischer Parameter:

ZW8-12


GW9-10
