Beschreibung des Produkts:

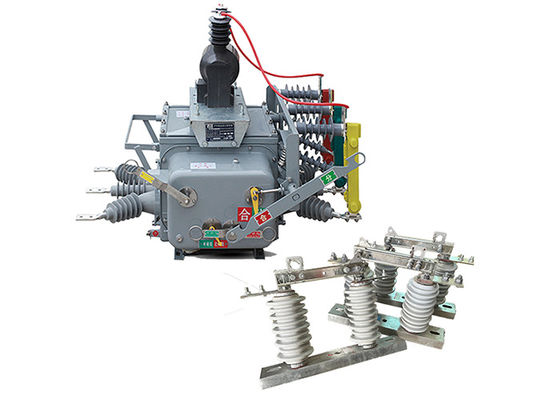

ZW20-12 Vakuum-Schaltkreislaufschalter ist die dreiphasige AC 50Hz Outdoor-Hochspannungsschalter wird hauptsächlich für 10kV Outdoor-Verteilungssysteme in landwirtschaftlichen und städtischen Netzwerken verwendet.Es wird zum Umschalten der Last verwendet, Belastungsbrechung, Überlaststrom, Kurzschlussstrom und ähnliche Anwendungen.

Die Gesamtstruktur ist ein dreiphasiger gemeinsamer Boxtyp, bestehend aus Betriebsmechanismus, leitfähiger Schaltung, Isolationssystem, Dichtungselementen und Gehäuse.

Es ist mit einem entsprechenden intelligenten Fernterminal ausgestattet, um den Anforderungen von Anwendungen zur Verteilungsautomatisierung gerecht zu werden.

• In Kombination mit einem intelligenten Steuergerät mit GSM-SMS-Funktion wird er zum ZW20-12(Z) Outdoor-intelligenten Hochspannungs-Wechselstrom-Vakuum-Schalter.

• In Kombination mit einem Abschnittssteuergerät wird er zum ZW20-12 ((F) Outdoor-Schnittsteuerungsschalter mit Hochspannung.

GW9-10-Vertikalschalter werden typischerweise in Hochspannungs-Übertragungs- und Verteilersystemen verwendet, um Teile des Netzes für Wartungs- oder Reparaturarbeiten zu isolieren.Sie dienen auch als Sicherheitsvorrichtung zum Schutz der Arbeitnehmer vor elektrischen Gefahren, wie zum Beispiel zufälliger Kontakt mit aktiven Systemteilen.

Sie sind für hohe Spannungen und Ströme ausgelegt und werden oft an Außenstellen installiert, wo sie strengen Umgebungsbedingungen wie extremen Temperaturen, Wind,Sie sind daher so konstruiert, dass sie diesen Bedingungen standhalten und oft aus langlebigen Materialien wie Stahl oder Aluminium bestehen.

Hochdruckvertikalbremser kommen je nach Anwendung und Anforderungen in verschiedenen Arten und Konfigurationen vor.Einige vertikale Bremsschalter sind für den Einsatz im Innenraum ausgelegtEinige sind manuell betrieben, andere sind automatisiert und können ferngesteuert werden.

Neben ihrer primären Funktion, Schaltkreise zu isolieren, haben vertikale Trennschalter auch andere wichtige Merkmale, wie zum Beispiel eine visuelle Anzeige ihres Zustands (offen oder geschlossen),und sicherzustellen, dass der Stromkreis nicht angetrieben wird, wenn der Isolator geöffnet ist.


Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltkreisbrechern verwendet werden kann.



Eigenschaften der Steuerung:

1.Es kann mit einer 485/232-Kommunikationsoberfläche ausgestattet sein oder eine Fernüberwachung über Glasfaser oder drahtlose Kommunikation erreichen.wenn sich der Schalter aufgrund eines dauerhaften Fehlers wieder schließt.

2Wenn ein dauerhafter Fehler auftritt, beschleunigt er automatisch.

3.Fernbedienung/manuelle Wiederverschließung mit Beschleunigung bis zum Abfahren und Wiederverschließungsschließung: Wenn der Benutzer nach Reparatur der Leitung und Wiederherstellung der Stromversorgung vergisst, den Erdungsschalter zu entfernen,Es sollte beschleunigen, um zu reiten..

4.Die Verzögerungszeit für das Neuschließen kann für alle drei Versuche angepasst werden.

5.Die Antriebs-/Wiederverschlussschaltung ist so ausgelegt, dass eine falsche Bedienung verhindert wird, und verfügt über eine Wiederverschlussfunktion.

6.Null-Sequenz-Strom kann zwischen Störungen innerhalb und außerhalb der Zone unterscheiden.

7.Die Fernbedienung ist so ausgelegt, dass sie eine falsche Bedienung verhindert.




Anwendung:

1.Unterstationen: Der ZW20-12-Schalter wird häufig in Außenunterstationen als Teil des Primärverteilsystems eingesetzt.Es wird zum Schutz und zur Steuerung elektrischer Geräte wie Transformatoren verwendet, Generatoren und Busbars.

2.Verteilnetze: Dieser Schaltbetrieb ist für Verteilnetze im Freien geeignet, in denen Hochspannung an mehrere Orte verteilt wird.Sie trägt dazu bei, einen zuverlässigen und sicheren Betrieb zu gewährleisten, indem sie Fehlerströme unterbricht und fehlerhafte Abschnitte des Netzes isoliert..

3.Industrielle Anlagen: Der ZW20-12-Schaltkreislauf wird in Hochspannungssystemen im Freien in Industrieanlagen wie Fabriken, Produktionsanlagen und Bergbaubetrieben eingesetzt.Sie schützt kritische elektrische Geräte und gewährleistet die Kontinuität der Stromversorgung..

4.Anlagen für erneuerbare Energien: In Anlagen für erneuerbare Energien im Freien wie Windparks oder SolarkraftanlagenDer ZW20-12-Schaltkreislauf schützt die elektrische Infrastruktur und schaltet den Strom aus erneuerbaren Quellen ein..

5Eisenbahnen: Dieser Schaltungsschalter wird in Hochspannungssystemen im Außenbereich verwendet, die mit der Elektrifizierung von Eisenbahnen verbunden sind.einschließlich der oberen Kettensysteme und Traktionsunterstationen.

6.Öl- und Gasindustrie: Der ZW20­12­Auslöser findet Anwendung in Außen­Hochspannungssystemen in der Öl­ und Gasindustrie.Es wird zum Schutz von elektrischer Ausrüstung und zur Steuerung der Stromverteilung in Offshore-Plattformen verwendet, Raffinerien und Pumpstationen.

7.Infrastrukturprojekte: Der ZW20-12-Schaltkreislaufschalter eignet sich für verschiedene Outdoor-Infrastrukturprojekte wie Flughäfen, Seehäfen und Stromleitungen.Sie spielt eine entscheidende Rolle beim Schutz kritischer Infrastrukturen und bei der Gewährleistung einer ununterbrochenen Stromversorgung..




Eigenschaft:

1.Vakuumunterbrechungstechnologie: Der ZW20-12-Schaltkreislaufbrenner verwendet Vakuumunterbrecher als Lichtbogenlöschmedium.Vakuumunterbrecher sind sehr effektiv bei der Löschung von Bögen und bieten eine ausgezeichnete dielektrische Festigkeit, die eine zuverlässige Unterbrechung von Hochspannungsströmen gewährleistet.

2Außenanwendungen: Dieser Schaltungsschalter ist speziell für die Installation im Freien konzipiert und eignet sich daher für die Verwendung in Umspannwerken, Verteilnetzen und anderen elektrischen Außenanlagen.Es ist so gebaut, dass es schwierigen Umgebungsbedingungen standhält, einschließlich Temperaturschwankungen, Luftfeuchtigkeit und Exposition gegenüber Staub, Regen und UV-Strahlung.

3.Hochspannungsbetrieb: Der Schaltschalter ZW20-12 ist für Hochspannungsanwendungen mit einer Nennspannung von 12 kilovolts (kV) ausgelegt.Es kann elektrische Systeme, die auf diesem Spannungsniveau funktionieren.

4.Kompakte Konstruktion: Der Schaltkreislauf hat eine kompakte Konstruktion, die eine einfachere Installation und Integration in Outdoor-Schaltanlagen oder Umspannstationen ermöglicht.Die kompakte Größe erleichtert zudem Platzersparnis und eine effiziente Nutzung der verfügbaren Anlagenfläche.

5Zuverlässiger Betrieb: Der ZW20-12-Schaltschalter ist für einen zuverlässigen Betrieb ausgelegt.und fortschrittliche Mechanismen zur Gewährleistung stabiler und effizienter Umschaltvorgänge, wodurch das Risiko von Fehlern oder Ausfällen minimiert wird.

6.Sicherheitsmerkmale: Der Leistungsschalter ist mit Sicherheitsmerkmalen ausgestattet, die die Sicherheit des Bedieners und des Systems erhöhen.mechanische und elektrische Anzeigen zur Bereitstellung von Statusinformationen, und Sicherheitsläden, um einen versehentlichen Kontakt mit leistungsfähigen Teilen zu vermeiden.

7Fernsteuerung und Überwachung: Einige Versionen des ZW20-12-Schaltwerks können Fernsteuerungs- und Überwachungsfunktionen unterstützen.Dies ermöglicht eine bequeme Bedienung und Überwachung des Leistungsschalters aus einem zentralen Kontrollraum oder durch ein Überwachungskontroll- und Datenerfassungssystem (SCADA), die Verbesserung des Systemmanagements und der Wartung.

Zustand:

1Höhenlage: 2000 m.

2.Umgebungstemperatur:außen -30°C~+55°C

Die höchste Jahresdurchschnittstemperatur beträgt 20°C

Höchstdurchschnittliche Tagestemperatur beträgt 30°C

3.Relative Luftfeuchtigkeit: 95% ((25°C)

4.Seismische Kapazität: Erdbebenbeschleunigung 0,3 g

Vertikale Beschleunigung beim Boden 0,15 g

Beim Handeln für drei Sinuswellen

Sicherheitsfaktor 1.67

5- Erdbebenintensität: 7 Grad.

6. Höchsttäglicher Temperaturunterschied:25°C

7.Einrichtungsort: Außenbereich, 10kv-Luftleitung, Benutzerverantwortungsgrenzpunkt

8.Erdung:Neutraler Punkt berührt sich nicht, Erdung der Bogenunterdrückungsspule und Erdung mit geringem Widerstand



Technische Parameter:

ZW20-12 ((F)
