Hochspannungs-Außenvakuum-Schaltkreislaufbrecher GB1984-2003 Automatisch/manuell 50Hz Steuerung Vakuum-Schaltkreislaufbrecher

Hochspannungs-Außenvakuum-Schaltkreislaufbrecher GB1984-2003 Automatisch/manuell 50Hz Steuerung Vakuum-Schaltkreislaufbrecher

Beschreibung des Produkts:

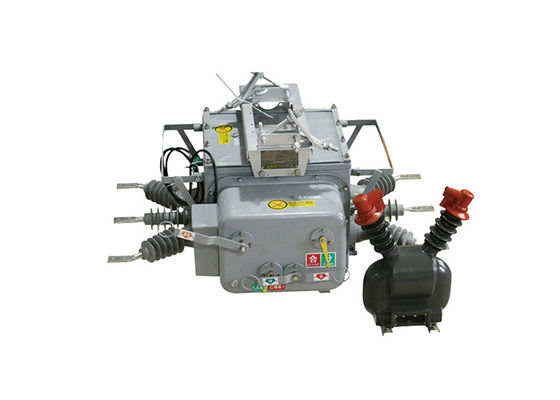

ZW20-12 ((F) Outdoor-Vakuum-Schaltkreislaufschalter ist eine dreiphasige AC 50Hz Outdoor-HV-Schaltanlage, die hauptsächlich für ländliche und städtische 10 kV-Outdoor-Verteilnetze verwendet wird, als separater und kombinierter Laststrom,Überlaststrom, Kurzschlussstrom und andere ähnliche Orte.

Seine gesamte Struktur ist ein dreiphasiger gemeinsamer Kästchentyp, der aus einem Bedienmechanismus, einem leitfähigen Stromkreis, einem Isolationssystem, einem Dichtungselement und einer Hülle besteht.

Sie unterstützt die entsprechenden intelligenten Fernterminals, um den Anwendungsbedarf der Verteilungsautomatisierung zu erfüllen.

· ZW20-12 (Z) Outdoor Intelligent High Voltage AC True Air Breaker mit GSM-Kurzmeldungsfunktion

· Kombination mit dem Spaltschalter-Steuergerät ZW20-12 (F) Außenspalt-Hochspannungs-Wechselstrom-Treue-Luftbremser.



Eigenschaften der Steuerung:

1.Es kann mit einer 485/232-Kommunikationsoberfläche ausgestattet sein oder eine Fernüberwachung über Glasfaser oder drahtlose Kommunikation erreichen.wenn sich der Schalter aufgrund eines dauerhaften Fehlers wieder schließt.

2Wenn ein dauerhafter Fehler auftritt, beschleunigt er automatisch.

3.Fernbedienung/manuelle Wiederverschließung mit Beschleunigung bis zum Abfahren und Wiederverschließungsschließung: Wenn der Benutzer nach Reparatur der Leitung und Wiederherstellung der Stromversorgung vergisst, den Erdungsschalter zu entfernen,Es sollte beschleunigen, um zu reiten..

4.Die Verzögerungszeit für das Neuschließen kann für alle drei Versuche angepasst werden.

5.Die Antriebs-/Wiederverschlussschaltung ist so ausgelegt, dass eine falsche Bedienung verhindert wird, und verfügt über eine Wiederverschlussfunktion.

6.Null-Sequenz-Strom kann zwischen Störungen innerhalb und außerhalb der Zone unterscheiden.

7.Die Fernbedienung ist so ausgelegt, dass sie eine falsche Bedienung verhindert.




Anwendung:

1Bergbau: Der Schalter ZW20 wird in Bergbau betrieben, um elektrische Geräte und Stromverteilnetze in unterirdischen und oberflächlichen Minen zu steuern und zu schützen.

2.Rechenzentren: Der Switch wird in Rechenzentren verwendet, um eine zuverlässige Stromverteilung und den Schutz kritischer IT-Infrastruktur zu gewährleisten.Er ermöglicht eine effiziente Lastwechselung und schützt vor elektrischen Störungen.

3.Öl- und Gasindustrie: Der Schalter ZW20 findet Anwendung in der Öl- und Gasindustrie zur Steuerung und zum Schutz elektrischer Geräte in Raffinerien, Pipelines und Offshore-Plattformen.

4.Infrastrukturprojekte: Der Schalter wird in verschiedenen Infrastrukturprojekten wie Flughäfen, Seehäfen und Stadien für eine zuverlässige Stromverteilung und -schutz eingesetzt.

5.Wasser- und Abwasseraufbereitungsanlagen: Der Schalter ZW20 wird in Wasser- und Abwasserreinigungsanlagen zur Steuerung und zum Schutz elektrischer Geräte in Pumpstationen, Kläranlagen,und Vertriebsnetze.



Aufbau:

1.Die Steuerung ist ein mikrocomputerbasiertes Relaisschutz- und Überwachungsgerät.

2.Die Steuerung hat eine starke Wetterbeständigkeit und einen Schutz gegen Kondensation.

3Es ist durch Luftfahrtanschlüsse mit dem Schaltkörper verbunden.

4Es hat eine gute Verbindungssicherheit und ein hohes Schutzniveau.

Der Controller verfügt über vier analoge Eingangskanäle: Phase A-Strom, Phase C-Strom, Nullsequenzstrom und Phase BC-Spannung.Die Steuerung überwacht die Werte dieser analogen Eingänge in Echtzeit und vergleicht sie mit festgelegten Werten, um Linienfehler zu bestimmen und entsprechende Aktionen zu initiieren.

Umweltbedingungen:

1 Umgebungslufttemperatur: -40 °C ~ + 70 °C;

2 Höhe: nicht mehr als 3000 m

3 Die Umgebungsluft kann durch Staub, Rauch, ätzende Gase, Dampf oder Salzspray kontaminiert sein.

4 Windgeschwindigkeit nicht größer als 34 m / s (entspricht 700 Pa auf der Zylinderoberfläche);

5 Vibrationen oder Bodenbewegungen von außerhalb der Schaltanlage und der Steuerungsanlage sind vernachlässigbar;

6 Die Amplitude der induzierten elektromagnetischen Interferenzen im Sekundärsystem beträgt nicht mehr als 1,6 kV.




Technische Parameter:

Technischer Parameter des Reglers:
