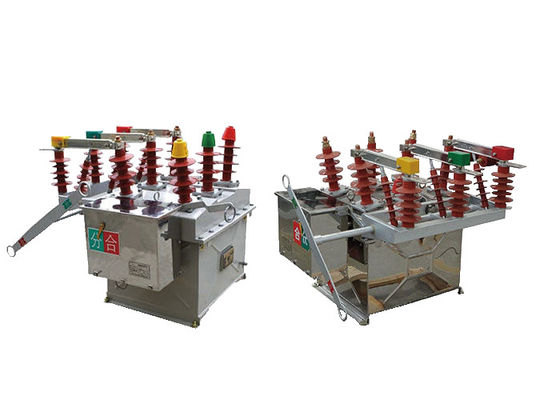

Automatischer Vakuum-Schaltkreislaufbrecher der Serie ZW8 AC Hochspannung Drei Phasen Drei Pole Schalter Schaltkreislaufbrecher Schalter

Automatischer Vakuum-Schaltkreislaufbrecher der Serie ZW8 AC Hochspannung Drei Phasen Drei Pole Schalter Schaltkreislaufbrecher Schalter

Beschreibung des Produkts:

Der automatische Vakuumschalter ZW8-12 ist eine spezifische Art von Schalter, der für den Einsatz im Freien in Hochspannungsschaltersystemen entwickelt wurde.Es eignet sich speziell für dreiphasige AC-Hochspannungsschalter im Außenbereich mit einer Nennspannung von 12 kV und einer Nennfrequenz von 50 Hz.
Die Hauptaufgabe des Schaltwerks ZW8-12 ist die Steuerung und der Schutz der Verteilnetze in städtischen und ländlichen Stromnetzen mit 10 kV.Es ist für das Einschalten oder Ausschalten von Lastströmen und auch für die Unterbrechung von Kurzschlussfehlströmen verantwortlich, die im Stromnetz auftreten können.
Als Vakuum-Schalter verwendet er einen Vakuum-Auslöser, um den Bogen zu löschen, der entsteht, wenn sich der Schalter während der Schaltvorgänge öffnet.Vakuumunterbrecher bieten zuverlässige Lichtbogenunterbrechungsfähigkeiten und sind bekannt für ihre hohe dielektrische Festigkeit und hervorragende elektrische Leistung.
Der Schaltkreislaufschalter ZW8-12 gilt als eines der am weitesten verbreiteten, ausgereiften und stabilsten Produkte im Stromversorgungssystem.umfangreiche Einsätze auf dem FeldEs wurde strengen Tests unterzogen und erfüllt die notwendigen Industriestandards für Leistung und Sicherheit.




 Eigenschaft:

1Der automatische Vakuum-Schaltkreislaufschalter ZW8-12 ist mit einer Verschmutzungssicherheit ausgelegt, was bedeutet, dass er auch in Umgebungen mit hoher Verschmutzung zuverlässig funktionieren kann.so z. B. Gebiete mit starkem Staub oder industriellen EmissionenDie interne Isolierung ist so konzipiert, daß sie derartiger Verschmutzung standhält und die erforderlichen Isolationsniveaus aufrechterhält.die verbesserte Dämmungseigenschaften bietet und die Gesamtleistung des Brechers verbessert.
2Der Schaltkreislauf ist mit einem Funktionsmechanismus zur Speicherung von Raketenenergie ausgestattet.Dieser Bedienmechanismus speichert mechanische Energie, die schnell freigesetzt werden kann, um die Kontakte des Schaltgeräts zu öffnen oder zu schließenDer Energiespeicher ist für einen effizienten und zuverlässigen Betrieb ausgelegt und sorgt für ein schnelles und wirksames Schalten des Schaltkreislaufs.
3Der Schaltschalter ZW8-12 kann entweder mit einem einseitigen (linksseitigen) oder mit einem zweiseitigen Trennschalter ausgestattet werden.Dies ermöglicht eine flexible Konfiguration und Installation des Leistungsschalters im SchaltanlagensystemZusätzlich kann es mit einem externen PT (Potential Transformer) ausgestattet werden, der zur Spannungsmessung und Steuerung verwendet wird.Der externe PT erleichtert eine genaue Spannungsüberwachung und trägt dazu bei, das ordnungsgemäße Funktionieren des Leistungsschalters im Hochspannungssystem sicherzustellen.



Vorteile:

1.Es ist mit einem Stromspeicherbetriebsmechanismus vom Typ CT23 ausgestattet.
2.ZW8-12G besteht aus ZW8-12 Brecher und Isolator, der als kombinierter Brecher bezeichnet wird, kann als Sektionalisierer verwendet werden.
3.Die Struktur des Brechers besteht aus einer in einem Behälter montierten dreiphasigen, in einem Metallbehälter eingeschlossenen dreiphasigen Vakuumbogenlöschkammer, mit Isoliermaterial zwischen den Phasen und einer Phase für jede aus SMC.
4.Zuverlässige Leistung und hohe Isolierfestigkeit.



Voraussetzungen:

1.Umgebungstemperatur: Der Schaltkreislauf ist für den Betrieb im Temperaturbereich von -15°C bis +40°C ausgelegt.Dies bedeutet, dass es in Umgebungen mit Temperaturen von bis zu -15 °C und bis zu +40 °C effektiv funktionieren kann..
2Winddruck: Der Schaltkreislauf kann Winddruck von bis zu 700 Pa, was einer Windgeschwindigkeit von 34 m/s entspricht, aushalten.Dies stellt sicher, dass der Leistungsschalter stabil bleibt und von starken Winden nicht betroffen ist.
3.Höhe: Der Leistungsschalter eignet sich für die Montage in Höhen von bis zu 1000 m über dem Meeresspiegel.
4.Seismische Intensität: Der Schaltungsschalter ist so ausgelegt, dass er seismischen Aktivitäten mit einer Intensität von bis zu 8 auf der seismischen Intensitätsskala standhält.Dies stellt sicher, dass es in Betrieb bleibt und nicht von seismischen Vibrationen bis zu diesem Niveau betroffen ist.




Technischer Parameter:
