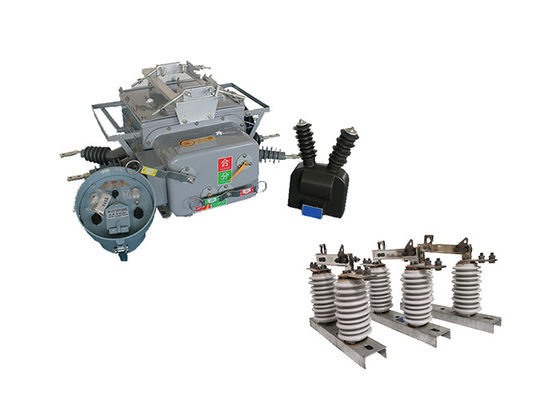

ZW20-12(F) Elektrischer Vakuum-Schaltkreisbrecher für den Außenbereich 180 kg mit Porzellan-Ausschluss

ZW20-12(F) Elektrischer Vakuum-Schaltkreisbrecher für den Außenbereich 180 kg mit Porzellan-Ausschluss

Beschreibung des Produkts:


Der ZW20-12(F) Outdoor Vacuum Circuit Breaker ist ein vielseitiges und intelligentes Gerät, das die Funktionen eines Vakuumbrechers, Vakuumlastschalters, Rückschließers und Sektionalisators kombiniert.Es ist für den Einsatz in 10 kV- und 13 kV-Verteilnetzen ausgelegt., insbesondere in städtischen und ländlichen Stromnetzen.
Zu den Hauptkomponenten des ZW20-12 ((F) -Schaltkreislaufschaltern gehören ein Vakuumschalter, ein CH-40-Steuergerät und ein externer Spannungstransformator.Der Vakuumbremser ist dafür verantwortlich, elektrische Schaltungen zu unterbrechen und herzustellenDer externe Spannungstransformator hilft bei der genauen Spannungsmessung für Steuerungs- und Überwachungszwecke.



Eigenschaften der Steuerung:

1.Mit 485 / 232 Kommunikationsoberfläche, oder über optische Faser, drahtlose Fernüberwachung; Beschleunigungsfunktion nach Wiederverriegelung;wenn der Schalter schwer ist,automatische Beschleunigung im Falle eines dauerhaften Fehlers;
2- Fernbedienungsschalter, sollte das Auslösen beschleunigen.
3.Drei Rückschließung / manuelle Schließung zur Beschleunigung des Ausstoßens und Rückschließung: Der Benutzer sendet nach der Reparatur der Leitung Strom, wenn er vergisst, die Erdung zu entfernen, kann die Verzögerungszeit eingestellt werden;
4.Die Sprungschließungsanlage hat eine Fehlfunktion und eine Sprungschutzfunktion;
5.Null-Sequenzstrom kann zwischen In-Zone- und Out-of-Zone-Fehlen unterscheiden;
6Der Fernbedienungsschalter ist so konzipiert, dass ein Fehlverhalten vermieden wird.



Anwendung:


1.Abschaltungsschalter und Kontaktschalter: Der Schaltschalter ZW20-12 ((F) kann als Abschaltungsschalter oder Kontaktschalter in der Ringnetzkonfiguration von Stromverteilsystemen verwendet werden.Es ermöglicht das Öffnen und Schließen von Schaltungen während Wartungs- oder Störbedingungen.
2.Automatisches Schaltgerät: Es dient als automatisches Schaltgerät und ermöglicht die Implementierung des Lastwechsels in der Ringnetzkonfiguration.Dieses Merkmal erhöht die Flexibilität und Effizienz der Stromverteilung.
3.Grenzschalter: In Verzweigungsleitungen der Stromversorgung kann der Schalter ZW20-12 ((F) als Grenzschalter oder "Wachhund" fungieren." Es hilft bei der Überwachung und dem Schutz der Zweiglinie gegen Störungen und abnormale Bedingungen.
4.Rückschließer und Sektionierer: Der Leistungsschalter kann als Rückschließer und Sektionierer in Luftverteilnetzen fungieren.Es stellt automatisch den Strom nach vorübergehenden Störungen wieder her und isoliert fehlerhafte Abschnitte, um die Auswirkungen von Ausfällen zu minimieren.



Umweltbedingungen:

1Höhenlage: 2000 m.
2.Umgebungstemperatur:außen -30°C~+55°C
Die höchste Jahresdurchschnittstemperatur beträgt 20°C
Höchstdurchschnittliche Tagestemperatur beträgt 30°C
3.Relative Luftfeuchtigkeit: 95% ((25°C)
4.Seismische Kapazität: Erdbebenbeschleunigung 0,3 g
Vertikale Beschleunigung beim Boden 0,15 g
Beim Handeln für drei Sinuswellen
Sicherheitsfaktor 1.67
5- Erdbebenintensität: 7 Grad.
6. Höchsttäglicher Temperaturunterschied:25°C
7.Einrichtungsort: Außenbereich, 10kv-Luftleitung, Benutzerverantwortungsgrenzpunkt
8.Erdung:Neutraler Punkt berührt sich nicht, Erdung der Bogenunterdrückungsspule und Erdung mit geringem Widerstand



Technische Parameter:



Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltungsschaltern verwendet werden kann.
