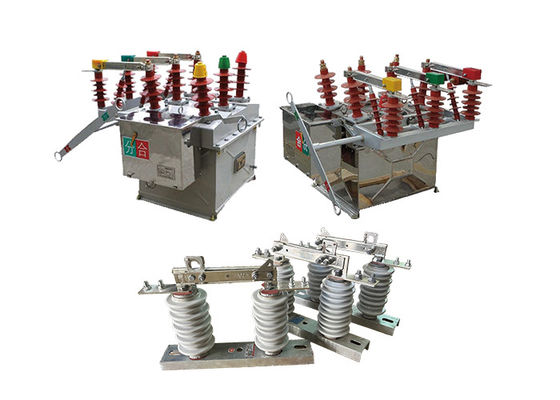

Außenvakuum-Schaltkreislaufschalter in der Unterstation 630A/1250A mit 3 Polen

Hochspannungsvakuum-Schaltkreislaufschalter für den Außenbereich

Beschreibung des Produkts:

Der Vakuumschalter ZW8-12 für Hochspannungs-Wechselstrom im Außenbereich eignet sich für dreiphasige Hochspannungs-Wechselstromschalter im Außenbereich mit einer Nennspannung von 12 kV und einer Nennfrequenz von 50 Hz.Es wird hauptsächlich in Verteilungssystemen von 10 kV städtischen und ländlichen Stromnetzen verwendet, um Lastströme und Kurzschlussfehlströme ein- oder auszuschaltenEs ist eines der am weitesten verbreiteten, ausgereiften und stabilen Produkte im Energiesystem.

Der Hookstick-Schalter GW9-10 ist eine Art tragbares Gerät, das zur Isolierung und Erdung von elektrischen Verteilungsleitungen für Wartungs-, Reparatur- oder Notfallzwecke verwendet wird.Es ist ein vielseitiges Werkzeug, das in einer Vielzahl von Anwendungen verwendet werden kann, einschließlich Luftverteilungsleitungen, Umspannwerke und Industrieanlagen.

Es besteht aus einem Teleskop aus Glasfaser, der ausgedehnt werden kann, um die elektrische Ausrüstung zu erreichen,mit einer Breite von mehr als 20 mm,, die es dem Anwender ermöglichen, verschiedene Aufgaben wie das Öffnen oder Schließen von Schaltern und Erdungsleitungen auszuführen.

Der Hakenknopfschalter ist so konzipiert, daß der elektrische Stromkreis sichtbar unterbrochen wird, was zum Schutz vor zufälligem Kontakt mit angetriebenem Gerät beiträgt.Sie ist auch so konzipiert, daß sie schwierigen Umgebungsbedingungen standhält, wie starker Wind, Regen und Schnee, so dass es für den Einsatz in Außenräumen geeignet ist.

Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltungsschaltern verwendet werden kann.

Eigenschaft:

Mikrocomputerschutzfunktion

1Es verfügt über eine dreistufige Stromschutzfunktion: Schnellfahrt, zeitlich begrenzte Schnellfahrt und Überstromschutz.

2.Flexible Einstellung von schnellen und langsamen Zeitmerkmalen.

3.Benutzer können Schutzwerte und Verzögerungen festlegen.

Wiederverschließungsfunktion

1Es können bis zu drei Wiederverschlussvorgänge eingestellt werden.

2Die Benutzer können die Anzahl der Wiederverschlussvorgänge und die verschiedenen Wiederverschlussintervalle frei wählen.

3Es hat die Funktion der Beschleunigung vor der Wiederverschließung, der Beschleunigung nach der Wiederverschließung und der sequentiellen Koordinierungswahl.

Funktion für den Wiederaufbau des Netzes

1.einschließt Unterspannungsauslösung, automatisches Wiederverschließen, kurzzeitiges Nicht-Wiederverschließen, kontinuierliches Nicht-Wiederverschließen, Unterspannungs-Wiederverschließen, automatisches Zurücksetzen, kurzzeitige Aktivierung des Standby-Schutzwertes,und kontinuierliche Aktivierung des Standby-Schutzwertes.

2.Distributed Intelligent Control kann nach der vor eingestellten Funktion während des Ringnetzbetriebs realisiert werden.

3.Wenn ein Netzwerkfehler auftritt, wird der Fehler automatisch gelöscht, das Fehlergebiet isoliert, automatisch Strom übertragen und der Strom in den nicht fehlerhaften Bereich wiederhergestellt.


Aufbau:

1.Formbasierte Einmalig-Stretching-Formtechnologie: Die Oberdecke des Gehäuses wird mit fortschrittlicher Einmalig-Stretching-Formtechnologie hergestellt,mit einer Breite von mehr als 20 mm,Diese Technologie erleichtert zudem eine einfache Montage. Darüber hinaus ist das Gehäuse rost- und korrosionsbeständig.Die Benutzer haben die Wahl zwischen Edelstahl- oder hochwertiger Stahlplatten-Sprühbehandlung.

2.Abschaltungsschalter (optional): Der Vakuumschalter ZW32-12 bietet eine optionale Abschaltungsschalterfunktion. Dieser Schalter ist speziell auf der Grundlage der ZW8-Schaltkörper-Einheit entwickelt.Es dient als bequemer und gut sichtbarer Trennpunkt während der Wartung der VerteilungsleitungenUm Fehlfunktionen zu vermeiden, ist eine mechanische Verriegelungseinrichtung zwischen dem Trennschalter und dem Leistungsschalter eingebaut.Dies sorgt für eine erhöhte Sicherheit und minimiert das Risiko von Unfallvorfällen.

Anwendung

1.Stromverteilung: Außenvakuum-Schaltkreisbrecher werden in Stromverteilsystemen häufig zum Schalten und Schützen von Verteiltransformatoren, Zuführern und anderen Geräten eingesetzt.Sie werden üblicherweise an Außenpfosten installiert, Umspannwerke und Schaltanlagen.

2Erneuerbare Energien im Versorgungsbereich: Außenvakuum-Schaltkreisbrecher werden in Projekten im Bereich erneuerbarer Energien im Versorgungsbereich wie Wind- und Solarparks zum Schalten und Schützen von Wechselrichtern und anderen Geräten eingesetzt..

3Eisenbahnsysteme: Außenvakuumschaltbremser werden in Eisenbahnsystemen wie Signalsystemen und Eisenbahninfrastruktur zum Schalten und Schützen von elektrischer Ausrüstung verwendet.

4.Bergbau: Außenvakuum-Schaltkreislaufschalter werden in Bergbau verwendet, um elektrische Geräte in rauen Außenumgebungen zu schalten und zu schützen.

5.Öl- und Gasindustrie: In der Öl- und Gasindustrie werden Außenvakuum-Schaltungsschalter verwendet, um elektrische Geräte wie Pumpen, Kompressoren und Pipelines zu schalten und zu schützen.

Technischer Parameter:

ZW8-12


GW9-10
