Beschreibung des Produkts:

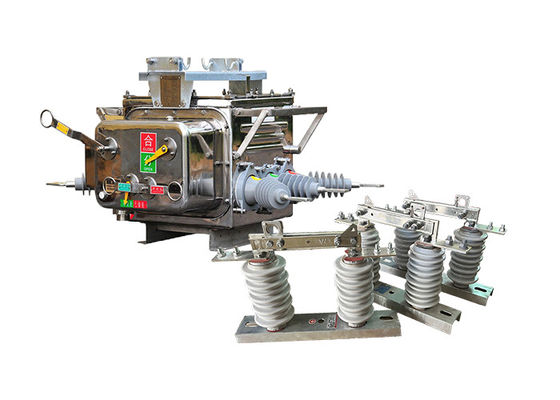

Der Hochspannungsvakuum-Schaltkreislaufbrecher ZW20-12 ((F) ist ein neues Produkt, das mehrere Funktionen in einem einzigen intelligenten Gerät kombiniert.Vakuumlastschalter, Rückschließer und Sektionalisierer, die Vielseitigkeit und Effizienz in verschiedenen Anwendungen bieten.

Die Hauptkomponenten des Boundary Load Switch umfassen einen Vakuumbremser, einen CH-40-Regler und einen externen Spannungstransformator.Während der CH-40-Controller einen fortschrittlichen Schutz bietetEin externer Spannungstransformator, optional für Verteilungsleitungsringnetze,kann für bilaterale PT-Verbindungen (potentielle Transformatoren) verwendet werden.

Dieses Produkt findet einen breiten Einsatz in 10 kV und 13 kV städtischen und ländlichen Stromnetz-Ringnetzen.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDarüber hinaus kann es als Grenzschalter (allgemein als Wachhund bezeichnet) in Zweigstromleitungen sowie als Rückschließer und Sektionalisierer in Oberleitungsnetzen funktionieren.

Der Boundary Load Switch bietet Fernsteuerungsfunktionen, die eine effiziente Überwachung und Steuerung ermöglichen.Erleichterung der nahtlosen Integration in Verteilungsautomationssysteme.

Das Gerät verwendet zuverlässige Erkennungs- und Beurteilungsmechanismen, einschließlich der Fähigkeit, Nullsequenzströme und Kurzschlussströme zwischen Phasen auf mA-Ebene zu erkennen.Dies ermöglicht die automatische Beseitigung von Einphasen-Erdungsschäden und Phase-zu-Phase-Kurzschlussfehlern, was die Fehlermanagementfähigkeit des Systems verbessert.

Der Hauptschalter des Hochspannungsvakuum-Schaltkreislaufschalterns verwendet Vakuumbogentechnologie, während das Isolationssystem eine SF6- und N2-Gasmisch-Isolation enthält.Das Produkt enthält eine Gasdichtung, Explosionssicherheit und Isolationstechnologien aus Japan, Deutschland und Frankreich, die eine hervorragende Gesamtsiegelungsleistung gewährleisten.die Leckage verhindert und sicherstellt, dass die Leistung des Geräts von der äußeren Umgebung unbeeinflusst bleibt.

Der Bewegungsmechanismus des Hochspannungs-Vakuum-Schaltungsschalters ist mit dem Ziel der Miniaturisierung und Leistungsoptimierung konzipiert.die im Vergleich zu herkömmlichen Federmechanismen zu einer höheren Aktionssicherheit führtDiese Designverbesserung verbessert die Gesamtbetriebseffizienz und die Lebensdauer des Geräts.

GW9-10 Outdoor Disconnector Switch ist ein elektrischer Schalter, der verwendet wird, um einen Stromkreis von seiner Stromquelle zu trennen.Es wird typischerweise in Hochspannungs-Stromübertragungs- und -verteilsystemen eingesetzt, um Wartungspersonal zu ermöglichen, sicher an der Ausrüstung zu arbeiten, ohne das Risiko eines Elektroschocks zu haben.

Der Hochspannungsschalter verfügt über eine Klinge oder einen Kontakt, der durch Drehen des Stängels geöffnet oder geschlossen werden kann, wodurch der Stromkreis eingeschaltet oder ausgeschaltet wird.Die Stange hat in der Regel ein nicht leitfähiges Material, um den Bediener von der Hochspannung zu isolieren.

Die Outdoor-Konnektorschalter sind in verschiedenen Designs und Größen erhältlich, abhängig von der Spannung und dem Strom der Schaltung, die sie steuern sollen.Sie werden häufig an einem Pfahl oder einer Struktur montiert und häufig zusammen mit anderen Schutzvorrichtungen verwendet, wie z. B. Leistungsschalter und Sicherungen, um die Sicherheit und Zuverlässigkeit des elektrischen Systems zu gewährleisten.


Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltungsschaltern verwendet werden kann.

Eigenschaften der Steuerung:

1. Mit 485 / 232 Kommunikationsoberfläche, oder über optische Faser, drahtlose Fernüberwachung; Beschleunigungsfunktion nach dem Rückschließen: wenn der Schalter schwer ist

2. Im Falle eines dauerhaften Ausfalls automatische Beschleunigung;

3. Fernbedienung / manuelle Schließung zur Beschleunigung der Fahrt und Sperre des Rückschließers: Der Benutzer repariert die Leitung nach der Stromversorgung, wenn er vergisst, den Erdungsschalter zu entfernen

Das Abstoßen sollte beschleunigt werden.

4. Drei Verzögerungszeiten für die Rückschließung können eingestellt werden;

Die Anschlussschaltung hat die Funktion des Anti-Tripping-Systems.

5. Null-Sequenz-Strom kann In-Region-Fehler von Out-of-Region-Fehlen unterscheiden.

6Der Fernbedienungsschalter ist so konzipiert, dass ein Fehlverhalten verhindert wird.



Zustand:

Umgebungstemperatur: -40°C bis +70°C.

Höhenlage: Höchstens 3000 m über dem Meeresspiegel.

Die Umgebungsluft kann mit Staub, Rauch, ätzenden Gasen, Dampf oder Salznebel verunreinigt sein.

Die Windgeschwindigkeit darf 34 m/s nicht überschreiten (entspricht einem Druck von 700 Pa auf der zylindrischen Oberfläche).

Vibrationen oder seismische Aktivität von externen Schaltanlagen und Steuergeräten können vernachlässigt werden.

Die Amplitude der im Sekundärsystem induzierten elektromagnetischen Störungen beträgt nicht mehr als 1,6 kV.




Eigenschaft:

1Hohe Bruchfähigkeit: Sie kann hohe Fehlerströme unterbrechen und das elektrische System vor Überstrom schützen.

2Kompaktes Design: Der Schalter ist so konzipiert, dass er kompakt und platzsparend ist und sich für verschiedene Installationsumgebungen eignet.

3Zuverlässige Leistung: Die in dem Schalter verwendete Vakuum-Abschalttechnologie sorgt für zuverlässige Schaltvorgänge und minimale Wartungsanforderungen.

4.Lange elektrische und mechanische Lebensdauer: Der Schalter ist so konzipiert, dass er eine lange Betriebsdauer mit hoher Langlebigkeit und Langlebigkeit aufweist.

5.Schutzvorrichtungen: Es können Vorrichtungen wie Überstromschutz, Kurzschlussschutz und andere Schutzmaßnahmen zum Schutz des elektrischen Systems sein.

6Fernsteuerung und Überwachung: Einige Modelle der ZW20-Serie können Fernsteuerungs- und Überwachungsfunktionen bieten, die eine bequeme Bedienung und Statusüberwachung ermöglichen.

Anwendung:

1.Geschäftliche Gebäude: Der Schalter wird in gewerblichen Gebäuden, einschließlich Einkaufszentren, Bürokomplexen und Krankenhäusern, für eine zuverlässige und sichere Stromverteilung verwendet.Es sorgt für eine effiziente Lastwechselung und schützt kritische elektrische Belastungen.

2Erneuerbare Energiesysteme: Der Schalter ZW20 eignet sich für erneuerbare Energiesysteme wie Solarkraftwerke und Windparks.Es erleichtert die Schaltung und den Schutz von Mittelspannungsschaltungen in diesen Systemen.

3.Elektrifizierung der Eisenbahnen: Der Schalter wird in Eisenbahnenelektrifizierungsprojekten zur Steuerung und zum Schutz der Stromversorgung der Eisenbahnnetze verwendet.Es gewährleistet eine zuverlässige und sichere Stromverteilung für den Zugbetrieb.

4.Abschaltungsschalter und Kontaktschalter: Der ZW20-12 ((F) -Schalter kann als Abschlussschalter oder Kontaktschalter in der Ringnetzkonfiguration von Stromverteilsystemen verwendet werden.Es ermöglicht das Öffnen und Schließen von Schaltkreisen während Wartungs- oder Störbedingungen.

5.Automatisches Schaltgerät: Es dient als automatisches Schaltgerät und ermöglicht die Implementierung des Lastwechsels in der Ringnetzkonfiguration.Dieses Merkmal erhöht die Flexibilität und Effizienz der Stromverteilung.

Technische Parameter:

ZW20-12 ((F)
