Hochleistungs-Hochspannungs-Vakuum-Schaltkreisbrecher 630A/1000A/1250A

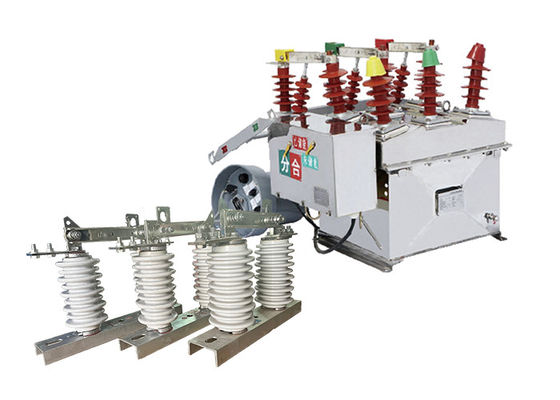

Hochleistungs-Hochspannung-Drei-Pahses-Vakuum-Schaltkreislaufschalter mit tragbarem Outdoor-Disconnector-Schalter

Beschreibung des Produkts:

Der Hochspannungs-Vakuum-Schalter ZW8-12 ist nach internationalen Normen konzipiert und mit fortschrittlichen Technologien hergestellt.mit einem Stromgehalt von bis zu 630 A, und einen Kurzschlussbrechstrom von bis zu 20 kA.

Der Leistungsschalter besteht aus mehreren Schlüsselkomponenten, darunter dem Vakuumunterbrecher, dem Bedienmechanismus und dem Steuerungssystem.Der Vakuumunterbrecher ist das Herzstück des Leistungsschalters und verantwortlich für die Unterbrechung des elektrischen StromsEs ist so konzipiert, dass es im Vakuum arbeitet, was dazu beiträgt, Bogen zu vermeiden und einen zuverlässigen Betrieb zu gewährleisten.

Der Bedienmechanismus ist für das Öffnen und Schließen des Schaltwerks zuständig und kann manuell oder elektrisch bedient werden.Das Steuerungssystem überwacht den Leistungsschalter und gibt dem Bediener Feedback, so daß sie den Zustand des Trenners überwachen und eventuelle Störungen erkennen können.

Der Schaltkreislaufschalter ZW8-12 ist sehr zuverlässig und erfordert nur minimale Wartung.mit einem Gehalt an Kohlenwasserstoffen von mehr als 0,5%.

Der GW9-10 Außen-Dosconnector-Schalter ist ein elektrischer Schalter, der zum Zwecke der Wartung oder Reparatur einen Abschnitt eines elektrischen Netzes oder Systems vom Rest des Systems isolieren soll.Es wird typischerweise in Hochspannungs-Stromübertragungs- und -verteilsystemen verwendet.

Der Schalter ist so konstruiert, dass er sich unter normalen oder abnormalen Bedingungen wie einem Fehler oder einem Überstrom öffnet und schließt.es trennt den Abschnitt des Systems physisch vom Rest des Netzes, wodurch der Stromfluss in diesen Abschnitt verhindert wird.

Außen-Dosconnector-Schalter sind typischerweise für Spannungen zwischen 600 Volt und 765.000 Volt ausgelegt und können manuell oder automatisch betrieben werden.Sie werden in der Regel in Umspannwerken oder an Strompfosten installiert, und sie sind ein wichtiger Bestandteil der Stromnetzinfrastruktur.

Es ist wichtig, bei der Arbeit mit Hochspannungsschaltern angemessene Sicherheitsverfahren einzuhalten, da sie bei unsachgemäßer Handhabung gefährlich sein können.Nur qualifiziertes und geschultes Personal sollte Hochspannungsausrüstung betreiben und warten dürfen.

Doppelwirkung der Verwendung, wenn der Isolatorschalter der Baureihe GW9-10 mit den Vakuum-Schaltungsschaltern verwendet werden kann.

Eigenschaft:

Messfunktion
1Es erfasst Spannung, Strom und andere Betriebsdaten sowie Ereignisprotokolle.

Funktion FTU
1Es kann vier Fernfunktionen der Fernbedienung, Telemetrie, Fernsignalisierung und Fernregelung erreichen.
2Es beinhaltet Fernbedienung, Fernüberwachung verschiedener Zustände, Fernanzeige verschiedener Messwerte und Ereignisprotokolle sowie Fernanpassung verschiedener Satzwerte.

Kommunikationsschnittstelle und -protokoll
1Die Steuerung ist mit einer Datenoberfläche und einem Standard-Fernkommunikationsprotokoll ausgestattet, das verschiedene Kommunikationsmethoden wie Glasfaser, Kabel und drahtlos unterstützt.als Fernterminal im Stromverteilungsautomatisierungssystem dient.

Fernbedienungsfunktion
1.Es kann mit einer drahtlosen Fernbedienung ausgestattet werden, um Fernöffnungs- und Schließvorgänge in unmittelbarer Nähe mit sicherem und zuverlässigem Betrieb zu erreichen.

Ersatzbatterie
1.Es kann mit einer Backupbatterie ausgestattet werden, um den normalen Betrieb für 12 Stunden nach Wechselstromverlust zu erhalten.

Funktion zum Schutz der Doppelversorgungsschalter
1Es verfügt über eine doppelte Leistungssteuerung mit automatischer Verzögerungs-Wiederverschlussfunktion beim Einschalten und automatischer Verzögerungs-Trip-Funktion beim Ausschalten.
2Die Ausgangsseite hat die Funktion, sich nicht zu schließen, wenn Strom vorhanden ist, und die beiden Schalterpositionen sind ineinander verschlossen.

automatisch den Fehler löscht, den Fehlerbereich isoliert, automatisch Strom überträgt und den Strom in den nicht fehlerhaften Bereich wiederherstellt.


Einrichtung:

Die Beziehung zwischen dem Außenvakuum-Schaltkreislaufschalter und dem Außen-Hochspannungs-Abschlussschalter liegt in ihren komplementären Funktionen im elektrischen System:

Unterbrechung des Stromkreises: Der Vakuumschalter ist für die Unterbrechung des Stromkreises während des normalen Betriebs oder im Falle eines Fehlers verantwortlich.Es dient als primäres Mittel, um den Stromfluss zu unterbrechen.Im Gegensatz dazu wird der Trennisolator verwendet, um die Schaltung während der Wartung oder Reparatur von der Stromquelle zu isolieren.Es bietet eine zusätzliche Sicherheitsschicht durch physische Öffnung des Stromkreises.

Koordination: In Hochspannungssystemen werden der Vakuumschalter und der Trennisolator oft miteinander abgestimmt.Der Leistungsschalter ist dafür verantwortlich, Fehler zu erkennen und den Stromfluss zu unterbrechen, während der Trennisolator verwendet wird, um die Schaltung physisch zu isolieren und ein sichtbares Anzeichen für den Trenn zu geben.

Sicherheit und Wartung: Der Trennungsisolator spielt eine entscheidende Rolle bei der Gewährleistung der Sicherheit des Wartungspersonals.der Trennisolator wird betrieben, um den Stromkreis zu öffnen und eine sichtbare Luftlücke zu schaffenDer Vakuumschalter schützt das System während des normalen Betriebs und im Falle von Störungen.

Anwendung

1.Verteilsysteme: Der Schaltschalter ZW8-12 spielt eine entscheidende Rolle bei der Steuerung und dem Schutz von Verteilern in städtischen und ländlichen Stromnetzen mit 10 kV.Es ist für das Ein- und Ausschalten von Lastströmen verantwortlich, um eine zuverlässige Stromverteilung für die Verbraucher zu gewährleisten.

2.Stromunterstationen: Der Schaltungsschalter wird häufig in Stromunterstationen eingesetzt, in denen Hochspannungsleitungen an Verteilnetze angeschlossen sind.Es hilft bei der Isolierung und dem Schutz von Geräten, die einen sicheren und effizienten Betrieb der Umspannstation ermöglichen.

3.Industrielle Stromversorgungssysteme: Industriezweige mit hohem Strombedarf, wie z. B. Produktionsanlagen, Bergbaubetriebe und Großinfrastrukturprojekte,Häufig nutzen sie den ZW8-12-Schaltungsschalter zur Steuerung und zum Schutz ihrer HochspannungssystemeEs hilft, Lastströme zu steuern und die Ausrüstung vor Kurzschlussfehlströmen zu schützen.

4.Erneuerbare Energiesysteme: Mit der zunehmenden Nutzung erneuerbarer Energiequellen wie Wind- und SolarenergieDer ZW8-12-Schaltungsschalter findet Anwendung in Hochspannungs-Schaltanlagen im Zusammenhang mit der Erzeugung erneuerbarer EnergienSie trägt zur effizienten Integration erneuerbarer Energien in das Stromnetz bei und gewährleistet den sicheren Betrieb der Stromerzeugungsanlagen.

5Versorgungsnetze: Die Versorgungsunternehmen setzen auf den ZW8-12-Schalter zur Verwaltung und zum Schutz ihrer Hochspannungs-Übertragungs- und Verteilnetze.Es trägt zur allgemeinen Zuverlässigkeit und Stabilität des Versorgungsnetzes bei, indem es die Lastströme wirksam kontrolliert und Fehler unterbricht..

Zustand:

Umgebungstemperatur: -40°C bis +70°C (durchschnittliche Tagestemperatur von höchstens +40°C)

Höhenlage: > 1000 m (max. 3000 m)

Umgebungsfeuchtigkeit:Durchschnittliche tägliche relative Luftfeuchtigkeit nicht mehr als 95%, durchschnittliche monatliche relative Luftfeuchtigkeit

Verschmutzungsgrad:Ebene IV

Höchstwindgeschwindigkeit: 700 Pa (entspricht einer Windgeschwindigkeit von 35 m/s)

Erdbebenintensität: 8

Technischer Parameter:

ZW8-12


GW9-10
