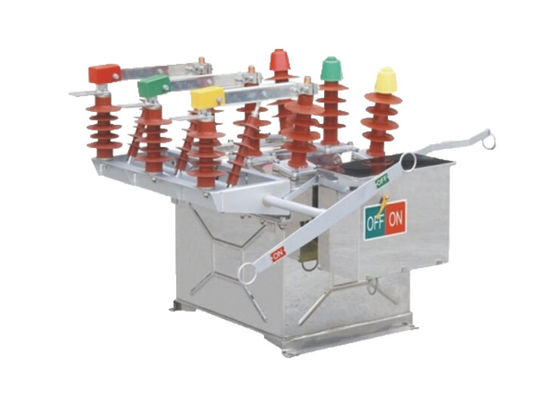

12 kV 630A Hochspannungs Vakuum-Schaltkreislaufschalter mit effizientem Betrieb für Außenunterstationen

12 kV 630A Hochspannungs Vakuum-Schaltkreislaufschalter mit effizientem Betrieb für Außenunterstationen

Beschreibung des Produkts:

Der Schaltkreislaufschalter ZW8-12 ist nach internationalen Standards konzipiert und mit modernster Technologie hergestellt.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,.

Der Leistungsschalter besteht aus mehreren Schlüsselkomponenten, darunter dem Vakuumunterbrecher, dem Bedienmechanismus und dem Steuerungssystem.Der Vakuumunterbrecher ist das Herzstück des Leistungsschalters und verantwortlich für die Unterbrechung des elektrischen StromsEs ist so konzipiert, dass es im Vakuum arbeitet, was dazu beiträgt, Bogen zu verhindern und einen zuverlässigen Betrieb zu gewährleisten.

Der Bedienmechanismus ist für das Öffnen und Schließen des Schaltkreislaufs zuständig und kann manuell oder elektrisch bedient werden.Das Steuerungssystem überwacht den Leistungsschalter und gibt dem Bediener Feedback, so daß sie den Zustand des Trenners überwachen und eventuelle Störungen erkennen können.

Der Schaltkreislaufschalter ZW8-12 ist sehr zuverlässig und erfordert nur minimale Wartung. Er hat eine lange Lebensdauer und ist in der Lage, rauen Außenbedingungen standzuhalten.mit einem Gehalt an Kohlenwasserstoffen von mehr als 0,5%.




 Eigenschaft:

1.Der automatische Vakuum-Schaltkreislaufschalter ZW8-12 ist mit einer Verschmutzungssicherheit ausgelegt, was bedeutet, dass er auch in Umgebungen mit hoher Verschmutzung zuverlässig funktionieren kann.so z. B. Gebiete mit starkem Staub oder industriellen EmissionenDie interne Isolierung ist so konzipiert, daß sie derartiger Verschmutzung standhält und die erforderlichen Isolationsniveaus aufrechterhält.die verbesserte Dämmungseigenschaften bietet und die Gesamtleistung des Brechers verbessert.
2Der Schaltkreislauf ist mit einem Funktionsmechanismus zur Speicherung von Raketenenergie ausgestattet.Dieser Betriebsmechanismus speichert mechanische Energie, die schnell freigesetzt werden kann, um die Kontakte des Schaltgeräts zu öffnen oder zu schließenDer Energiespeicher für die Rakete ist für einen effizienten und zuverlässigen Betrieb ausgelegt und sorgt für ein schnelles und wirksames Schalten des Schaltkreislaufs.
3Der Schaltschalter ZW8-12 kann entweder mit einem einseitigen (linksseitigen) oder mit einem zweiseitigen Trennschalter ausgestattet werden.Dies ermöglicht eine flexible Konfiguration und Installation des Leistungsschalters im SchaltanlagensystemZusätzlich kann es mit einem externen PT (Potential Transformer) ausgestattet werden, der zur Spannungsmessung und Steuerung verwendet wird.Der externe PT erleichtert eine genaue Spannungsüberwachung und trägt dazu bei, das ordnungsgemäße Funktionieren des Leistungsschalters im Hochspannungssystem sicherzustellen.



Vorteile:

1.CT23 Federenergie speichernden Betriebsmechanismus: Der ZW8-12-Schaltschalter ist mit dem Federenergie speichernden Betriebsmechanismus vom Typ CT23 ausgestattet.Dieser Mechanismus nutzt die in den Federn gespeicherte mechanische Energie, um das Öffnen und Schließen der Kontakte des Schaltwerks zu erleichternSie bietet eine flexible Bedienung, so daß sie je nach den spezifischen Anforderungen der Anwendung motorisiert oder manuell bedient werden kann.

2.ZW8-12G kombinierter Schalter: Das Modell ZW8-12G ist ein kombinierter Schalter, der aus dem Schalter ZW8-12 und einem Isolator besteht.die Möglichkeit bietet, bestimmte Abschnitte eines Stromverteilnetzes für Wartungs- oder Fehlererkennungszwecke zu isolieren.

3.Dreiphasige Montage in einer Tankstruktur: Der ZW8-12-Schalter verfügt über eine dreiphasige Montage in einer Tankstruktur.Dies bedeutet, dass die Komponenten des Brechers für jede Phase in einem gemeinsamen Tank eingeschlossen sindDer Behälter bietet mechanischen Schutz und erhöht die allgemeine Robustheit des Schaltwerks.

4.Vakuumbogenlöschkammer und Isoliermaterial: Im Metallbehälter enthält der ZW8­12­Auslöser eine dreiphasige Vakuumbogenlöschkammer.Diese Kammer löscht effizient elektrische Bögen aus, die bei einem Unterbrechungsvorgang entstehenZusätzlich verwendet der Leistungsschalter Isolationsmaterialien wie SMC (Sheet Molding Compound), um die Isolierung zwischen den Phasen und von Phase zu Phase zu gewährleisten.Verbesserung der gesamten Isolierfestigkeit.

5Zuverlässige Leistung und hohe Dämmfestigkeit: Der ZW8-12-Schaltungsschalter ist bekannt für seine zuverlässige Leistung und hohe Dämmfestigkeit.Es ist so konzipiert und getestet, dass es strengen Leistungsstandards entspricht.Die hohe Isolierfestigkeit erhöht die Fähigkeit des Leistungsschalters, elektrische Spannungen zu widerstehen und zu isolieren.die zur Sicherheit und Zuverlässigkeit des elektrischen Systems beiträgt.




Eigenschaften:

Mikrocomputerschutzfunktion

1Es verfügt über eine dreistufige Stromschutzfunktion: Schnellfahrt, zeitlich begrenzte Schnellfahrt und Überstromschutz.

2.Flexible Einstellung von schnellen und langsamen Zeitmerkmalen.

3.Benutzer können Schutzwerte und Verzögerungen festlegen.

Wiederverschließungsfunktion

1Es können bis zu drei Wiederverschlussvorgänge eingestellt werden.

2Die Benutzer können die Anzahl der Wiederverschlussvorgänge und die verschiedenen Wiederverschlussintervalle frei wählen.

3Es hat die Funktion der Beschleunigung vor der Wiederverschließung, der Beschleunigung nach der Wiederverschließung und der sequentiellen Koordinierungswahl.

Funktion für den Wiederaufbau des Netzes

1.einschließt Unterspannungsauslösung, automatisches Wiederverschließen, kurzzeitiges Nicht-Wiederverschließen, kontinuierliches Nicht-Wiederverschließen, Unterspannungs-Wiederverschließen, automatisches Zurücksetzen, kurzzeitige Aktivierung des Standby-Schutzwertes,und kontinuierliche Aktivierung des Standby-Schutzwertes.

2.Distributed Intelligent Control kann nach der vor eingestellten Funktion während des Ringnetzbetriebs realisiert werden.

3.Wenn ein Netzwerkfehler auftritt, wird der Fehler automatisch gelöscht, das Fehlergebiet isoliert, automatisch Strom übertragen und der Strom in den nicht fehlerhaften Bereich wiederhergestellt.

Zustand:

Umgebungstemperatur: -40°C bis +70°C (durchschnittliche Tagestemperatur von höchstens +40°C)

Höhenlage: > 1000 m (max. 3000 m)

Umgebungsfeuchtigkeit:Durchschnittliche tägliche relative Luftfeuchtigkeit nicht mehr als 95%, durchschnittliche monatliche relative Luftfeuchtigkeit

Verschmutzungsgrad:Ebene IV

Höchstwindgeschwindigkeit: 700 Pa (entspricht einer Windgeschwindigkeit von 35 m/s)

Erdbebenintensität: 8




Technischer Parameter:
