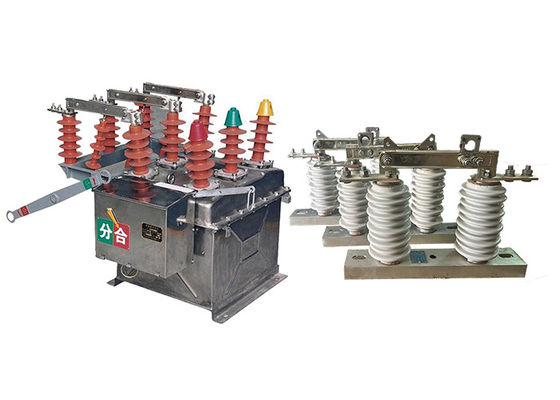

ZW8-12 Hochspannungs-Vakuum-Schaltkreislaufschalter zum Schutz der Unterstation mit GW9-10 Haken-betriebenen Schalter

ZW8-12 Hochspannungs-Vakuum-Schaltkreislaufschalter zum Schutz der Unterstation mit GW9-10 Haken-betriebenen Schalter

Beschreibung des Produkts:

Der automatische Vakuumschalter ZW8-12 ist nach internationalen Normen konzipiert und mit fortschrittlichen Technologien hergestellt.mit einem Stromgehalt von bis zu 630 A, und einen Kurzschlussbrechstrom von bis zu 20 kA.

Der Leistungsschalter besteht aus mehreren Schlüsselkomponenten, darunter dem Vakuumunterbrecher, dem Bedienmechanismus und dem Steuerungssystem.Der Vakuumunterbrecher ist das Herzstück des Leistungsschalters und verantwortlich für die Unterbrechung des elektrischen StromsEs ist so konzipiert, dass es im Vakuum arbeitet, was dazu beiträgt, Bogen zu verhindern und einen zuverlässigen Betrieb zu gewährleisten.

Der Bedienmechanismus ist für das Öffnen und Schließen des Schaltkreislaufs zuständig und kann manuell oder elektrisch bedient werden.Das Steuerungssystem überwacht den Leistungsschalter und gibt dem Bediener Feedback, so daß sie den Zustand des Trenners überwachen und eventuelle Störungen erkennen können.

Der ZW8-12-Pfahlschalter ist sehr zuverlässig und erfordert nur minimale Wartung.mit einem Gehalt an Kohlenwasserstoffen von mehr als 0,5%.

GW9-10 Hookstick-betriebener Schalter ist eine Art von tragbaren Gerät, das zur Isolierung und Erdung von elektrischen Verteilungsleitungen für Wartungs-, Reparatur- oder Notfallzwecke verwendet wird.Es ist ein vielseitiges Werkzeug, das in einer Vielzahl von Anwendungen verwendet werden kann, einschließlich Luftverteilungsleitungen, Umspannwerke und Industrieanlagen.

Der mit dem Haken bediente Schalter ist so konzipiert, dass er von einer einzigen Person bedient werden kann, wodurch er einfach zu bedienen und zu manövrieren ist.mit einer Breite von mehr als 20 mm,, und ein Satz austauschbarer Anschlüsse, mit denen der Benutzer verschiedene Aufgaben wie das Öffnen und Schließen von Schaltern und Erdungsleitungen ausführen kann.

Der Schalter ist so ausgelegt, daß er den elektrischen Stromkreis sichtbar unterbricht, was zum Schutz vor zufälligem Kontakt mit angetriebenem Gerät beiträgt.Sie ist auch so konzipiert, daß sie schwierigen Umgebungsbedingungen standhält, wie starker Wind, Regen und Schnee, so dass es für den Einsatz in Außenräumen geeignet ist.

Eigenschaft:

Mikrocomputerschutzfunktion

1Es verfügt über eine dreistufige Stromschutzfunktion: Schnellfahrt, zeitlich begrenzte Schnellfahrt und Überstromschutz.

2.Flexible Einstellung von schnellen und langsamen Zeitmerkmalen.

3.Benutzer können Schutzwerte und Verzögerungen festlegen.

Wiederverschließungsfunktion

1Es können bis zu drei Wiederverschlussvorgänge eingestellt werden.

2Die Benutzer können die Anzahl der Wiederverschlussvorgänge und die verschiedenen Wiederverschlussintervalle frei wählen.

3Es hat die Funktion der Beschleunigung vor der Wiederverschließung, der Beschleunigung nach der Wiederverschließung und der sequentiellen Koordinierungswahl.

Funktion für den Wiederaufbau des Netzes

1.einschließt Unterspannungsauslösung, automatisches Wiederverschließen, kurzzeitiges Nicht-Wiederverschließen, kontinuierliches Nicht-Wiederverschließen, Unterspannungs-Wiederverschließen, automatisches Zurücksetzen, kurzzeitige Aktivierung des Standby-Schutzwertes,und kontinuierliche Aktivierung des Standby-Schutzwertes.

2.Distributed Intelligent Control kann nach der vor eingestellten Funktion während des Ringnetzbetriebs realisiert werden.

3.Wenn ein Netzwerkfehler auftritt, wird der Fehler automatisch gelöscht, das Fehlergebiet isoliert, automatisch Strom übertragen und der Strom in den nicht fehlerhaften Bereich wiederhergestellt.

Messfunktion

1Es erfasst Spannung, Strom und andere Betriebsdaten sowie Ereignisprotokolle.

Funktion FTU

1.Es kann vier Fernfunktionen der Fernbedienung, Telemetrie, Fernsignalisierung und Fernregelung erreichen.

2Es umfasst Fernbedienung, Fernüberwachung verschiedener Zustände, Fernanzeige verschiedener Messwerte und Ereignisprotokolle sowie Fernanpassung verschiedener Satzwerte.

Kommunikationsschnittstelle und -protokoll

Die Steuerung ist mit einer Datenoberfläche und einem Standard-Fernkommunikationsprotokoll ausgestattet, das verschiedene Kommunikationsmethoden wie Glasfaser, Kabel und drahtlos unterstützt.als Fernterminal im Stromverteilungsautomatisierungssystem dient.

Fernbedienungsfunktion

Es kann mit einer drahtlosen Fernbedienung ausgestattet werden, um Fernöffnungs- und Schließvorgänge aus nächster Nähe mit sicherem und zuverlässigem Betrieb zu erreichen.

Ersatzbatterie

1.Es kann mit einer Backupbatterie ausgestattet werden, um den normalen Betrieb für 12 Stunden nach Wechselstromverlust zu erhalten.

Funktion zum Schutz der Doppelversorgungsschalter

1Es verfügt über eine doppelte Leistungssteuerung mit automatischer Verzögerungs-Wiederverschlussfunktion beim Einschalten und automatischer Verzögerungs-Trip-Funktion beim Ausschalten.

2Die Ausgangsseite hat die Funktion, sich nicht zu schließen, wenn Strom vorhanden ist, und die beiden Schalterpositionen sind ineinander verzahnt.


Anwendung:

1.Stromverteilungsnetze: Der Schaltungsschalter ZW8-12 kann in Mittelspannungsverteilungsnetzen wie Umspannwerken zum Schutz von Transformatoren, Zuführern,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WEs gewährleistet einen zuverlässigen und sicheren Betrieb des Verteilersystems.

2.Industrielle Anlagen: Industriezweige wie Produktionsanlagen, chemische Anlagen und Bergbaubetriebe verwenden häufig den ZW8-12-Schaltungsschalter zum Schutz kritischer Geräte und Maschinen.Es bietet Fehlersicherung für Motoren, Generatoren, Schaltanlagen und andere industrielle elektrische Systeme.

3.Industrielle Stromversorgungssysteme: Industriezweige mit hohem Strombedarf, z. B. Produktionsanlagen, Bergbau und Großinfrastrukturprojekte,Häufig nutzen sie den ZW8-12-Schaltungsschalter zur Steuerung und zum Schutz ihrer HochspannungssystemeEs hilft, Lastströme zu steuern und die Ausrüstung vor Kurzschlussfehlströmen zu schützen.

4.Erneuerbare Energiesysteme: Mit der zunehmenden Nutzung erneuerbarer Energiequellen wie Wind- und SolarenergieDer ZW8-12-Schaltungsschalter findet Anwendung in Hochspannungs-Schaltanlagen im Zusammenhang mit der Erzeugung erneuerbarer EnergienSie trägt zur effizienten Integration erneuerbarer Energien in das Stromnetz bei und gewährleistet den sicheren Betrieb der Stromerzeugungsanlagen.

Vorteil:

1.CT23 Federenergie speichernden Betriebsmechanismus: Der ZW8-12-Schaltschalter ist mit dem Federenergie speichernden Betriebsmechanismus vom Typ CT23 ausgestattet.Dieser Mechanismus nutzt die in den Federn gespeicherte mechanische Energie, um das Öffnen und Schließen der Kontakte des Schaltwerks zu erleichternSie bietet eine flexible Bedienung, so daß sie je nach den spezifischen Anforderungen der Anwendung motorisiert oder manuell bedient werden kann.

2.ZW8-12G kombinierter Schalter: Das Modell ZW8-12G ist ein kombinierter Schalter, der aus dem Schalter ZW8-12 und einem Isolator besteht.die Möglichkeit bietet, bestimmte Abschnitte eines Stromverteilnetzes für Wartungs- oder Fehlererkennungszwecke zu isolieren.

3.Dreiphasige Montage in einer Tankstruktur: Der ZW8-12-Schalter verfügt über eine dreiphasige Montage in einer Tankstruktur.Dies bedeutet, dass die Komponenten des Brechers für jede Phase in einem gemeinsamen Tank eingeschlossen sindDer Behälter bietet mechanischen Schutz und erhöht die allgemeine Robustheit des Schaltwerks.

4.Vakuumbogenlöschkammer und Isoliermaterial: Im Metallbehälter enthält der ZW8­12­Auslöser eine dreiphasige Vakuumbogenlöschkammer.Diese Kammer löscht effizient elektrische Bögen aus, die bei einem Unterbrechungsvorgang entstehenZusätzlich verwendet der Leistungsschalter Isolationsmaterialien wie SMC (Sheet Molding Compound), um die Isolierung zwischen den Phasen und von Phase zu Phase zu gewährleisten.Verbesserung der gesamten Isolierfestigkeit.

5Zuverlässige Leistung und hohe Dämmfestigkeit: Der ZW8-12-Schaltungsschalter ist bekannt für seine zuverlässige Leistung und hohe Dämmfestigkeit.Es ist so konzipiert und getestet, dass es strengen Leistungsstandards entspricht.Die hohe Isolierfestigkeit erhöht die Fähigkeit des Leistungsschalters, elektrische Spannungen zu widerstehen und zu isolieren.die zur Sicherheit und Zuverlässigkeit des elektrischen Systems beiträgt

Technischer Parameter:

ZW8-12

GW9-10
