Hochspannungs elektrischer Vakuum-Schaltkreislaufschalter AC Automatischer Wiedereinstellungsvorgang

Hochspannungs elektrischer Vakuum-Schaltkreislaufschalter AC Automatischer Wiedereinstellungsvorgang



Beschreibung des Produkts:

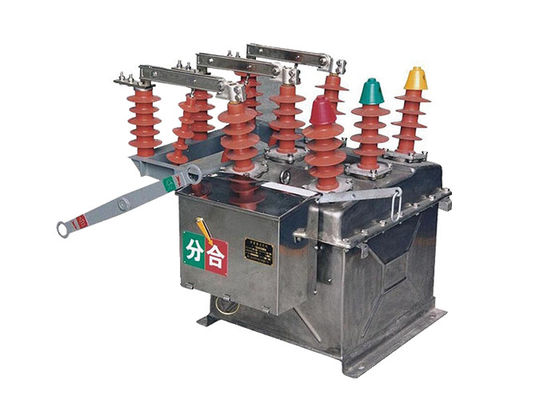

Der Hochspannungs-Vakuum-Schaltkreislaufschalter ZW8-12 ist speziell für den Einsatz im Freien in Hochspannungs-Schaltanlagen konzipiert.Der Hauptzweck ist die Kontrolle und der Schutz von Verteilernetzen in städtischen und ländlichen 10 kV-Stromnetzen.Es arbeitet mit einer Nennspannung von 12 kV und einer Nennfrequenz von 50 Hz und eignet sich daher für dreiphasige Wechselstrom-Hochspannungsschalter im Außenbereich.
Eine der wichtigsten Funktionen des ZW8-12-Schaltwerks besteht darin, Lastströme im Stromnetz ein- oder auszuschalten.Es ist für die Unterbrechung von Kurzschlussfehlströmen verantwortlich, die auftreten können, um die Sicherheit und Stabilität des Stromnetzes zu gewährleisten.
Der Leistungsschalter verwendet einen Vakuumunterbrecher, um den Bogen zu löschen, der entsteht, wenn der Leistungsschalter während der Schaltvorgänge geöffnet wird.Vakuumunterbrecher sind bekannt für ihre Zuverlässigkeit bei der Unterbrechung elektrischer BögenSie besitzen eine hohe dielektrische Festigkeit und bieten eine ausgezeichnete elektrische Leistung.
Der Schaltkreislaufbrecher ZW8-12 hat aufgrund seiner umfangreichen Verwendung, Stabilität und Reife in Stromversorgungssystemen große Beliebtheit erlangt.zusammen mit seiner nachgewiesenen ZuverlässigkeitDer Brecher wurde strengen Prüfungen unterzogen, um sicherzustellen, dass er die erforderlichen Industriestandards für Leistung und Sicherheit erfüllt.



Eigenschaft:

1Der Hochspannungs-AC-Vakuum-Schaltkreislaufbrecher ZW8-12 verfügt über eine verbesserte Verschmutzungsbekämpfungsfähigkeit und eine interne Isolierung, die sowohl für Luft als auch für Epoxidharz-Kompositionsisolierung ausgelegt ist.Dieses Isolationssystem schützt den Leistungsschalter vor Umweltverschmutzungen, so dass auch bei verschmutzten oder rauen Außenbedingungen ein zuverlässiger Betrieb gewährleistet ist.

2Der Schaltkreislaufschalter ZW8-12 ist mit einem Funktionsmechanismus für den Speicher von Raketenenergie ausgestattet, der gespeicherte Energie zur effizienten Bedienung des Schaltkreislaufs nutzt.schnelle und zuverlässige Umschaltvorgänge ermöglichenDer Energiespeicher verbessert die Leistung und Zuverlässigkeit des Schaltgeräts.

3.Der Schaltbrenner ZW8-12 kann mit einem einseitigen (linksseitigen) oder zweiseitigen Trennschalter sowie einem externen PT (Potential Transformer) konfiguriert werden.Diese Flexibilität ermöglicht vielseitige Installationsmöglichkeiten, die auf spezifischen Systemanforderungen basierenDer einseitige oder zweiseitige Trennschalter ermöglicht eine einfache Isolierung des Leistungsschalters vom Stromnetz, während der externe PT eine genaue Spannungsmessung und Überwachung ermöglicht.



Anwendung:

1.Stromverteilung: Außenvakuum-Schaltkreisbrecher werden in Stromverteilsystemen weit verbreitet verwendet, um Verteiltransformatoren, Zuführungen und andere Geräte zu schalten und zu schützen.Sie werden üblicherweise an Außenpfosten installiert, Umspannwerke und Schaltanlagen.

2Erneuerbare Energien im Versorgungsbereich: Außenvakuum-Schaltkreisbrecher werden in Projekten im Bereich erneuerbarer Energien im Versorgungsbereich wie Wind- und Solarparks zum Schalten und Schützen von Wechselrichtern und anderen Geräten eingesetzt..

3Eisenbahnsysteme: Außenvakuumschaltbremser werden in Eisenbahnsystemen wie Signalsystemen und Eisenbahninfrastruktur zum Schalten und Schützen von elektrischer Ausrüstung verwendet.

4.Bergbau: Außenvakuum-Schaltkreislaufschalter werden in Bergbau verwendet, um elektrische Geräte in rauen Außenumgebungen zu schalten und zu schützen.

5.Öl- und Gasindustrie: In der Öl- und Gasindustrie werden Außenvakuum-Schaltungsschalter verwendet, um elektrische Geräte wie Pumpen, Kompressoren und Pipelines zu schalten und zu schützen.

.



Voraussetzungen:

1.Umgebungstemperatur: -40°C bis +70°C (durchschnittliche Tagestemperatur von höchstens +40°C)

2.Höhe: > 1000 m (max. 3000 m)

3.Umgebungsfeuchtigkeit:Durchschnittliche tägliche relative Luftfeuchtigkeit nicht mehr als 95%, durchschnittliche monatliche relative Luftfeuchtigkeit

4.Verunreinigungsgrad:Ebene IV

5Höchstwindgeschwindigkeit: 700 Pa (entspricht einer Windgeschwindigkeit von 35 m/s)

6Erdbebenintensität: 8 Grad.




Technischer Parameter:
