Drei-Phasen-Hochspannungs-Vakuum-Industrie-Schaltkreislaufschalter AC automatisch/manuell betrieben

Drei-Phasen-Hochspannungs-Vakuum-Industrie-Schaltkreislaufschalter AC automatisch/manuell betrieben

Beschreibung des Produkts:

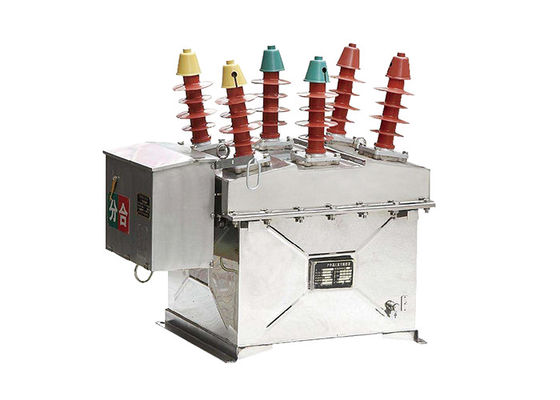

Der Vakuumschalter ZW8-12 für Hochspannungs-Wechselstrom im Außenbereich eignet sich für dreiphasige Hochspannungs-Wechselstromschalter im Außenbereich mit einer Nennspannung von 12 kV und einer Nennfrequenz von 50 Hz.Es wird hauptsächlich in Verteilungssystemen von 10 kV städtischen und ländlichen Stromnetzen verwendet, um Lastströme und Kurzschlussfehlströme ein- oder auszuschaltenEs ist eines der am weitesten verbreiteten, ausgereiften und stabilen Produkte im Energiesystem.



Anwendung:

1.Stromverteilungsnetze: Der Schaltungsschalter ZW8-12 kann in Mittelspannungsverteilungsnetzen wie Umspannwerken zum Schutz von Transformatoren, Zuführern,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WEs gewährleistet einen zuverlässigen und sicheren Betrieb des Verteilersystems.

2.Industrielle Anlagen: Industriezweige wie Produktionsanlagen, chemische Anlagen und Bergbaubetriebe verwenden häufig den ZW8-12-Schaltungsschalter zum Schutz kritischer Geräte und Maschinen.Es bietet Fehlersicherung für Motoren, Generatoren, Schaltanlagen und andere industrielle elektrische Systeme.

3.Geschäftliche Gebäude: Der Schaltkreislaufschalter ZW8-12 wird häufig in gewerblichen Gebäuden installiert, einschließlich Bürokomplexen, Einkaufszentren, Krankenhäusern und Bildungseinrichtungen.Sie schützt die Stromverteilsysteme, HVAC-Systeme, Aufzüge, Beleuchtungsschaltkreise und andere wesentliche Gebäudeinfrastruktur.

4.Erneuerbare Energiesysteme: Mit der zunehmenden Nutzung erneuerbarer Energiequellen wie Wind- und SolarenergieDer Schaltkreislaufschalter ZW8-12 dient zum Schutz von mittelschweren Anlagen für erneuerbare Energien.Es gewährleistet eine sichere Trennung von Strom aus erneuerbaren Quellen bei Störungen oder Wartungsarbeiten.

5.Infrastrukturprojekte: Der Schaltschalter ZW8-12 eignet sich für Infrastrukturprojekte wie Eisenbahnen, Flughäfen und Wasseraufbereitungsanlagen.einschließlich Traktionsantriebssysteme, Beleuchtungssysteme, Pumpenstationen und Steuerkreise.

6.Rechenzentren: Rechenzentren erfordern einen zuverlässigen und robusten elektrischen Schutz.Der Schaltkreislaufschalter ZW8-12 wird häufig in Mittelspannungsverteilern in Rechenzentren verwendet, um kritische Server zu schützen, Sicherungssysteme, Kühlinfrastruktur und ununterbrochene Stromversorgungen (UPS).

7.Öl- und Gasbetriebe: In der Öl- und Gasindustrie wird der Schaltungsschalter ZW8-12 in mittelspannenden elektrischen Systemen zum Schutz und zur Steuerung von Pumpen, Kompressoren, Motoren,und sonstige Ausrüstung in Raffinerien, Offshore-Plattformen und Schlauchanlagen.



Eigenschaft:

1Dieser Leistungsschalter verwendet Vakuumunterbrecher als Lichtbogenlöschmedium. Vakuumunterbrecher sind sehr effizient beim Löschen von Lichtbogen und bieten eine hervorragende dielektrische Festigkeit.Sicherstellung einer zuverlässigen Unterbrechung von Mittelspannungsströmen.

2Der Schaltkreislaufbrecher ZW8-12 verfügt über ein kompaktes und modulares Design, das eine einfachere Installation, Wartung und Integration in Schaltanlagen ermöglicht.Die kompakte Größe trägt auch zur Optimierung der Platznutzung bei elektrischen Anlagen bei.

3Der Schaltbrenner ist so konzipiert, daß er mit hohen Schaltkapazitäten umgehen kann, so daß er Kurzschlüsse und Fehlströme sicher unterbrechen kann.Die Bruchkapazität des ZW8-12-Schaltungsschalters wird in der Regel vom Hersteller angegeben.

4Der ZW8-12-Schalter ist für einen zuverlässigen Betrieb konzipiert und wurde strengen Tests unterzogen, um seine Leistung und Haltbarkeit zu gewährleisten.Es enthält hochwertige Materialien und präzise konstruierte Komponenten, um einen stabilen und effizienten Schaltbetrieb zu gewährleisten.

5.Sicherheitsmerkmale: Der Leistungsschalter ist mit Sicherheitsmerkmalen ausgestattet, die die Sicherheit des Bedieners und des Systems erhöhen.mechanische und elektrische Anzeigen zur Bereitstellung von Statusinformationen, und Sicherheitsläden, um einen versehentlichen Kontakt mit leistungsfähigen Teilen zu vermeiden.

6Fernsteuerung und Überwachung: Abhängig vom spezifischen Modell und Hersteller kann der Schaltschalter ZW8-12 Fernsteuerungs- und Überwachungsfunktionen unterstützen.Dies ermöglicht eine bequeme Bedienung und Überwachung des Leistungsschalters aus einem zentralen Kontrollraum oder durch ein Überwachungskontroll- und Datenerfassungssystem (SCADA), die Verbesserung des Systemmanagements und der Wartung.




Aufbau:

1.Formbasierte Einmalig-Stretching-Formtechnologie: Die Oberdecke des Gehäuses wird mit fortschrittlicher Einmalig-Stretching-Formtechnologie hergestellt,mit einer Breite von mehr als 20 mm,Diese Technologie erleichtert zudem eine einfache Montage. Darüber hinaus ist das Gehäuse rost- und korrosionsbeständig.Die Benutzer haben die Wahl zwischen Edelstahl- oder hochwertiger Stahlplattensprühbehandlung.

2.Abschaltungsschalter (optional): Der Vakuumschalter ZW32-12 bietet eine optionale Abschaltungsschalterfunktion. Dieser Schalter ist speziell auf der Grundlage der Schaltkörper-Einheit ZW8 konzipiert.Es dient als bequemer und gut sichtbarer Trennpunkt während der Wartung der VerteilungsleitungenUm Fehlfunktionen zu vermeiden, ist eine mechanische Verriegelungseinrichtung zwischen dem Trennschalter und dem Leistungsschalter eingebaut.Dies sorgt für eine erhöhte Sicherheit und minimiert das Risiko von Unfallvorfällen.




Technischer Parameter:
